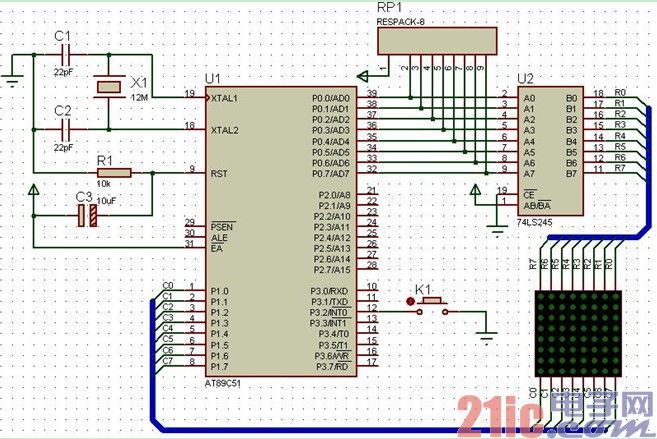

单片机C语言程序设计：按键控制 8X8LED 点阵屏显示图形
/* 名称：按键控制 8X8LED 点阵屏显
示图形
说明：每次按下 K1 时，会使 8X8LED
点阵屏循环显示不同图形。
本例同时使用外部中断和定
时中断。
*/
#include<reg51.h>
#include<intrins.h>
#define uchar unsigned char
#define uint unsigned int
//待显示图形编码
uchar code M[][8]=
{
{0x00,0x7e,0x7e,0x7e,0x7e,0x7e,0x7e,0x00}, //图 1
{0x00,0x38,0x44,0x54,0x44,0x38,0x00,0x00}, //图 2
{0x00,0x20,0x30,0x38,0x3c,0x3e,0x00,0x00} //图 3
};
uchar i,j;
//主程序
void main()
{
P0=0xff;
P1=0xff;
TMOD=0x01; //T0 方式 1
TH0=(65536-2000)/256;//2ms 定时
TL0=(65536-2000)%256;
IT0=1; //下降沿触发
IE=0x83; //允许定时器 0、外部 0 中断
i=0xff; //i 的初值设为 0xff，加 1 后将从 0 开始
while(1);
}
//T0 中断控制点阵屏显示
void Show_Dot_Matrix() interrupt 1
{
TH0=(65536-2000)/256;//恢复初值
TL0=(65536-2000)%256;
P0=0xff; //输出位码和段码
P0=~M[i][j];
P1=_crol_(P1,1);
j=(j+1)%8;
}
//INT0 中断（定时器由键盘中断启动）
void Key_Down() interrupt 0
{
P0=0xff;
P1=0x80;
j=0;
i=(i+1)%3; //i 在 0，1，2 中取值，因为只要 3 个图形
TR0=1;
}
扩展阅读：8X8LED 点阵显示数字程序
