51单片机烧写详细全部过程

51单片机 烧写 过程 作者:admin 来源:不详 发布时间:2018-05-19 08:28:27   浏览:17

软件:Easy 51Pro v2.0;

工具:

1.5V电源;

2.Easy ISP下载线(制作过程参见《自制Easy ISP下载线》一文;

3.51单片机最小实验板(带光柱),制作过程参见《自制51单片机最小系统板》一文;

4..Hex文件,生成过程参见《Keil Uv2.0生成51单片机的Hex 文件详细过程》一文 ;

扩展阅读:什么是单片机烧写?

准备工作:

1.确定Easy ISP下载线并口已连接上计算机,ISP接口与实验板相接;

2.确定5V电源连接实验板(技巧:查看电源指示灯是否亮,接通则亮,否则不亮);

步骤:

1.首先打开Easy 51Pro应用程序;



[原创]51单片机烧写详细过程 - CIKY - ka_ciky 的博客

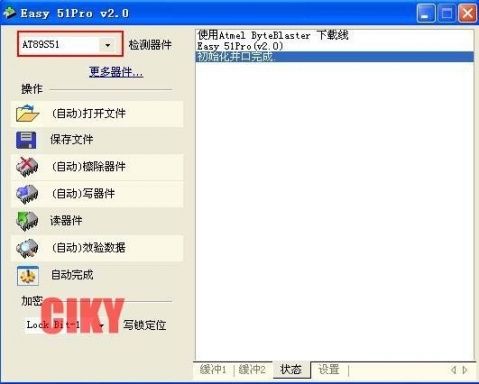

2.选择单片机型号“AT89S51”,并观察软件右边“状态”信息;



[原创]51单片机烧写详细过程 - CIKY - ka_ciky 的博客

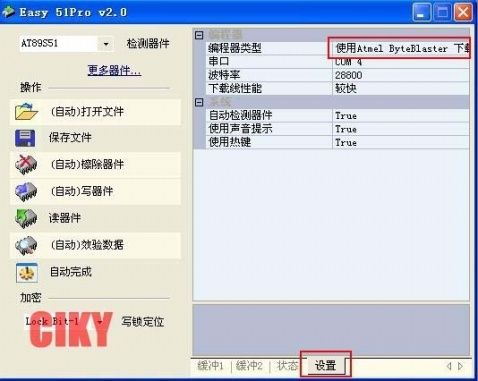

3.别忘了选择驱动,否则会出现“编程器:没有检测到器件(特征字:ff fff ff)”信息,驱动设置如图:



[原创]51单片机烧写详细过程 - CIKY - ka_ciky 的博客

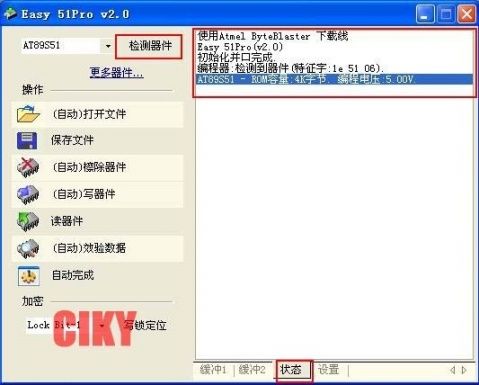

4.之后回到“状态”信息栏,并点“检测器件”,如果按步骤一步一步操作,会看到“编程器:检测到器件(特征字……)”等状态信息;



[原创]51单片机烧写详细过程 - CIKY - ka_ciky 的博客

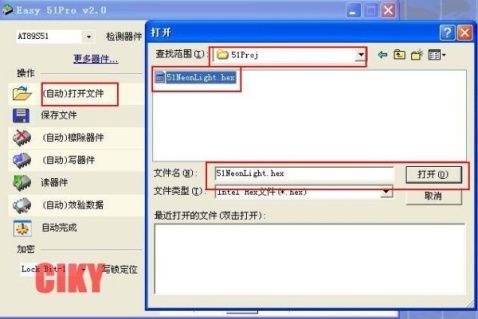

5.信息表示编程器已经检测到器件,下面就打开已经编译好的.hex文件,如图:



[原创]51单片机烧写详细过程 - CIKY - ka_ciky 的博客



6.屏住呼吸,要开始对单片机进行烧写拉。。。

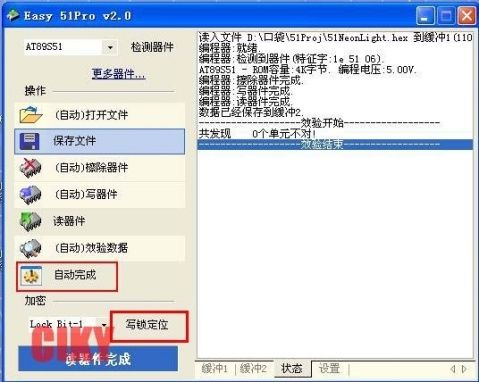

点“自动完成”,状态信息显示类似如图右边信息之后,点“写锁定位”即完成单片机烧写过程。



[原创]51单片机烧写详细过程 - CIKY - ka_ciky 的博客
