教你给51单片机扩展片外RAM

关键字:51单片机 RAM 作者: 来源: 发布时间:2019-07-31  浏览:1

上一文中扩展了单片机的程序存储器,4KB存储空间提升到64KB。其实,4K的代码空间还凑合,但是51自带的256B数据存储空间使用起来还真紧张,其中留给用户的连128B都不到,所以不得不扩展片外RAM。扩展RAM方法和扩展ROM差不多,都是占用P0/P2口做地址线,同时P0用锁存器74373分时复用地址和数据信号。

以前扩展RAM是用汇编语言访问存储器,好处是定位精准,指哪打哪,坏处就是:程序规模一大就有点难维护了,所以还得改用C实现。

对应于汇编语言用R1,R0/DPTR访问外部RAM,keil C扩展了存储类型,增加了如pdata(等同用movx @Rn访问方式)/xdata(等同于movx @DPTR访问方式)存储类型用于访问片外ram。同时,还提供了绝对地址访问的宏,如PBYTE/XBYTE,查看定义:

[cpp] view plain copy#define PBYTE((unsigned char volatile pdata*)0);

#define XBYTE((unsigned char volatile xdata*)0);

其实,也还是定义相应存储类型的指针~。

上仿真图和代码前,整理一下keil c提供访问绝对地址的方法:

1._at_定义变量:

变量类型 [存储类型] 变量名 _at_ 常数,指定变量存放在常数所指定的ram位置,注意bit型变量不能使用_at_指定位置;

2.绝对地址访问:

头文件absacc.h提供了绝对地址访问宏,用于字节/字寻址,如

val=XBYTE[0x0000];读片外ram 0x00处内存值

XBYTE[0x0200]=val;写片外ram 0x0200处内存值

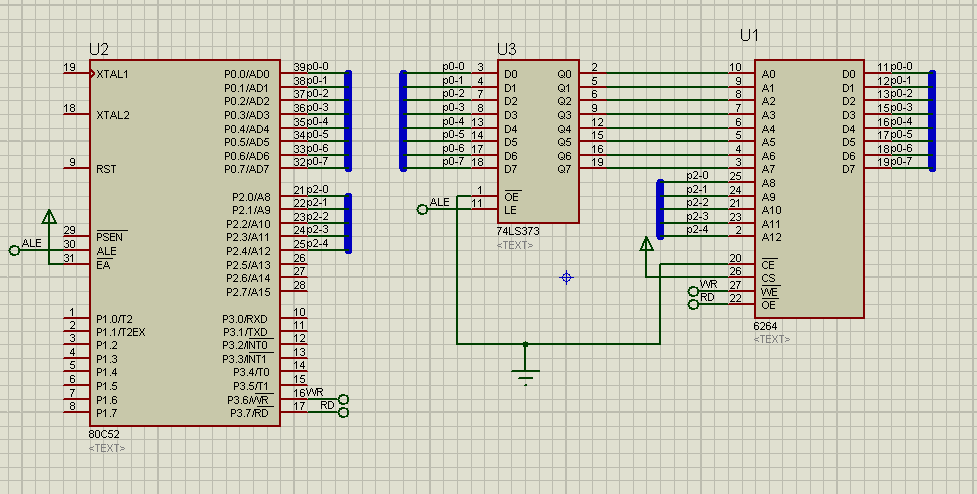

扩展ram仿真图:

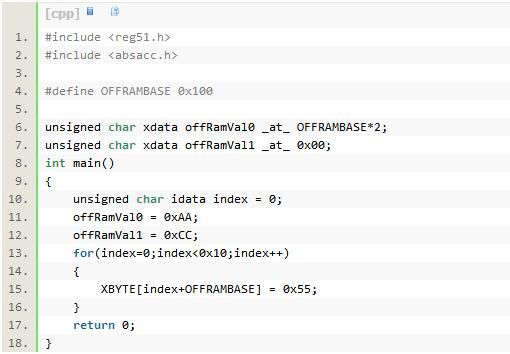

c语言版本:

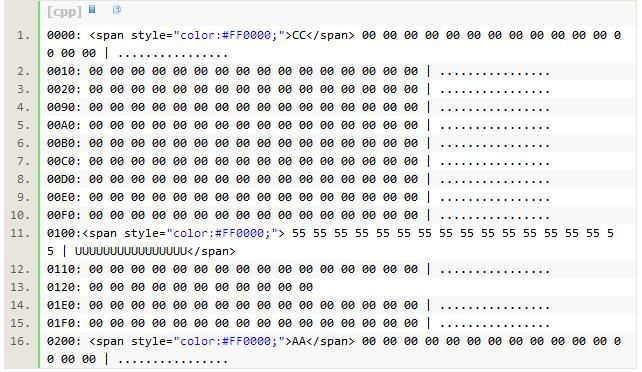

最后看下程序运行后6264内部存储的数据:


后记:

本来想自己扩展ram的,可是ram芯片属于高速信号,自己布板就省了,还是玩泥巴去了。。。
