航顺芯片HK32F103C8T6应用于蓝牙遥控电机驱动板的设计

关键字:航顺芯片 HK32F103C8T6 蓝牙遥控 电机驱动板 作者: 来源: 发布时间:2022-06-22  浏览:4
简介:基于航顺HK32F103C8T6芯片的蓝牙遥控电机驱动板的设计

开源协议: GPL 3.0

描述
基于航顺的HK32F103C8T6设计的一款电机驱动板,采用了两块TB6612驱动板与主控连接驱动电机,再通过HC-06进行控制,然后可以通过OLED显示屏对状态进行显示,外设口进行进一步的开发,比如加红外避障模块,超声波测距仪,K210,openmv,树莓派等外界设备。本次设计只要是为了方便要设计智能小车时,可以直接使用。

方案板

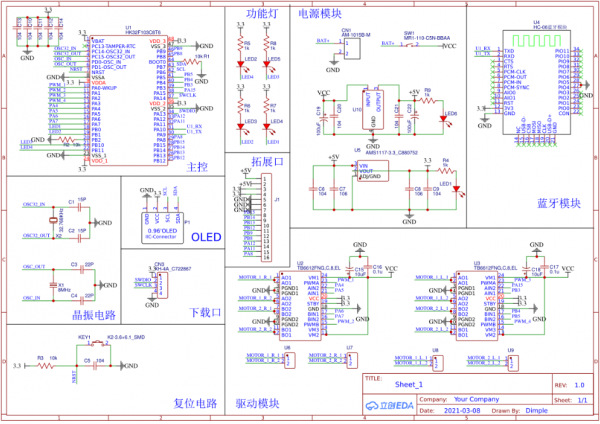

设计原理图


设计原理图

PCB

PCB

如需要了解更多航顺MCU产品,请联系航顺核心代理商,颖特新科技,或者扫码联系我们!

航顺代理联系方式

在之前的介绍中,我们也为大家介绍了基于航顺芯片HK32F030的学习板,也是目前我们主推的非常成熟的解决方案!
