航顺HK32F030C8T6应用于漫步者音箱

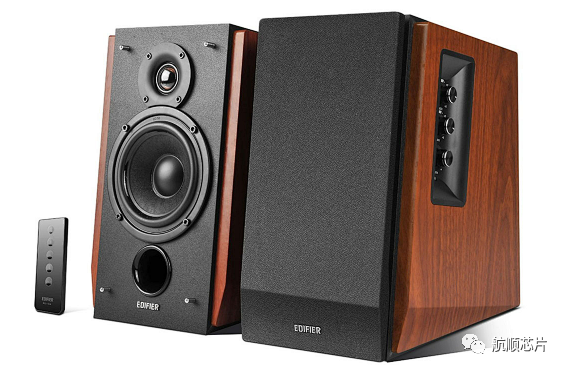

漫步者R1700BTs音箱采用高品质蓝牙模块，具有更低的功耗，更短的延迟和更远的传输距离。同时，其电声电路部分，采用了漫步者最新的DSP架构的电路平台，并进行了全新调校，其整机RMS功率达到接近极限的66W（中低音18Wx2，高音15Wx2），音效表现令人惊叹。10度小仰角设计，更符合理想的听音角度。既可以减少驻波干扰，音质更纯净，外观又雅致而不呆板。中低音18Wx2，高音12Wx2，整机不失真功率接近66w。侧置调节、使用方便；高、低音分别独立可调；主音量无极调节，寿命更长久。
该音箱产品规格参数：
功率放大器RMS功率: 15W×2（高音）+18W×2（低音）
信噪比：≥85dBA
失真度：≤0.5%
通道分离度：≥45dB
输入灵敏度：PC:700±50mV，AUX:550±50mV
高音扬声器单元：Φ19丝膜高音，6ohm
低音扬声器单元：4英寸（Φ116），6ohm

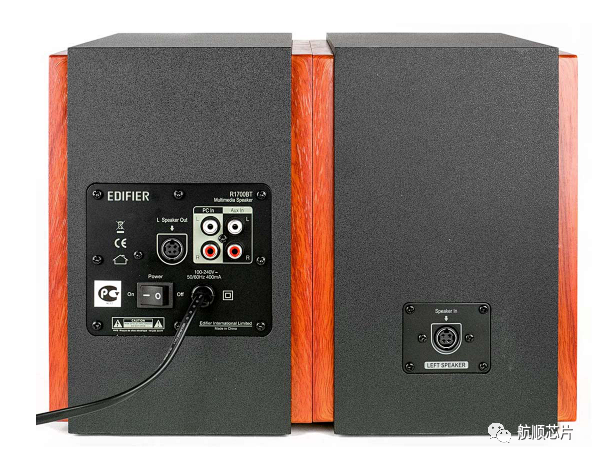

音频输入接口：PC，AUX，蓝牙
调节形式：侧调节，遥控器调节
箱体尺寸：154mm×254mm×214mm（W×H×D）
净重量：6.6kg

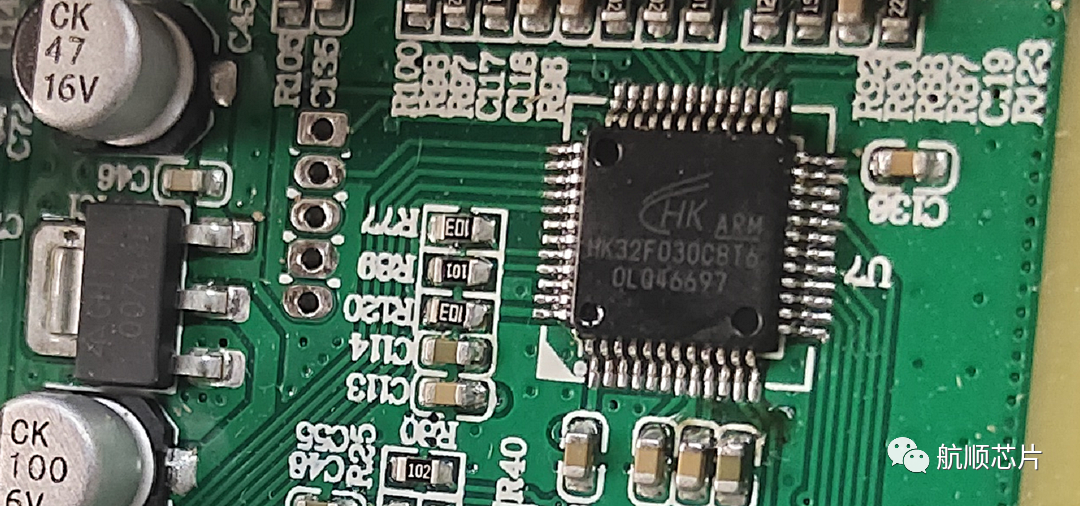

核心板实物图：
方案亮点：
该系列音箱采用航顺芯片HK32F030C8T6作为主控MCU，通过MCU外设功能实现人机交互，例如遥控器功能、编码器、按键功能的实现，以及与蓝牙模组、DSP等器件进行通讯，来实现整体音箱所需的控制、调音、以及相关的配置等功能，使得在音效处理、功能优化上更具优势。且由于MCU主控制器卓越的控制性能，使得整个音箱的功耗更小，简便易用，产品可靠。
航顺芯片HK32F030系列MCU主要规格：
• CPU
◦ ARM Cortex-M0 内核
◦ 最高时钟频率：72MHz
◦ 24 位 System Tick 定时器
◦ 支持 CPU Event 信号输入至MCU引脚，实现与板级其它SOC CPU的联动
• 工作电压范围
◦ 单电源域：主电源 VDD为 2.0 V ~ 5.5V
• 工作温度范围：-40℃ ~ +105℃
• VDD 典型工作电流
◦ 运行（Run）模式：13.23 mA/72MHz@3.3V
◦ 睡眠（Sleep）模式：5.44 mA@3.3V
◦ 停机（Stop）模式：
- LDO 低功耗：10 μA@3.3V
- LDO 全速工作：128 μA@3.3V
◦ 待机（Standby）模式：1.64 μA@3.3V
• 存储器
◦ 最高 64 Kbyte 的 Flash 存储器
◦ 具有代码安全保护功能，可分别设置读保护和写保护
◦ 支持存储于 Flash 的指令和数据加密，以防止 Flash 内容被物理攻击
◦ 10 Kbyte SRAM
• 时钟
◦ 外部 HSE：4~16 MHz，典型频率为 8 MHz
◦ 外部 LSE：32.768 kHz
◦ 片内 HSI：8 MHz/14 MHz/56 MHz
◦ 片内 LSI：40 kHz
◦ PLL 时钟
◦ 芯片管脚输入时钟
• 复位
◦ 外部管脚复位
◦ 电源上电/掉电复位
◦ 软件复位
◦ 看门狗定时器复位（IWDG 和 WWDG）
◦ 低功耗模式复位
• 可编程电压监测器（PVD）
◦ 8级检测电压门限可调
◦ 上升沿和下降沿检测可配置
• GPIO
◦ 多达 55 个 GPIO 引脚
◦ 每个 GPIO 引脚均可配置为外部中断输入
◦ 提供最高20mA 驱动电流
• DMA
◦ 5 个通道的 DMA 控制器
◦ 支持 Timer、ADC、SPI、I2C、USART 等多种外设触发
• 安全加密
◦ CRC 计算单元
• 数据通信接口
◦ 2 个 USART：支持主同步SPI 和调制解调器控制，具有ISO7816 接口、LIN、IrDA 能力、自动波特率检测和唤醒特性
◦ 2 个高速 SPI：支持4至 16 个可编程比特帧和复用的I2S接口
◦ 2 个 I2C：支持极速模式（1 Mbit/s）、SMBus 和 PMBus，可从停机模式唤醒
• 定时器
◦ 1 个高级控制定时器（TIM1）
◦ 5 个通用定时器（TIM3/TIM14/TIM15/TIM16/TIM17）
◦ 1 个基本定时器（TIM6）
• 日历RTC，具有闹钟功能，可从停机/待机模式周期唤醒
• 片内模拟电路
◦ 1 个 12 位的 ADC：16 个外部模拟信号输入通道，支持最高 1 MSPS 采样频率的自动连续转换和扫描转换
◦ 1 个温度传感器：模拟输出在内部连接到 A/D 转换器独立通道
• 定点数除法/开方运算单元
◦ 支持 32 位定点数除法，可同时获得商和余数
◦ 支持 32 位定点数高精度开方
•CPU 跟踪和调试
◦ SWD 调试端口
• 可靠性
◦ 通过 HBM2000V/CDM500V/MM200V/LU
如需要了解更多航顺MCU产品，请联系航顺核心代理商，颖特新科技，或者扫码联系我们！
在之前的介绍中，我们也为大家介绍了《航顺芯片HK32F030C8T6应用于小米AKKU安酷激光测距仪》，也是目前我们主推的非常成熟的解决方案之一！
