陶瓷电容温度系数的理解

关键字:陶瓷电容 温度系数 村田电容 作者: 来源:Digikey 发布时间:2019-05-09  浏览:5

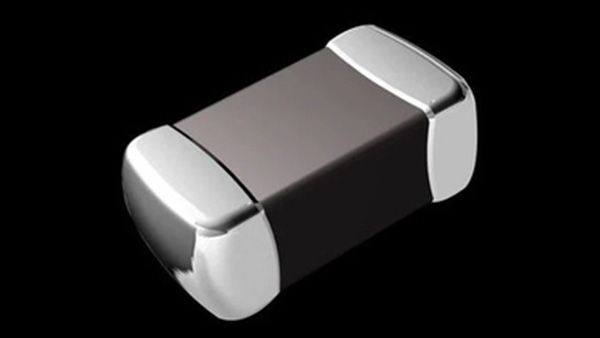

村田陶瓷电容

陶瓷电容的温度系数代码的含义是一个常见的问题,这些代码表示在一定的范围内,电容容值随温度的变化而变化规律。理解这些代码首先要知道代码所遵循的标准和等级分类。这些代码主要被分为国际电工技术委员会(IEC)和美国电子工业联合会(EIA)标准。下面是两种不同等级的分类和定义。

IEC/EN 603841 & IEC/EN 60384-8/9/21/22EIA RS-198
CLASS 1: 一类等级的陶瓷电容稳定性高、损耗低,应用于谐振电路。Class I: 一类这个等级的陶瓷电容稳定性高、损耗低,用于谐振电路。
CLASS 2: 二类等级的陶瓷电容拥有高容积效率,主要应用于滤波、旁路、去耦和耦合电路。Class II: 二类等级的陶瓷电容拥有高容积效率、在−55 °C 到 +125 °C的温度承受范围内,容值的变化仅仅是从−15% 到 +15%;用于滤波、旁路、去耦和耦合电路。
CLASS 3: 三类等级的陶瓷电容是界限不再标准的电容器了。Class III: 三类等级的陶瓷电容比EIA二类等级拥有更好的容积效率,在10 °C to 55 °C的温度变化范围内,容值从−22% to +56%。三类陶瓷电容可以替代EIA二类的二类Y5U/Y5V/ Z5U/Z5V电容。
 Class IV: 四类等级的陶瓷电容是界限不再标准的电容器了

关于温度等级的分类的理解,可以参考温度系数的详细参数。

根据一类等级EIA-RS-198标准

温度系数代码倍乘因数代码随温度变化的容差
C: 0.00: -1G: ± 30
B: 0.31: -10H: ± 60
L: 0.82: −100J: ±120
A: 0.93: −1000K: ±250
M: 1.04: +1L: ±500
P: 1.56: +10M: ±1000
R: 2.27: +100N: ±2500
S: 3.38: +1000
T: 4.7
V: 5.6
U: 7.5

一类等级IEC/EN 60384-8/21 和 EIA-RS-198

陶瓷名称温度系数10-6 /K容差10-6/K子类IEC/ EN代码EIA代码
P100100±301BAGM7G
NP00±301BCGC0G
N33−33±301BHGH2G
N75−75±301BLGL2G
N150−150±601BPHP2H
N220−220±601BRHR2H
N330−330±601BSHS2H
N470−470±601BTHT2H
N750−750±1201BUJU2J
N1000−1000±2501FQKQ3K
N1500−1500±2501FVKP3K

根据上面的表可以看出,一个“NP0”电容和“C0G”电容的漂移都为0,容差都为±30 ppm/K;一个“N1500” 电容和“P3K”电容的漂移都为−1500 ppm/K,最大容差都为±250 ppm/°C。

请注意IEC和EIA标准的电容代码为工业电容代码,这不同于军用电容代码。

二类等级参照EIA RS-198标准

低温字母代码高温字母代码在温度范围内容值变化范围字母代码
X = −55 °C (−67 °F)4 = +65 °C (+149 °F)P = ±10%
Y = −30 °C (−22 °F)5 = +85 °C (+185 °F)R = ±15%
Z = +10 °C (+50 °F)6 = +105 °C (+221 °F)S = ±22%
 7 = +125 °C (+257 °F)T = +22/−33%
 8 = +150 °C (+302 °F)U = +22/−56%
 9 = +200 °C (+392 °F)V = +22/−82%

举个列子,一个代码为Z5U的电容工作温度范围为+10 °C 到 +85 °C,容差为+22% 到 −56%;一个X7R的电容的工作温度为−55 °C 到 +125 °C,容差为±15%。

下面是一些常见二类等级的工作温度和容差参数:

  • X8R (−55/+150, ΔC/C0 = ±15%)
  • X7R (−55/+125 °C, ΔC/C0 = ±15%)
  • X6R (−55/+105 °C, ΔC/C0 = ±15%)
  • X5R (−55/+85 °C, ΔC/C0 = ±15%)
  • X7S (−55/+125, ΔC/C0 = ±22%)
  • Z5U (+10/+85 °C, ΔC/C0 = +22/−56%)
  • Y5V (−30/+85 °C, ΔC/C0 = +22/−82%)

二类等级参照IEC/EN 60384-9/22标准

容值变化代码容值最大变化 ΔC/C0, 在U = 0容值最大变化 ΔC/C0, 在U = UN温度变化代码温度变化范围
2B±10%+10/−15%1−55 … +125 °C
2C±20%+20/−30%2−55 … +85 °C
2D+20/−30%+20/−40%3−40 … +85 °C
2E+22/−56%+22/−70%4−25 … +85 °C
2F+30/−80%+30/−90%5−10 … +70 °C
2R±15%6+10 … +85 °C
2X±15%+15/−25%--

在一些情况下,EIA代码跟IEC/EN代码可以对应起来的,可能会有些微小的变化,但一般可以接受。下面是一些对用:

  • X7R 与2X1相关
  • Z5U 与2E6相关
  • Y5V 与2F4相似;区别: Y5V (ΔC/C0 = +30/−80%),2F4(ΔC/C0 = +30/−80%)
  • X7S 与2C1相似;区别: X7S (ΔC/C0 = ±20%),2C1 (ΔC/C0 = ±22%)
  • X8R 没有相似的 IEC/EN 代码。

编辑:amy  最后修改时间:2019-05-13
