Murata DSE/DAE/DC

PMBus 直流-直流转换器 电源应用 作者: 来源: 发布时间:2019-06-25 17:59:40   浏览:28

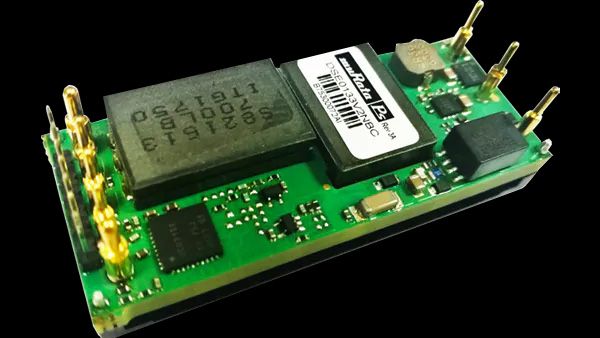

Murata Power Solutions DSE/DAE/DCE 400W DOSA数字PMBus接口是符合DOSA标准的数字化控制直流-直流转换器,基于32位Arm处理器。Murata DSE/DAE/DCE具有全面调节的数字化控制直流输出,采用八分之一砖格式,可支持DOSA行业标准占位,适用于隔离式板载电源模块。这些直流/直流转换器体现了电源转换技术的进步,采用支持PMBus协议的数字接口,用于与电源模块进行通信。这些器件支持36V至75V输入范围,典型效率为95.5%。DSE/DAE/DCE器件具有压降负载共享选项,支持并行连接两个或多个器件,以满足苛刻的应用需求或在高可靠性应用中提供冗余。

特点:

  • 符合DOSA标准的数字化八分之一砖封装形式,设有PMBus接口
  • VIN范围:36V至75V
  • 典型效率:95.5%
  • 提供高达33A电流 (400W)
  • 低输出纹波与噪声
  • 工作温度范围:-40°C至+85°C
  • 两个或更多模块的压降负载共享(可选)
  • 设有用于提高散热性能的底板
  • 输出过流/过压保护
  • 过热保护
  • 负逻辑和正逻辑(负逻辑标准配置
  • 基本绝缘,符合IEEE802.3 PoE标准的2250VDC I/O隔离
  • 可选的回流焊工艺
  • 三种引脚/功能配置

采用检测和调整引脚的完全PMBus
采用检测和调整引脚的非PMBus
5引脚总线转换器、非检测和调整引脚

  • 通过UL/EN/IEC 60950-1、CAN/CSA-C22.2 No. 60950-1第二版安全认证,符合EN55022/CISPR22标准

应用:

  • 分布式电源架构
  • 中间总线电压
  • 网络设备(包括POE)
  • 服务器和存储
  • 风扇托盘组件
