进阶使用者的七大诀窍
使用 PinView 进行功耗的除错
适用情境
当系统进入低功耗模式，但是实际功耗比预期来的高。
除错技巧
使用 PinView 来检查 GPIO 的状态。
PinView 会将不正常状态的脚位标记为红色，以下列出不正常状态：
GPIO 脚位漏电
多功能脚位控制寄存器的设定异常
外设的频率异常
UART baud rate 设定异常
PWM 的pre-scaler欲分频寄存器设定异常

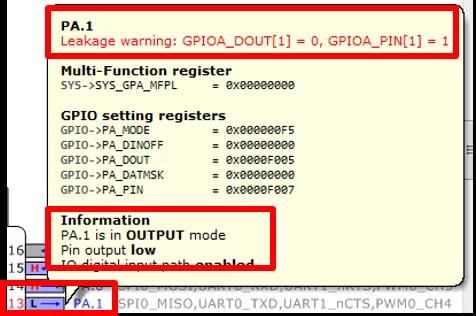

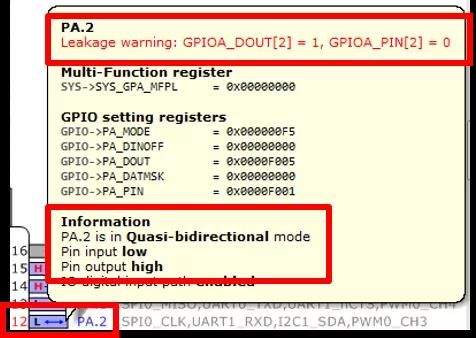

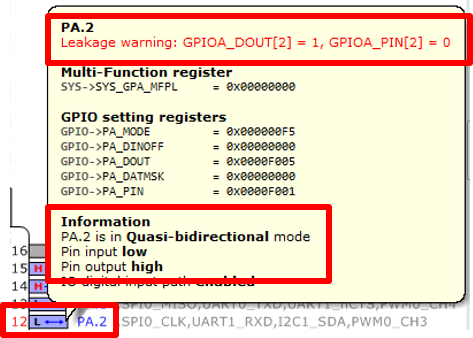

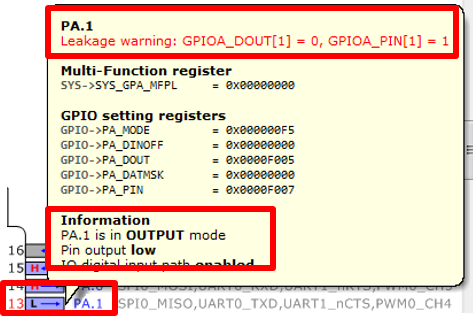

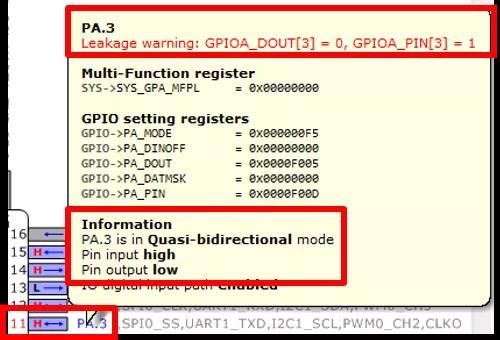

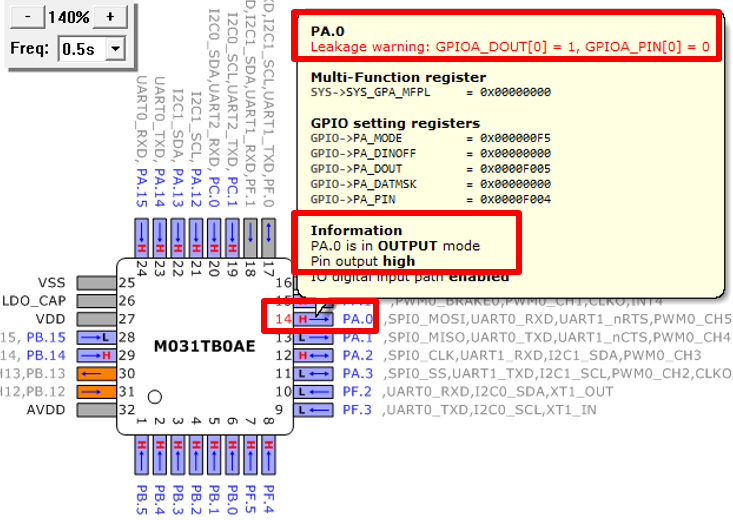

范例图示
