航顺芯片HK32F103C8T6应用于超级电容点焊机
描述
航顺芯片HK32F103C8T6 作为主芯片应用于超级电容点焊机
一、项目背景
18650锂电池点焊机
主要围绕2.7v 3000F的超级电容，2串成5.4v，可以考虑加为2并。
二、功能简介
1、采用HK32F103C8T6作为主芯片
2、双路XL4501E1做恒流恒压源为电容充电，设计电流大概8A
3、BW6101超级电容保护芯片为电容提供平衡充电功能，超压警报信号提供给MCU保证充电安全
4、32颗IRL3713S的MOS管并联阵列为电容大电流放电提供强力保障
5、EG2131 对管驱动芯片保障充电和放电不会同时开启
6、主芯片还有另一路电压检测、温度检测
7、采用旋转编码器+OLED的控制和显示方式（会根据时间进度进行情况简化处理）
8、自动/手动焊接模式，脉冲次数、时间等设置

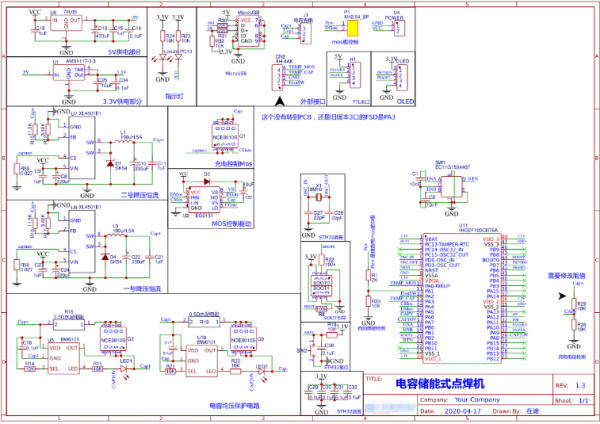

设计原理图

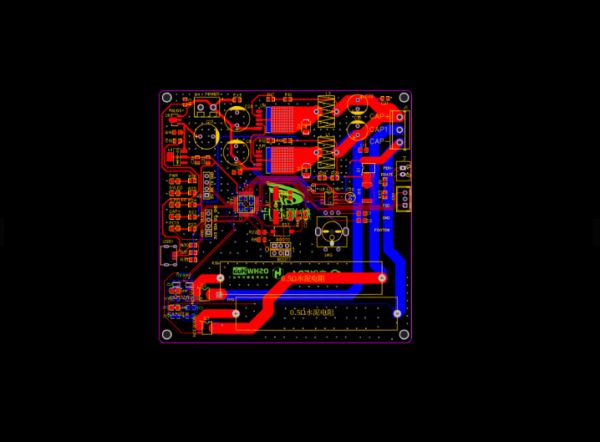

PCB
