新唐MINI54ZDE(含参数与中文资料)

新唐单片机 nuvoton单片机 32位单片机 作者: 来源: 发布时间:2018-10-22 18:49:10   浏览:230

MINI54ZDE

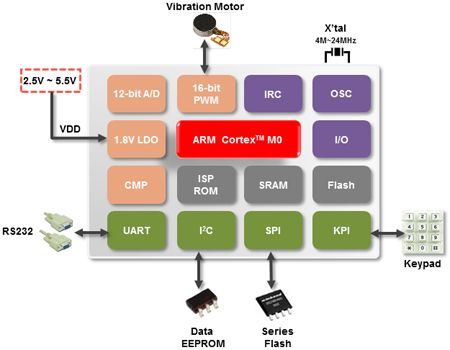

MINI54ZDE为Cortex-M0 32位微控制器系列,其特点为宽电压工作范围 2.5V至 5.5V与-40℃ ~ 105℃工作温度、内建22.1184 MHz 高精度RC晶振(±1%精确度,25℃ 5V)、并内建Data Flash、欠压检测、丰富外设、整合多种串行传输接口、高抗干扰能力(8KV ESD/4KV EFT)、支持在线系统更新(ISP)、在线电路更新(ICP)与在线应用程序更新(IAP),提供封装有TSSOP20、QFN33(4mm*4mm与5mm*5mm)与LQFP48。

应用领域 :

门禁系统/警报器、温度传感设备、直流无刷马达应用等等。

关键特性 :

• 内核(core)

- Cortex-M0 32位微处理器

- 工作频率可达 24 MHz

- 工作电压:2.5V to 5.5V

- 工作温度:-40℃ ~ 105℃

内存(memory)

- 16 kB应用程序

- 内嵌2 kB SRAM

- 可配置的Data Flash

- 在线系统更新ISP(In-System Programming)

- 在线电路更新ICP(In-Circuit Programming)

- 在线应用程序更新IAP(In-Application Programming)

模拟转数字转换器(ADC)

- 提供8通道

- 10位分辨率

- 每秒采样率可达250 kSPS

- PWM输出可以触发A/D转换

脉波宽度调变(PWM)

- 最多6信道PWM输出或3信道互补式PWM输出

- PWM时间与周期可触发A/D转换

通讯接口(connectivity)

- 一组SPI(可达24 MHz)

- 一组I2C(可达 400 kHz)

- 一组UART

时钟控制(clock control)

- 外部晶振4 to 24 MHz

- 内置22.1184 MHz高精度RC晶振,常温5V下±1%误差
