新唐MINI57EDE(含参数与中文资料)

新唐单片机 nuvoton单片机 32位单片机 作者: 来源: 发布时间:2019-03-01 00:56:55   浏览:150

MINI57EDE

新唐 MINI57EDE 微控制器以Arm® Cortex®-M0为核心,其内建RC震荡器,运行速度高达48 MHz。针对工业应用高精准控制需求,ADC内建两组取样保持电路 (Sample and Holds)可以同时量测两路类比讯号,并内建一组8阶可调整增益放大器(PGA),可放大微小讯号,省去PCB板增加外部元件之成本。其16位高解析度PWM运行速度高达48 MHz,可以提供互补式输出,带死区控制,并且可以触发ADC,特别适用于家电与无线充电的开关控制。除了拥有高效能PWM之外,Mini57系列还包含一组12位ADC,可提供多通道控制,并内建两个类比比较器,作为电压量测与比较使用,另SPROM提供一个独立的安全加密执行区域,以保护开发者的智慧财产权。MINI57EDE 之优异特色使其特别适用无线充电、小家电、工业自动化控制以及IoT相关应用。

MINI57EDE 支持宽电压工作范围2.1V至 5.5V与-40℃至105℃工作温度、高达29.5 KB Flash、4 KB SRAM以及 2.5 KB独立Flash 作为线上系统更新ISP (In-System Programming)使用,并提供 TSSOP28 封装。此外,Mini57系列支持7KV ESD (HBM)与4KV EFT高抗干扰能力,并且提供丰富周边,包含硬体除法器、计时器、看门狗计时器、ADC、类比比较器、PGA等,其两组USCI介面亦可以设定为UART、SPI或I2C介面。

MINI57EDE应用领域:

无线充电、家电、工业控制、马达控制、IoT装置应用等。

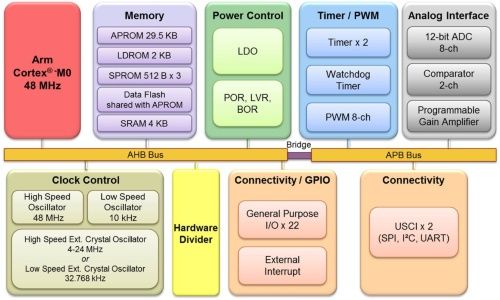

MINI57EDE关键特性:

  • 内核 (Core)

- Arm® Cortex®-M0 核心,运行速度高达 48 MHz

- 内嵌 32 位硬体除法器

- 工作电压: 2.1V 至 5.5V

- 工作温度: -40℃ 至 105℃

  • 记忆体 (Memory)

- 29.5 KB 应用程式 Flash

- 2.5 KB ISP ROM

- 1.5 KB SPROM

- 4 KB SRAM

- 可编程数据储存 (Data Flash)

- 支持程序更新方式:

    • 线上系统更新 ISP (In-System Programming)
    • 线上电路更新 ICP (In-Circuit Programming)
    • 线上应用程序更新 IAP (In-Application Programming)
  • 类比数位转换器 (ADC)

- 12 位 SAR ADC 与每秒转换速率为 700 kSPS

- 高达 8 路单端类比输入通道

- 支持两路取样保持(Sample and Holds)

- 支持 8 阶PGA放大器

  • 增强型脉波宽度调变/基本型脉波宽度调变(EPWM/BPWM)

- 6 路PWM其速度可达 48 MHz

- 2 路BPWM作为独立控制通道或一对互补输出

- 带死区控制

- 支持触发ADC 转换功能

- 提供剎车保护

  • 通讯界面 (Connectivity)

- 2 组USCI可以设置成UART或SPI或I2C

  • 时钟控制 (Clock Control)

- 内部 48 MHz 高速震荡器

- 内部 10 KHz 低速晶振

- 外部 4 至 24 MHz 高速晶振

- 外部 32.768 低速晶振

  • 封装 (Package)

- TSSOP28

编辑:admin  最后修改时间:2019-03-01
