MS51FB9AE工业级单片机 pin to pin管脚兼容STM8S003F3P6

关键字:8051单片机 新唐单片机 工业单片机 作者: 来源: 发布时间:2019-06-13  浏览:43

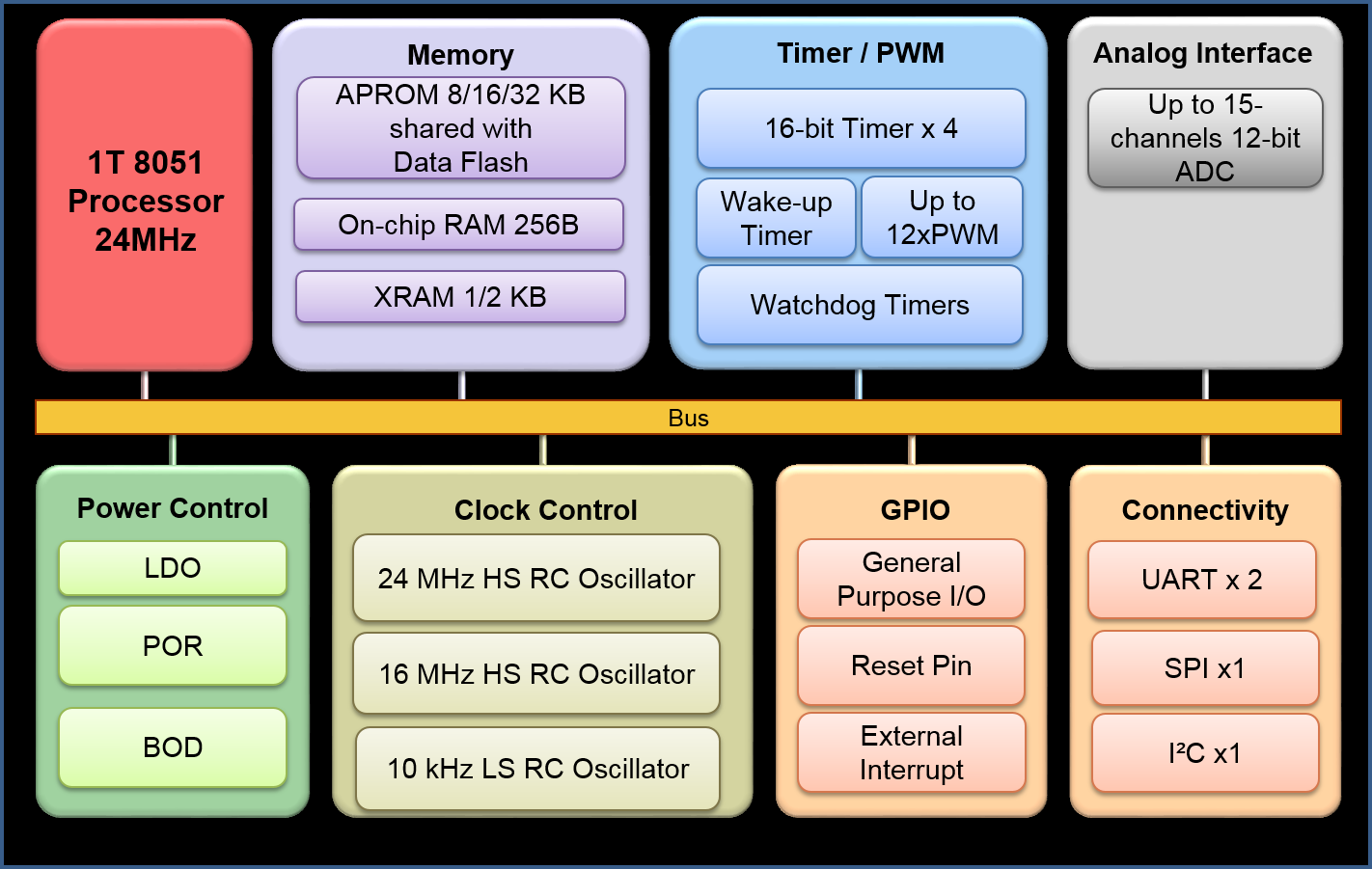

MS51FB9AE单片机框图

MS51FB9AE 带有 flash 的增强型 8 位 8051 内核微控制器(1 T 工作模式),工作频率最高至 24 MHz,支持电压工作范围 2.4 V 至 5.5 V,工业级工作温度: - 40 ℃ 至 105 ℃,并且包含 16 K 字节的 Flash 以及一个额外 1 K 字节片上辅助 RAM ( XRAM ),备有丰富的外设,如 18 个通用 I / O、定时器、看门狗定时器、2 组 UART、1 组 SPI、1 组 I2C、6*16-bit 路 PWM 及 8 路 12 位 ADC等。提供 TSSOP20 封装。

目标应用:

家庭自动化、工业控制、物联网装置、电池管理、无线充电等。

关键特性:

内核 ( Core )
 -1T 8051 微处理器
 -工作频率可达 24 MHz

工作条件
 -宽电压工作范围 2.4 V 至 5.5 V
 -宽工作频率最高至 24 MHz
 -工业级工作温度 - 40 ℃ 至 + 105 ℃

内存 ( Memory )
 -16 KB 应用程序
 -内嵌 1 KB SRAM
 -支持在线电路更新 ICP ( In-Circuit Programming )
 -支持在线系统更新 ISP ( In-System Programming )

模数转换器(ADC)
 -提供 8 通道
 -12 位分辨率
 -可达 500 KSPS ( 每秒采样率 )






脉宽调制器 ( PWM )
 -内建 1 个 16 位 PWM 产生器,可输出 6*16-bit 路 PWM
 -捕捉 ADC 功能
 -可配置的死区时间

电源监控
 -欠压检测 ( BOD ) 用于侦测系统供电低电压,7 级电压选择,可配置中断或复位响应
 -上电复位 ( POR )
 -低电压复位 ( LVR )

通讯接口(Connectivity)
 -1 组 SPI
 -1 组 I2C ( 可达 400 kbps )
 -2 组 UART

时钟控制 ( Clock control )
 -24 MHz 高速内部振荡器,电源 5.0 V 条件下 ± 1 % 精度等级,全工作条件范围 ± 2 % 精度等级
 -16 MHz 高速内部振荡器,电源 5.0 V 条件下 ± 1 % 精度等级,全工作条件范围 ± 2 % 精度等级
 -10 kHz 低速内部振荡器,出厂精度 ± 2 % 等级
 -支持外部时钟输入

封装
 -TSSOP20
