IGBT中的晶圆是什么 IGBT晶圆制造工艺流程

在IGBT（Insulated Gate Bipolar Transistor）器件制造过程中，晶圆是指用于制造芯片的单晶硅片。晶圆作为半导体器件制造的基础，扮演着至关重要的角色。颖特新将详细介绍IGBT中的晶圆，包括其材料选择、制备过程以及对器件性能的影响。

IGBT中的晶圆是什么？

晶圆通常采用高纯度的硅（Si）材料制成。硅作为最常用的半导体材料之一，具有良好的电学特性和可加工性。在晶圆制备过程中，首先需要选择具有高度纯净的单晶硅材料。这些单晶硅材料通过Czochralski法或其他方法生长得到，以保证晶体结构的完整性和无缺陷性。

晶圆制备的第一步是将选取的硅单晶材料切割成薄片，通常厚度约为几百微米至数毫米。随后，切割得到的硅片经过抛光处理，以去除表面的缺陷和不均匀性。抛光过程使用化学机械抛光（CMP）技术，利用磨料颗粒在化学溶液中的作用，使硅片表面变得平整光滑。

完成抛光后，晶圆需要经过严格的清洗步骤。清洗的目的是去除晶圆表面的有机和无机污染物，以保证后续工艺步骤的准确性和可靠性。清洗过程通常包括化学物质的喷洗、浸泡和超声波清洗等，以确保晶圆表面的纯净度和平滑度。

制备完成的晶圆将进行掩膜光刻等工艺步骤，以形成芯片的图案结构。晶圆表面被涂覆上一层光刻胶，并通过曝光机将设计图案投射到胶层上，然后利用化学溶解或蚀刻将未曝光的部分去除。这样，晶圆表面就形成了所需的图案结构，为之后的蚀刻和金属沉积提供了准确的模板。

晶圆的质量和表面特性对IGBT器件的性能有着重要影响。首先，晶圆应具备高度纯净的特性，以避免不纯物质对器件电学性能的负面影响。其次，晶圆表面必须平整光滑，以确保在后续工艺步骤中形成的图案结构的精确性和一致性。同时，晶圆的厚度均匀性也对IGBT的工作特性和性能稳定性具有重要影响。

IGBT晶圆制造工艺流程通常包括以下主要步骤：

1.基础材料选择及准备：

在IGBT制造过程中，最常用的基础材料是硅（Si）。首先，选取高纯度的单晶硅材料作为IGBT的基底。然后，进行切割、抛光和清洗等处理，以获得平整、干净的硅晶圆。

2.晶圆清洗：

清洗是为了去除晶圆表面的有机和无机污染物，保证后续工艺步骤的准确性和可靠性。清洗过程包括化学物质的喷洗、浸泡和超声波清洗等，以确保晶圆表面的纯净度和平滑度。

3.硅薄膜沉积：

IGBT芯片的结构中需要形成氧化层和硅薄膜。硅薄膜沉积是通过化学气相沉积（CVD）或物理气相沉积（PVD）等方法将硅材料沉积在晶圆表面。这一步骤可以使用低压CVD或PECVD技术，控制硅薄膜的厚度和均匀性。

4.掩膜光刻：

掩膜光刻是将芯片设计图案转移到硅表面的关键步骤。首先，在硅表面涂覆光刻胶，并通过曝光机将设计图案投射到胶层上。然后，利用化学溶解或蚀刻将未曝光的部分去除，形成芯片的图案结构。

5.蚀刻：

蚀刻是根据光刻形成的图案，在硅表面进行局部蚀刻，以形成所需的结构。常用的蚀刻方法有干法蚀刻（如反应离子刻蚀）和湿法蚀刻（如浸泡在蚀刻溶液中）。蚀刻可以去除硅材料并形成通道、阻隔等结构。

6.金属沉积与电镀：

为了形成导电结构和连接线路，需要通过金属沉积和电镀的方法。在适当的条件下，将金属材料（如铜、铝等）沉积在蚀刻后的硅表面，并通过电镀技术提高金属层的厚度和导电性。

7.封装：

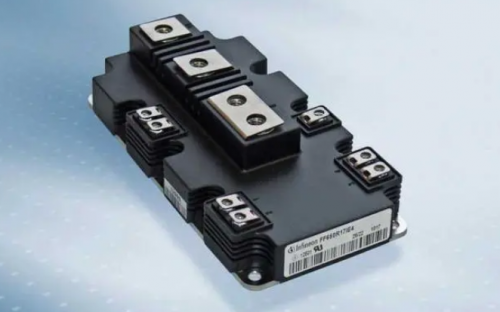

最后，IGBT芯片需要进行封装，以保护芯片并提供连接接口。封装过程包括焊接、封装胶固化和引线焊接等步骤，最终形成完整的IGBT器件。

以上是IGBT晶圆制造工艺流程的主要步骤。在实际生产中，还会涉及到更多的细节和参数控制，以保证芯片质量和性能的稳定性。
