英飞凌igbt模块型号含义 英飞凌igbt模块命名规则

英飞凌（Infineon）作为半导体领域的重要巨头，其IGBT模块以其高性能、高可靠性和广泛应用而闻名于世。颖特新将深入解析英飞凌IGBT模块的型号含义，揭示各个型号背后所代表的功能和特点。

英飞凌igbt模块型号含义

型号结构： 英飞凌IGBT模块的型号通常由一系列字母和数字组成。下面以一个示例型号"FF600R12KT4"为例进行解析：

FF：产品系列标识，代表Fast IGBT（快速IGBT）系列。

600：额定电流（Current Rating）的第一个数字，表示模块的额定电流容量为600A。

R：内部结构标识，代表Resistor (电阻)。它指示模块内部是否集成了额外的电阻来提供特定的保护功能。

12：电压等级（Voltage Rating）的第一个数字，表示模块的额定电压等级为1200V。

KT：功能标识，代表Key Technology（关键技术）。这个标识可能指示模块采用了特定的技术或具备了特殊的功能。

英飞凌igbt模块命名规则

IGBT单管以时间为界，有两套体系

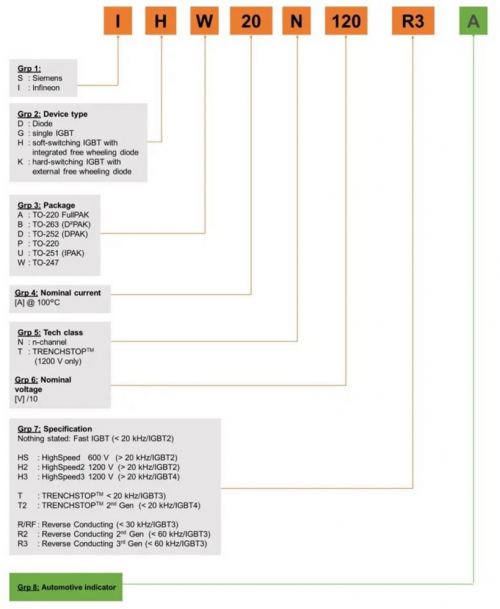

对于2013年3月份之前release的器件，命名规则如下图。主要传达的信息有：芯片种类（是否有续流二极管）+封装形式+电流等级+电压等级+芯片类型+是否车规级芯片:

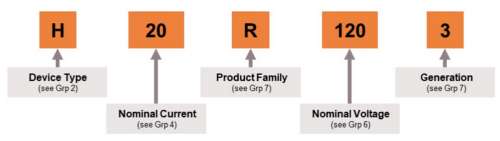

单管塑封壳上面都会有激光打标，这可以说是料号的“昵称“——用更少的字母，表达了丰富的特性。例如对于IHW20N120R3这颗器件，它的封装上的标志是H20R1203，各数位含义和料号的命名规则相同，如下图：

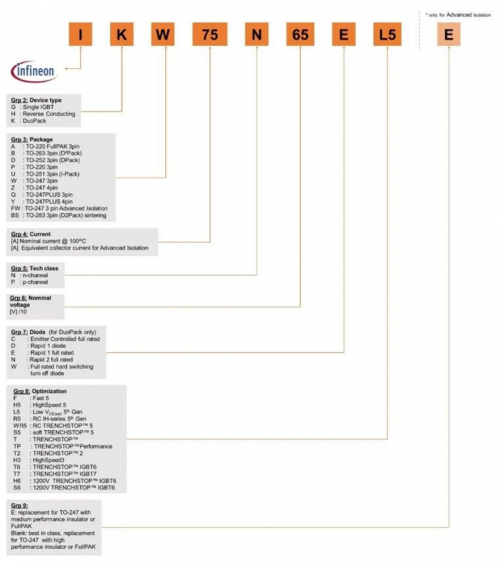

对于2013年3月之后release的器件，它的命名规则稍有不同。

1.首先，封装形式更加丰富了，从6种拓展到了11种，新增封装类型包括：TO247-4pin，TO247plus -3pin/4pin，高级绝缘的TO247 3pin，以及使用烧结技术的TO263 3pin。由于新型封装形式层出不穷，表示封装的第3数位还会继续拓展，不断更新。

2.第7数位表示了反并联二极管的类型（EmCon, rapid1, rapid2），以及其电流等级是否和IGBT相同，如相同，则标为full rated。第8数位代表了IGBT类型，可以看到这套命名规则里的IGBT芯片类型，可比上一代多多啦，从TRENCHSTOP™ 2到最新的TRENCHSTOP™ 7应有尽有。

3.在高级绝缘TO247 3pin产品最后一位，可能还会有一个字母E，这个字母E代表最具性价比的高级绝缘方案。如果缺省，则默认为性能最优的高级绝缘方案。

激光打标规则和上一代也有很大变化，值得注意的是两点：

 2.激光打标第四数位上给出了二极管信息（是否是全电流二极管），其规则同上图中料号的命名规则group 7。

英飞凌IGBT模块通过其型号含义传达了多样化的功能和特点。快速IGBT技术、额定电流和电压等级、内置电阻和关键技术是其中的重要指标。了解这些型号含义，并根据不同行业的需求选择合适的模块，将能够利用英飞凌IGBT模块的高性能、高可靠性和广泛应用优势，实现各种领域的电力控制和转换需求。无论是工业自动化、可再生能源、交通运输、铁路和轨道交通，还是医疗设备，英飞凌IGBT模块都扮演着重要角色，并持续推动着行业的创新与发展。
