圣邦微：SGM3804芯片管脚排列图

村田电子元器件供应商颖特新科技销售村田型号：圣邦微：SGM3804芯片管脚排列图，并提供该型号的产品规格书，包含了该产品的封装尺寸、规格与包装信息等。联系电话：0755-82591179.

SGM3804产生积极和消极的精度requiled电压电源，与正在申请专利的单电感双输出转换器的控制方案。输出在2.4V至6.4V范围内以100mV步进可编程，通常用于LCD显示器和AMOLED显示器的驱动器，以及需要两个导轨的任何其他电路，每个导轨上有不同的负载。该设备配备了2C接口。随着在2.7V至5.5V的范围内输入，该设备进行了优化加载100mA在升压逆变器模式，并在降压逆变器模式下工作。

SGM3804采用绿色WLCSP-17x1.51-12B封装。可在-40℃至+85℃的环境温度范围内工作

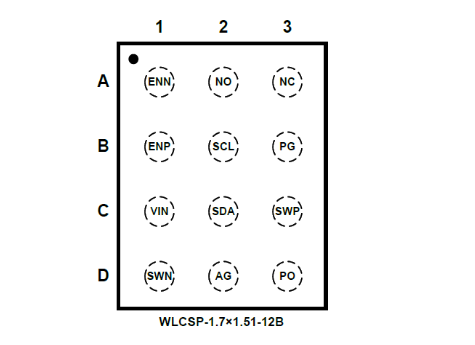

PIN配置

特点

·单电感用于正、负输出

·宽输出负载范围内的高效率

·输出可编程，带12c接口

·2.4伏至6.4伏两种输出均可编程

·工厂可编程默认输出：

SGM3804-0:电压可调为5.4V/电压不可调为-5.4V

SGM3804-1:VPO=+4.6V/Vornado房地产信托=-3.5V

SGM3804-2:Vpo=+5.0WNO=-5.0V

SGM3804-3:Vpo=+4.6VNornado房地产信托=-2.4V

SGM3804-4:电压为+6.4V/电压为-6.4V

·1.6MHz开关加跳脉冲操作

·可配置停止有源放电

·超薄封装适合*65132占地面积

应用

·AMOLED/LCD智能手机/平板电脑/多媒体播放器

·可穿戴设备显示器/音频

·带正轨和负轨的AFE
