贴片电容MLCC问答:关于MLCC的十大问题

关键字:贴片电容 村田电容 MLCC 作者:admin 来源:不详 发布时间:2017-07-25  浏览:264

MLCC即是多层陶瓷电容器,是电子信息产品不可或缺的基本组件之一。我国MLCC的生产起步在80年代初,行业早期主要是在外资企业的带动下发展起来的,近年来国内企业在技术上实现突破,行业国产化成效显著,并推动了MLCC产量迅速增长。

目前,MLCC的应用领域已从手机、电脑、电视机等消费电子领域,逐步拓展到新能源发电、新能源汽车、节能灯具、轨道交通、直流输变电、三网融合、高清电视、机顶盒、手机电视等多个行业。对于这个悄悄活跃在人们生活中的MLCC元件你又知道多少呢?

1.什么是MLCC?

答:MLCC是英文Multi-layerceramiccapacitors的简称,中文意思是多层陶瓷电容.

MMuliple多

LLayers层次

CCeramic陶瓷

CCapacitor电容器

2.MLCC由哪些材料组成?

答:MLCC主要由绝缘体材料和电极材料组成,绝缘体材料主要使用陶瓷,其包括TiO2(二氧化钛)、BaTiO3(钛酸钡)、CaZrO3(锆酸钙)等,电极材料一般选用AgPdalloy(银钯合金).

3.MLCC是结构如何构成的?

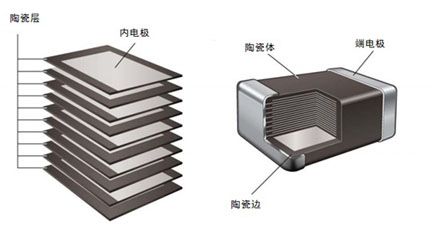

答:基本构造是将陶瓷和内部电极交相重叠,具体参见下图1.


图1:MLCC结构图

4.MLCC有哪些参数?

答:MLCC的常用的参数有容值,容差,材质,尺寸(厚度),额定电压,耐电压,DF值,IR值。

5.MLCC有哪些用途或类型?

答:根据MLCC的制作工艺和参数,在各个电子领域都有相对应的用途和分类,一般有普通型陶瓷贴片电容,Q值高或高频型陶瓷贴片电容,逆转型陶瓷贴片电容,排容型陶瓷贴片电容,汽车级陶瓷贴片电容,微波型陶瓷贴片电容,低等效电感类的陶瓷贴片电容,降低噪声功能的陶瓷贴片电容,防止短路设计的陶瓷贴片电容,三端子类的陶瓷贴片电容,安规类的陶瓷贴片电容等等.

6.根据MLCC的结构可以计算它的容值吗?如何计算?

答:可以计算,计算公式C=K×[(S×n)/t]

这里,C=电容量,K=介电常数,n=介电层层数,S=电极面积,t=介电层厚度

7.MLCC是如何生产制造的?

参见下图2.

图2:MLCC制造工序

8.MLCC和其它电容比较有哪些好处?

答:MLCC是相交重叠两端电镀的结构,原材料丰富,结构简单,价格低廉,而且电容量范围较宽(一般有几个PF到上百μF),损耗较小,电容量温度系数可根据要求在很大范围内调整,和其它的电容器相比具有体积小、容量大、耐热性好、适合批量生产、价格低等优点,迎合了当今“更轻、更薄、更节能“的设计理念.

9.全世界有多少生产MLCC的生产商?都在哪里?

答:全世界大约有20多家MLCC生产商,经常使用的生产商如下:

日本:京瓷(KYOCERA)、村田(MUTATA)、丸和(Maruwa)、TDK、太阳诱电(TAIYO).

韩国:三星(SAMSUNG).

美国:基美(KEMET)、AVX.

台湾:达方(DARFON)、禾伸堂(HEC)、国巨(YAGEO)、华新科(WALSIN).

大陆:宇阳(EYANG)、风华高科(FENGHUA).

10.目前全世界尺寸最小的MLCC有多小?是那家公司制造的?

答:目前全世界尺寸最小为008004(公制为0201),其L*W=0.25mm*0.125mm,由日本村田公司制造.
