单片机的系统扩展

作者:admin 来源:不详 发布时间:2018-05-08 16:32:32   浏览:6

    如果单片机片内的资源不能满足应用需求,就需要外扩存储器和I/O功能部件。例如8051和8751片内只有4KB的程序存储器,8031片内无程序存储器,当采用8051、8751而程序超过4KB或采用8031时,就需对程序存储器进行扩展,最多可至64KB。另外,MCS-51系列单片机的片内数据存储器仅有128字节,对某些应用程序可能不够,也需对内部数据存储器进行外部扩展,最大至64KB。

  一、三总线的基本结构

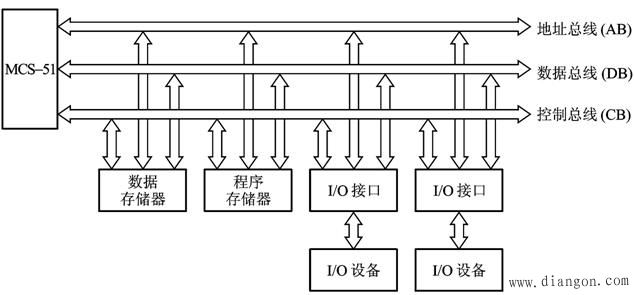

图1 单片机的三总线结构

1.数据总线

2.地址总线

3.控制总线

二、单片机扩展存储器的基本结构

常用的存储器芯片如2764、6264等。如图2、3。

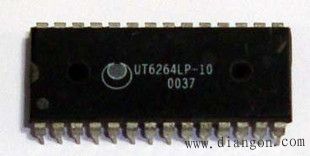

图2 27C64芯片                                          图3 6264芯片

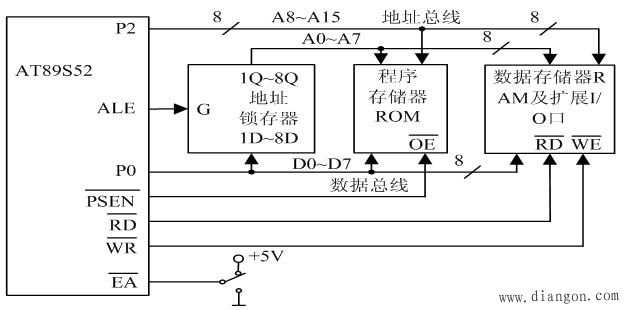

MCS-51系列单片机系统的扩展主要包括存储器的扩展和I/O口的扩展,图4为AT89S52单片机扩展后的结构框图。扩展能力为:

(1) 片外程序存储器可扩展至64KB。

(2) 片外数据存储器和I/O端口可扩展至64KB。


图4 扩展后的单片机结构框图三、地址锁存器

MCS-51单片机系统中,经常采用74LS373作为地址锁存器使用。74LS373是一种带输出三态门的8D锁存器,其外形如图5,芯片引脚见图6。


图5 74LS373芯片                            图6 74LS373引脚 四、总线驱动器

单片机总线端口的驱动能力是有限的,一般只能驱动几个LSTTL负载或十几个MOS电路负载,若需要挂接多个负载,因此常常需要进行总线驱动。单向驱动器74LS244是一种常用的总线驱动器。其外形如图7,引脚如图8所示。


图7 74LS244芯片                             图8 74LS244引脚
