HC32L130国产超低功耗华大MCU芯片介绍

关键字:华大单片机 小华半导体 作者: 来源: 发布时间:2020-06-08  浏览:33

华大HC32L130 系列32 位 ARM® Cortex®-M0+ 微控制器

HC32L130 系列是一款旨在延长便携式测量系统的电池使用寿命的超低功耗、宽电压工作范围的 MCU。集成 12 位 1M sps 高精度 SARADC,以及集成了比较器、运放、内置高性能 PWM 定时器、LCD 显示、多路 UART、SPI、I2C 等丰富的通讯外设,内建 AES、RNG 等信息安全模块,具有高整合度、高抗干扰、高可靠性和超低功耗的特点。本产品内核采用 Cortex-M0+ 内核,配合成熟的 Keil & IAR 调试开发软件,支持 C 语言及汇编语言,汇编指令。

超低功耗 MCU 典型应用

 智能仪表
 传感器应用,物联网应用
 智能交通,智慧城市,智能家居
 火警探头,智能门锁,无线监控等智能传感器应用
 各种对于电池供电和对于功耗苛求的便携式设备等

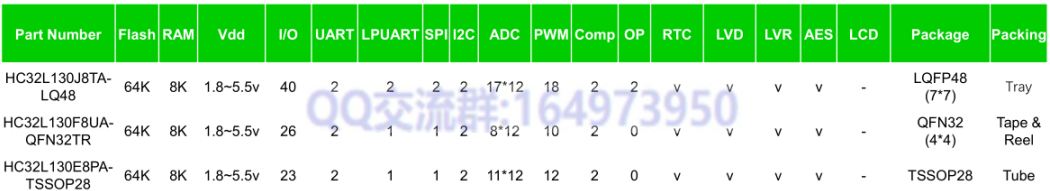

选型表

HC32L130框图及典型功耗

超低功耗 MCU产品特性

  • 48MHz Cortex-M0+ 32 位 CPU 平台
  • HC32L130 系列具有灵活的功耗管理系统,超低功耗性能

– 0.5μA @ 3V 深度睡眠模式:所有时钟关闭,上电复位有效,IO 状态保持,IO 中断有效,所有寄存器、RAM 和CPU 数据保存状态时的功耗
– 0.9μA @3V 深度睡眠模式+ RTC 工作
– 7μA @32.768kHz 低速工作模式:CPU和外设运行,从 FLASH 运行程序
– 35μA/MHz@3V@24MHz 睡眠模式:CPU 停止,外设运行,主时钟运行
– 130μA/MHz@3V@24MHz 工作模式:CPU 和外设运行,从 FLASH 运行程序
– 4μS 超低功耗唤醒时间,使模式切换更加灵活高效,系统反应更为敏捷

  • 64K 字节 FLASH 存储器,具有擦写保护功能
  • 8K 字节 RAM 存储器,附带奇偶校验,增强系统的稳定性
  • 通用 I/O 管脚 ( 40IO/48PIN)
  • 时钟、晶振

– 外部高速晶振 4MHz ~ 32MHz
– 外部低速晶振 32.768KHz
– 内部高速时钟 4/8/16/22.12/24MHz
– 内部低速时钟 32.8/38.4KHz
– PLL 时钟 8MHz ~ 48MHz
– 硬件支持内外时钟校准和监控

  • 定时器/计数器

– 3 个 1 通道互补通用 16 位定时器
– 1 个 3 通道互补输出 16 位定时器
– 1 个低功耗 16 位定时器
– 3 个高性能 16 位定时器/计数器,支持PWM 互补,死区保护功能
– 1 个可编程 16 位定时器 PCA,支持捕获比较,PWM 输出
– 1 个超低功耗脉冲计数器 PCNT
– 1 个 20 位可编程看门狗电路,内建专用 10kHz 振荡器提供 WDT 计数

  • 通讯接口

– 2 路 UART 标准通讯接口
– 2 路 LPUART 低功耗通讯接口,深度睡眠模式下可工作
– 2 路 SPI 标准通讯接口
– 2 路 I2C 标准通讯接口

  • 蜂鸣器频率发生器,支持互补输出
  • 硬件万年历 RTC 模块
  • 硬件 CRC-16/32 模块
  • 硬件 32 位除法器
  • AES-128 硬件协处理器
  • RNG 随机数发生器
  • 2 通道 DMAC
  • 4*40 / 6*38 / 8*36 LCD 驱动
  • 全球唯一 16 字节 ID 号
  • 12位1Msps采样的高速高精度 SARADC,内置运放,可测量外部微弱信号
  • 集成 3 个多功能运算放大器
  • 集成 6 位 DAC 和可编程基准输入的 2路电压比较器
  • 集成低电压侦测器,可配置 16 阶比较电平,可监控端口电压以及电源电压
  • SWD 调试解决方案,提供全功能调试器
  • 工作条件:-40 ~ 85℃,1.8 ~ 5.5V
  • 封装形式:QFN32,LQFP48,TSSOP28
