川土微CA-IS3720LS国产替代ISO7720FD，ISO7320FCD等系列
概述
CA-IS372x 是一款高性能2 通道数字隔离器具有精确的时序特性和低电源损耗。 在隔离 CMOS 数字 I/O 时，CA-IS372x 器件可提供高电磁抗扰度和低辐射。所有器件版本均具有施密特触发器输入，可实现高抗噪性能。每条隔离通道的逻辑输入和输出缓冲器均由二氧化硅(SiO2) 绝缘栅隔离。 CA-IS3720 器件具有两个前向双通道，CA-IS3721 一个前向一个反向两个通道， CA-IS3722 和CA-IS3721 通道相反，具有一个反向一个前向两个通道。所有设备都具有故障安全模式选项。 如果输入侧电源掉电或信号丢失，对于后缀为L 的设备，默认输出为低，对于带有后缀H 的设备，默认输出为高。
CA-IS372x 器件具有高绝缘能力，有助于防止数据总线或其他电路上的噪声和浪涌进入本地接地端，从而干扰或损坏敏感电路。 高CMTI 能力有望保证数字信号的正确传输。 CA-IS372x 器件采用8 脚窄体SOIC，8 脚宽体SOIC 和16 脚宽体SOIC 封装。 所有产品均具有3.75kVrms 的隔离额定值，宽体封装的产品支持绝缘耐压高达5kVrms。
应用
??工业自动化
??电机控制
??医疗电子
??隔离开关电源
??太阳能逆变器
??隔离?ADC, DAC?
特性
??信号传输速率: DC to 150Mbps
??宽电源电压范围：?2.5V to 5.5V
??宽温度范围: -40°C to 105°C
??无需启动初始化
??默认输出高电平和低电平选项
??优异的电磁抗扰度
??高?CMTI: ±150kV/μs (典型值)
??低功耗，?(典型值):
? ? ???电流为?1.5mA/通道（@5V，?1Mbps?）
? ? ???电流为?6.6mA/通道（@5V，?100Mbps?）?
??精确时序?(典型值)
? ? ???8ns?传播延迟
? ? ???1ns?脉冲宽度失真
? ? ???2ns?传播延迟偏差
? ? ???5ns?最小脉冲宽度
??高达?5KVRMS?的隔离电压
??隔离栅寿命: >40?年
??施密特触发器输入
??窄体?SOIC8(S)， 宽体?SOIC8(G)封装和宽体SOIC16(W)， 符合?RoHS?标准?
器件信息
| PART NUMBER | PACKAGE | BODY SIZE(NOM) |
CA-IS3720 CA-IS3721 CA-IS3722 | SOIC8(S) | 4.90mm×3.90mm |
| SOIC8-WB(G) | 5.85mm×7.50mm | |
| SOIC16-WB(W) | 10.30mm×7.50mm |

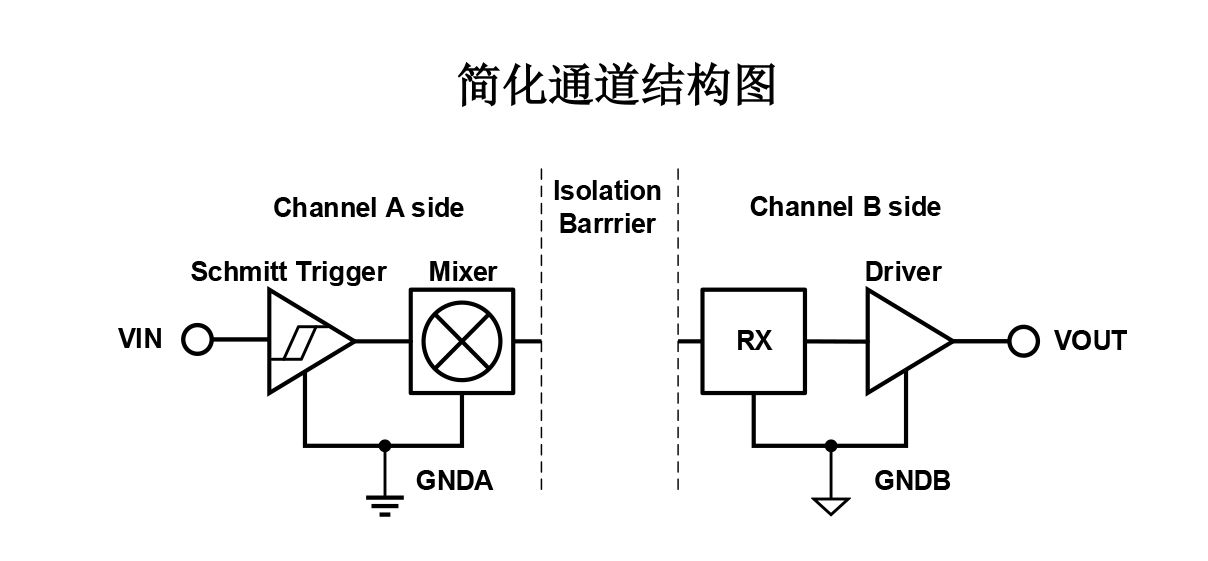

简化通道结构
可替代进口物料：ISO7720FD，ISO7320FCD，ISO7420FED，ISO7420FCCD?
