NuMicro® ML54 低功耗系列集成驱动液晶显示器 (LCD)

新唐ML54 低功耗系列

关键字:ML54 低功耗系列 新唐 NuMicro LCD 低功耗 作者: 来源: 发布时间:2023-09-18  浏览:12

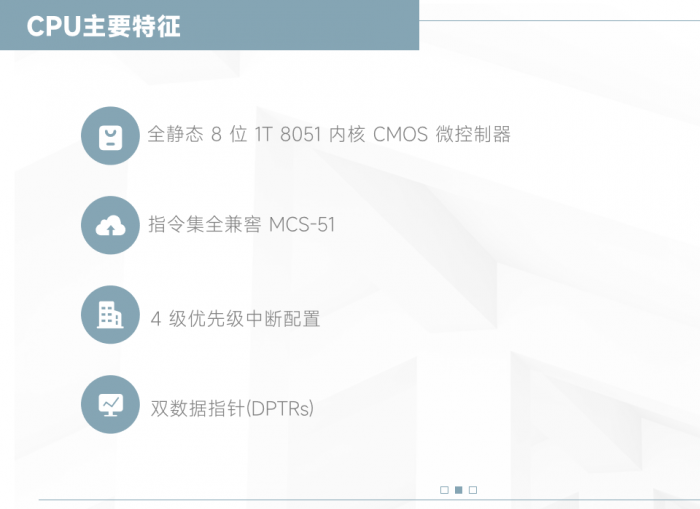

NuMicro® ML54 低功耗系列集成驱动液晶显示器 (LCD)  增强型 1T 8051 内核微控制器 新唐电池管理系统

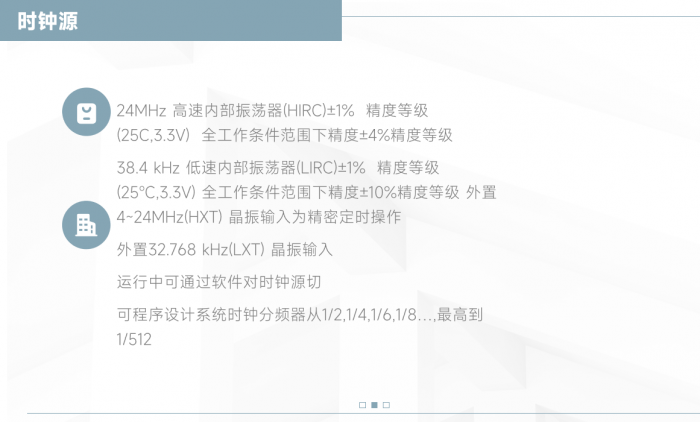

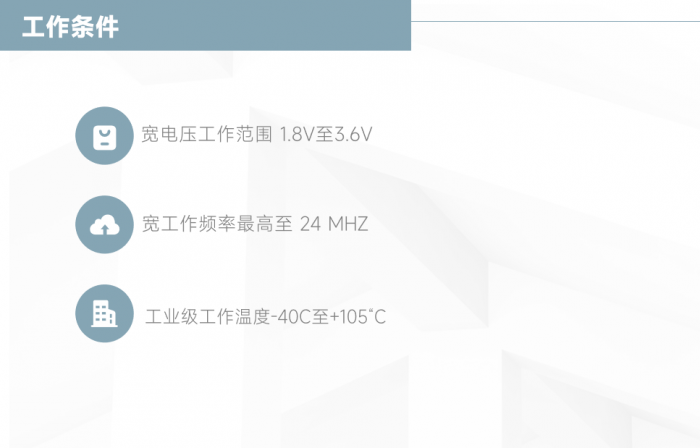

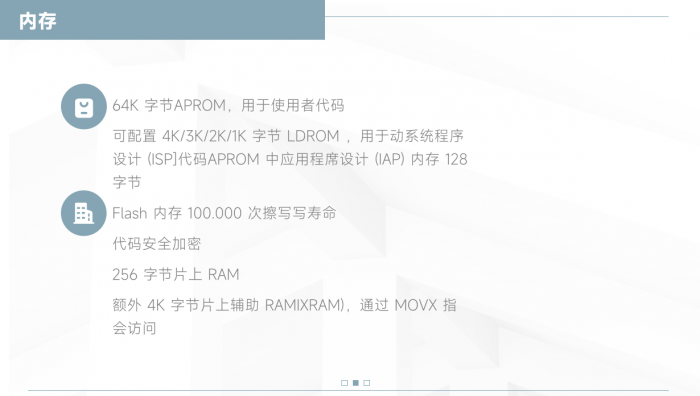

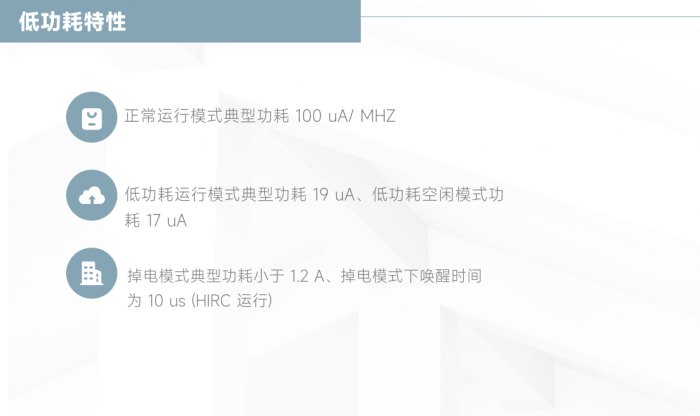

内建 64 KB Flash 内存、以及 4 KB SRAM,正常运行模式典型功耗可达 100 µA/MHz,休眠模式下 LCD 保持显示功耗可低至 2 µA,ML54 系列操作频率为 24 MHz,支持宽电压工作范围 1.8V 至 3.6V,工作温度:- 40℃ 至 105℃。

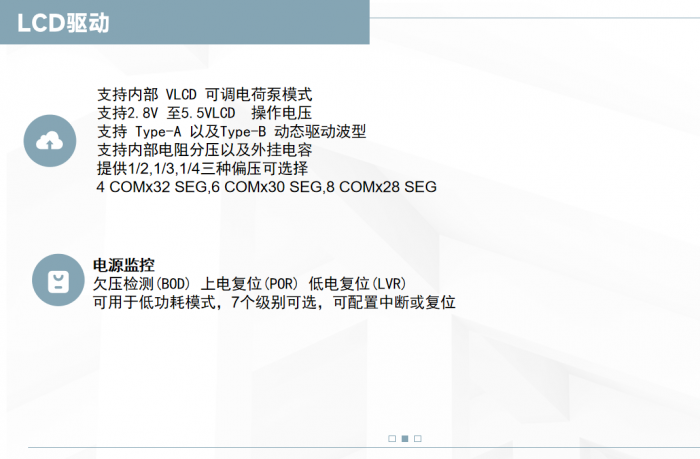

NuMicro® ML54 系列内建 4 COM x 32 SEG, 6 COM x 30 SEG, 8 COM x 28 SEG LCD 驱动控制器

支持 Type-A 以及 Type-B动态驱动波型,最高可驱动多达 224 个点,VLCD 具备外部电压与内部电荷泵两种输入模式,内部电荷泵可确保电池电压掉电情况下MCU 仍能使 LCD 对比度保持一致。ML54 系列具备外挂电容以及内部电阻分压两种驱动 LCD 方式,外挂电容方式具备高达 200 mA 驱动能力用以驱动大尺寸屏幕;内部电阻分压适用于驱动小尺寸屏幕并达到省电的功效。

NuMicro® ML54 系列针对产品安全要求更提供 CRC-8 硬件 checksum

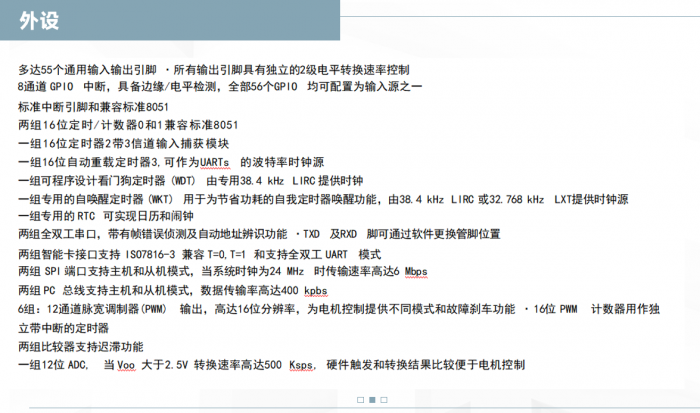

帮助客户在开机时与周期性的实现 Flash 自我检测功能;并内建高达 4 组 PDMA 加速数据的传输以减轻 CPU 负担,针对灯光控制的应用更可以配合 SPI 或 UART 接口实现连续位之间的不间断传输。

NuMicro® ML54 系列

低功耗更富含模拟周边像是 12 位 500 KSPS SAR ADC 以及多达两组比较器、内建四阶参考电压可供 ADC 与 ACMP 使用、并内建 PDMA 加速数据的传输以减轻 CPU 负担,此外,ML54 系列内建实时频率和日历功能 (RTC),在休眠模式下仍能照常运作。NuMicro® ML54 系列提供三种封装 LQFP44、LQFP48 与 LQFP64,并与新唐 32 位微控制器同封装脚位兼容,让选型升级更加便利

目标应用:
量测类产品
智能家电
医疗仪器
手持仪器
