村田教你测试薄膜型高频电感器电气特性方法
1. 规格书中指定的测量仪器、测试夹具请确认使用的测量仪器和测试夹具是否合适。
2. 校正・补正方法为了进行正确的测量，有必要正确地进行测量仪器的校正以及测试夹具的补正。按照以下顺序进行。
2-1 Open/Short/Load校正。为了在7mm连接器的端面处校正，将校正工具16195B的校正套件（open/short/load）安装到测试头上，进行校正。
2-2 电气长度补正。在测试头上安装上指定的测试夹具后，输入下表所示的电气长度补正值，进行测试夹具的电气长度补正。此外，结合测量电感值，输入测量频率。
2-3 Open/short补正。为了测量面的电极间的补正，进行OPEN/SHORT补正。进行SHORT补正前，请务必输入指定的残留电感值。（表B）。
3. 样品测量时的注意事项

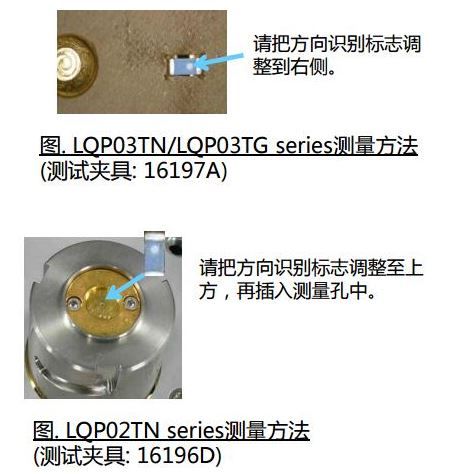

1. LQP03TN/LQP03TG/LQP02TNseries中有方向识别标注
2. 使用16197A时，过于用力按压芯片，有可能使芯片受损。
