新唐电池管理系统 (BMS) 系列 4 之 2：儲能 BMS 方案
动力/ 储能 BMS 结构
储能管理系统，硬件一般采用两层或者三层的模式，规模比较大的倾向于三层管理系统
动力电池管理系统，以一层集中式或者两层分布式居多
储能 BMS
ESS: Energy Storage System
储能 BMS 应用场景
家用储能
工厂/ 工业园区储能
基站储能
数据中心储能
公共设施
充电桩储能
Background：
车用动力锂电池寿命到期后，回收转做储能电池
错峰用电，削峰添谷，差价补贴
家用储能全球消费市场Top3：欧洲，澳洲，日本

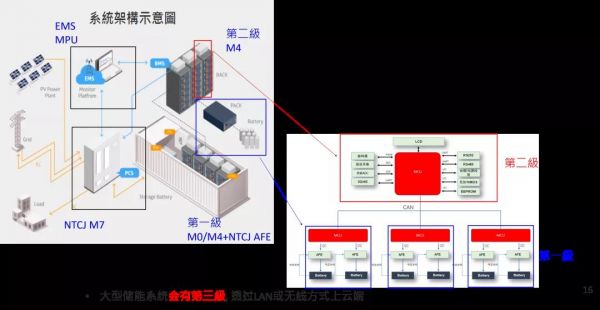

储能 BMS 系统架构

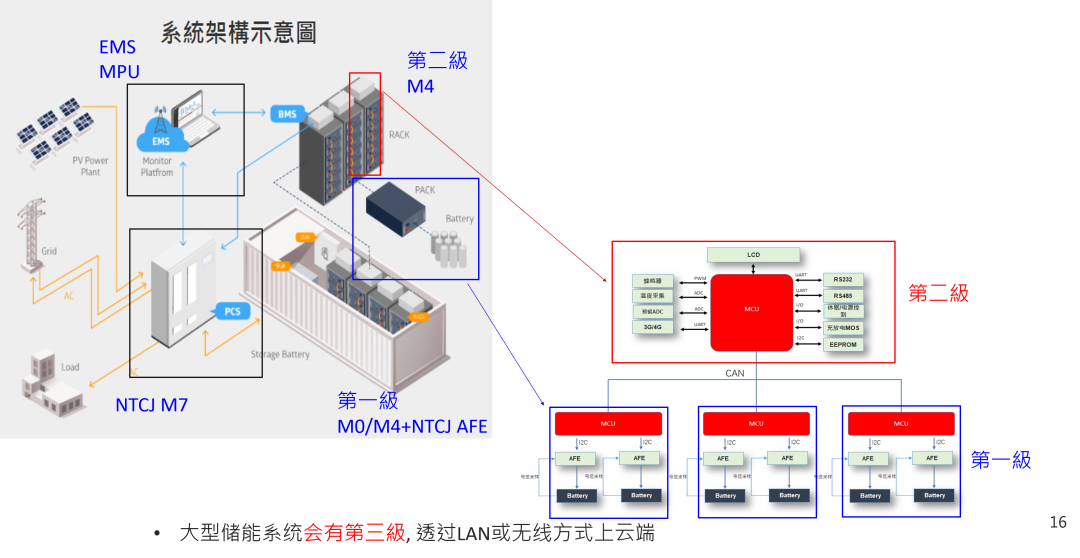

大型储能系统会有第三級, 透过 LAN 或无线方式上云端

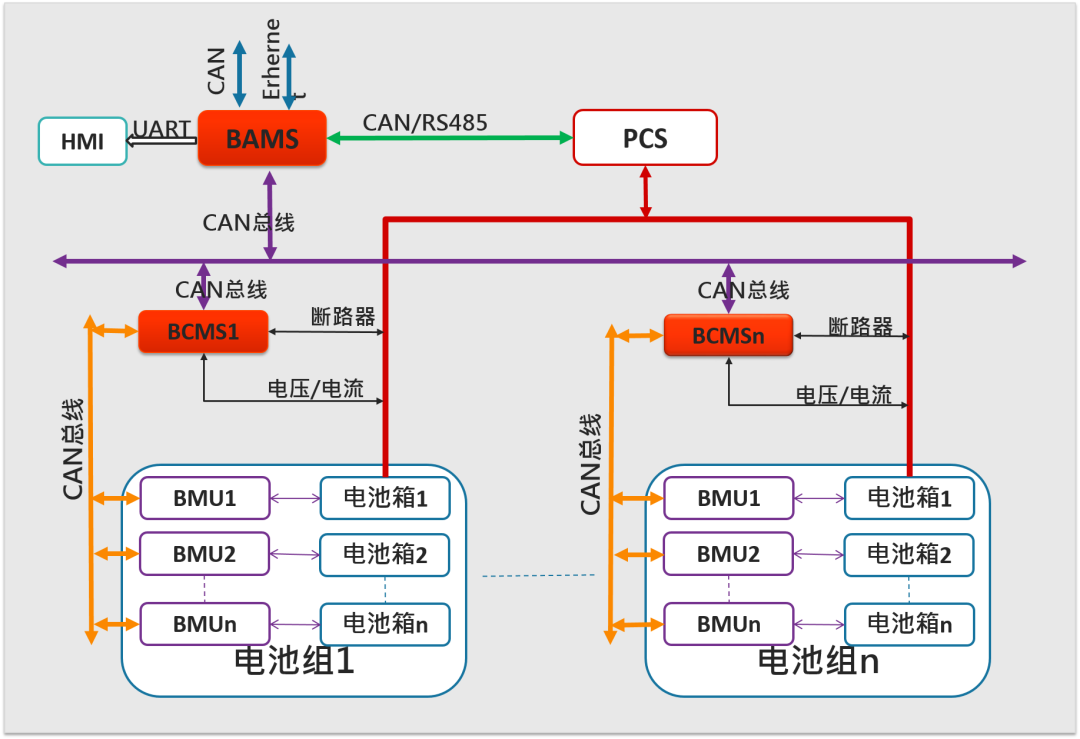

新唐 MCU 应用于储能 BMS
架构：MCU+ Analog Front-End
应用场景：分布式中间层和上层
通讯方式：CAN，RS485，Ethernet
推荐型号：M483/ M487
MCU 特点：
M480 Series
Arm Cortex-M4，主频192MHz，支持FPU
2组 24路 12位 5 MSPS ADC，支持同步取样
3路 CAN2.0B， 8路 UART, 4路 SPI
Ethernet
内置 RTC (Vbat)，待机功耗<10uA
操作温度 -40 °C ~ 105 °C

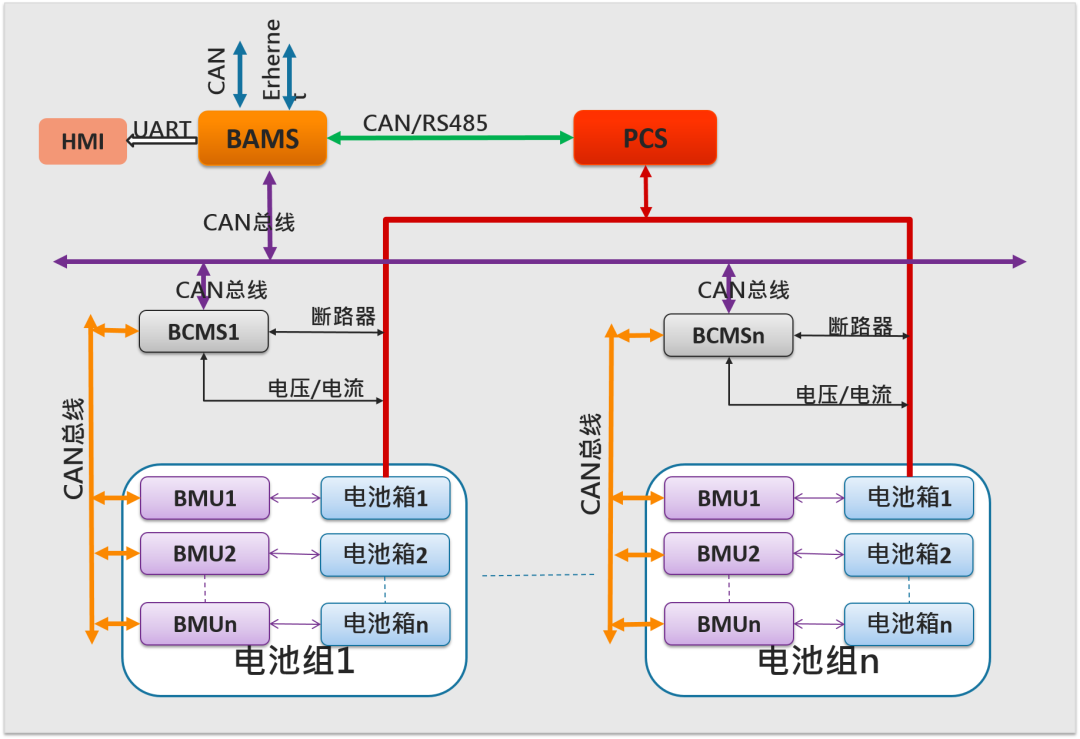

新唐 MCU 应用于储能 BMS

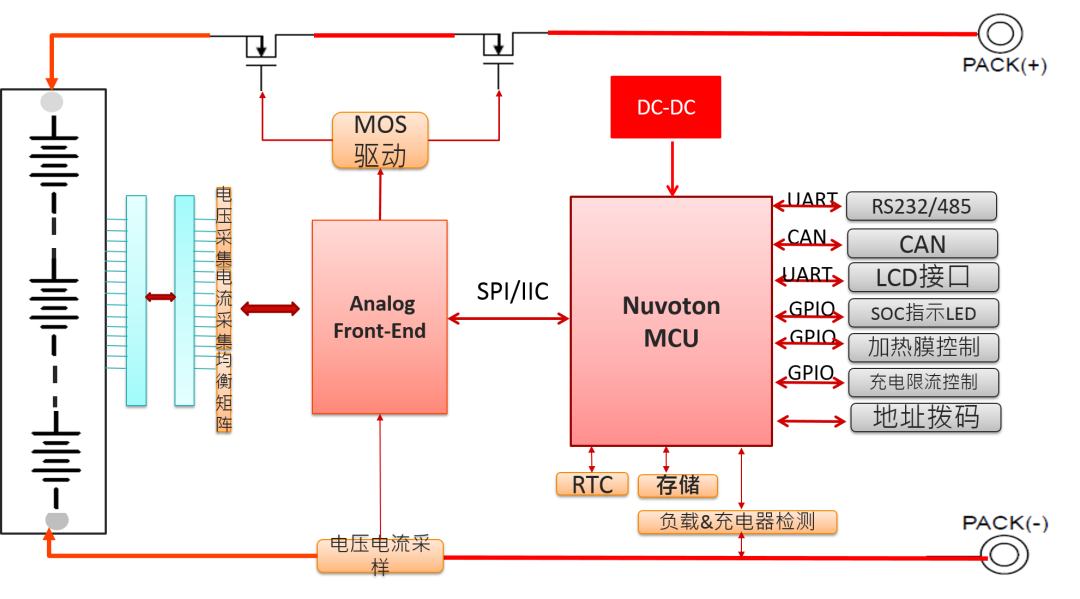

架构：MCU+ Analog Front-End
应用场景：集中式 或 分布式底层
BMS 通讯方式：CAN，RS485
推荐型号：NUC131/ M253/ M483
M483 特点：
Arm Cortex-M4，主频 192 MHz，支持FPU
2 组 24路 12 位 5 MSPS ADC，支持同步取样
3 路 CAN2.0B、8路 UART、2路 QSPI、4路 SPI
内置RTC (Vbat)，待机功耗 < 10 uA
工作电压 1.8~3.6V，操作温度 -40°C ~ 105°C
M253 特点：
Arm Cortex-M0，主频 48 MHz，工作電壓 1.75V 至 5.5V
128K Flash/ 16 KB RAM
1 路 CAN、5 路 UART/ SPI/ I2C
12-bit ADC @12ch, 880k SPS
内置RTC (Vbat)、待机功耗 < 10 uA
工作溫度：-40˚C ~ 105˚C
编辑：zzy 最后修改时间：2021-12-28
