影像撷取CCAP

采用 Cortex-M4 M483KGCAE2A 微控制器

NuMicro® M480 系列微控制器 M483KGCAE2A，基于 Arm® Cortex®-M4F 内核，工作频率高达 192 MHz 时工作电流可低至 130 μA/MHz，RTC 待机电流仅为 500 nA。支持 DSP 指令集且整合浮点单元 (FPU，Floating-Point Unit)，闪存容量为 256 KB 及支持 eXecute-Only-Memory (XOM)，用以保护程序代码或数据；SRAM 容量为 128 KB，在待机模式下支持全保留 (Retention) 或部分保留，保留 32 KB SRAM 内容只需 10 μA，满足低功耗需求。

M483KGCAE2A 内建影像撷取模块，传输接口支持 CCIR656 与 CCIR601和多种不同的数据格式，内建硬件二值化 1 位亮度计算以降低内部存储器的使用，还有硬件缩小功能，在影像缩小功能上执行更加快速。当使用高阶规格的摄像头时，内有硬件画面裁减和硬件降低更新率(frame rate)功能，可根据需求设定所接收的影像大小及更新率，而不会因为太多数据而无法接收。并且拥有直接内存访问(DMA)协助传输数据达到降低CPU负载的效果。

有此以上叙述功能，再搭配影像辨识算法及 DSP，M483KGCAE2A 可于影像中撷取数字符号并进行辨识，适用于包含智慧水表、车牌辨识等数字影像辨识。

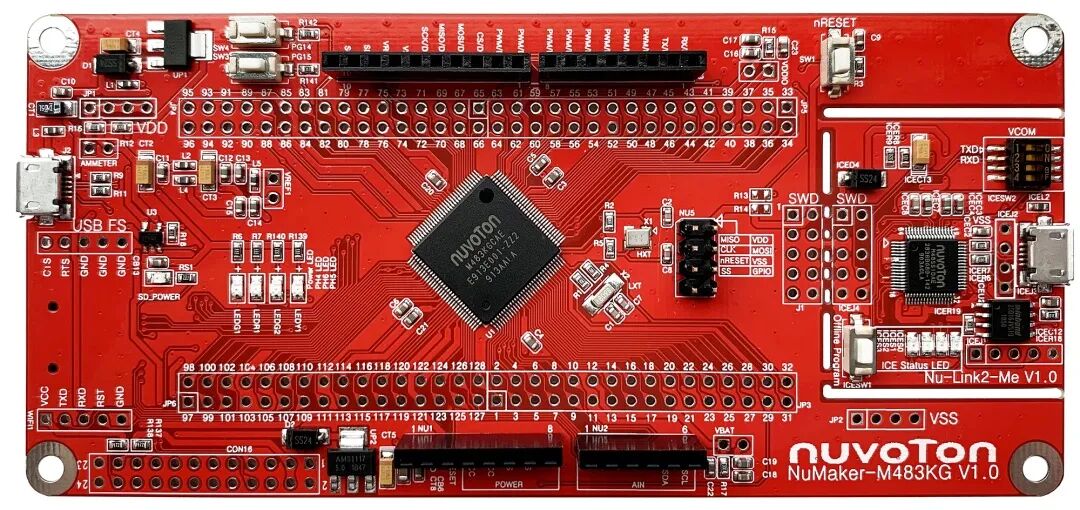

NuMaker-M483KG开发板

NuMaker-M483KG 的主控板带有 M483KGCAE2A 所有脚位的扩展接口，并提供兼容于 Arduino UNO 的接口，以及外接CMOS摄像头扩充板界面，还有灵活的电源供应设计，方便搭配各式接口设备或Arduino 模块，进行开发。主控板并带有一电流量测接口，用户在开发过程中可轻松量测微控制器的功耗。

使用NuMicro® M483KGCAE2A 微控制器，其功能向下兼容于:

M483SGCAE
M482LGCAE
M482ZGCAE

M483KGCAE2A全脚位扩展界面
Arduino UNO 兼容接口
CMOS摄像头扩充板接口
电流量测接口可量测微控制器功耗
灵活电源供应设计

VDD 外部输入接口
主控板的 USB 端口
Arduino UNO 界面的 Vin
Nu-Link2-Me 的 ICE USB 端口
