新唐N76E003低管脚8051单片机

关键字：新唐单片机 nuvoton单片机 8051单片机作者：admin 来源:不详发布时间：2017-08-22 浏览：148

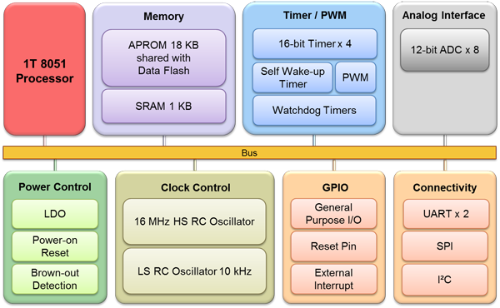

N76E003_Block_Diagram

N76E003为新唐高速1T 8051 单片机系列产品，提供18 KB Flash ROM、可配置Data Flash与高容量1 KB SRAM，支持2.4V 至 5.5V宽工作电压与-40℃至105℃工作温度，并具备高抗干扰能力 7KV ESD/4KV EFT。

N76E003 在20 pin封装下提供高达18根I/O脚位；周边包含双串口、SPI、I2C、6通道PWM输出；内建优于同类产品之 < 2% 误差之高精确度16 MHz RC晶振与高分辨率8通道12位ADC；并具备自我唤醒、欠压检测等功能；提供TSSOP20 (4mm*6.5mm) 与QFN20 (3mm*3mm) 小封装，兼具高性能与设计弹性，目前（2019 Q1）已提供其管脚pin to pin升级的系列产品MS51FB9AE、MS51XB9AE与MS51XB9BE。

应用领域 :

门禁系统/警报器、温度传感设备、蓝牙音箱、电动车表头、数字电压表头、气体检测器、采集器、充电器、美容仪器、小家电等。

产品系列：

N76E003AT20（TSSOP20）、N76E003AQ20（QFN20）、N76E003BQ20

其升级产品系列：

MS51FB9AE（TSSOP20）、MS51XB9AE（QFN20）、MS51XB9BE

关键特性 :

内核(core)

- 1T 8051微处理器
- 工作频率可达 16 MHz
- 工作电压: 2.4V 至 5.5V
- 工作温度: -40℃ 至 105℃

内存(memory)

- 18 KB应用程序 Flash
- 内嵌1 KB SRAM
- 可配置的 Data Flash
- 支持在线系统更新：

- - - - ISP(In-System Programming)
      - ICP(In-Circuit Programming)
      - IAP(In-Application Programming)

脉波宽度调变(PWM)

- 6通道PWM输出
- 带死区产生器

模拟转数字转换器(ADC)

- 12位8通道ADC
- 每秒转换速率可达500 kSPS

通信接口(connectivity)

- 二组UART，可达115200 bps
- 一组SPI，可达8 MHz
- 一组 I2C，可达 400 kHz

时钟控制(clock control)

-内置< 2% 误差16 MHz 高精度RC晶振
-内置低速省电10 kHz RC晶振
