热打印技术最早使用在传真机上，其基本原理是将打印机接收的数据转换成点阵的信号控制热敏单元的加热，把热敏纸上热敏涂层加热显影。热打印机已在POS终端系统、银行系统、医疗仪器等领域得到广泛应用。
热打印机的工作原理是打印头上安装有半导体加热组件，热打印机有选择地在热敏纸的确定位置上加热，由此就产生了相应的图形。加热是由与热敏材料相接触的打印头上的一个小电子加热器提供的。加热器排成方点或条的形式由打印机进行逻辑控制，当被驱动时，就在热敏纸上产生一个与加热元素相应的图形。控制加热元素的同一逻辑电路，同时也控制着进纸，因而能在整个标签或纸张上印出图形。
● 热打印机的组成
打印头：加热装置（加热片）、传感器、走纸装置、切刀等。
控制板：电源、控制器、通讯口、字库、状态检测与指示电路、走纸马达驱动、切刀驱动等。
外壳结构：固定装置、纸仓、纸轴等。
● 热打印机采用 M487KMCAN 方案

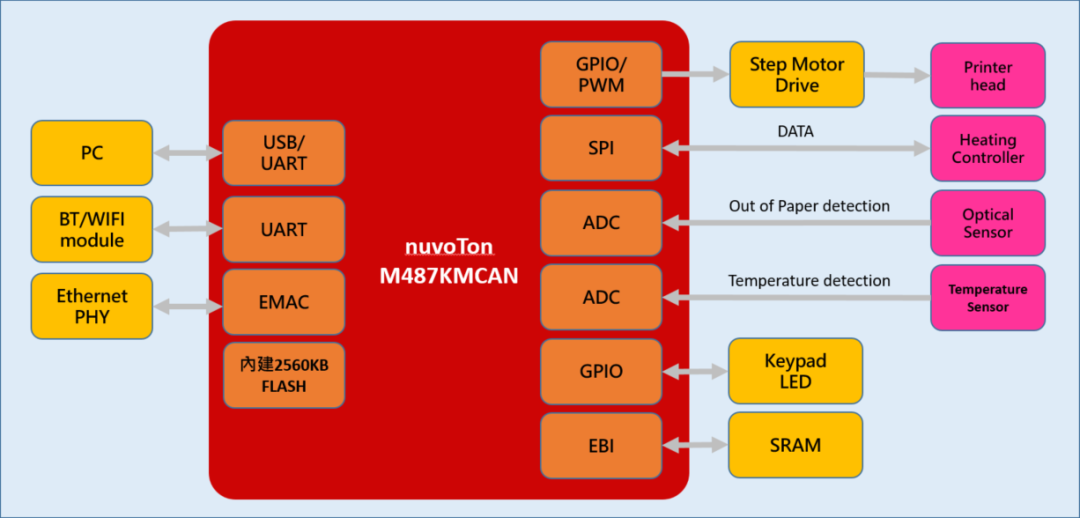

热打印机采用M487KMCAN方案，以M487KMCAN单芯片作为核心控制器，内建2560KB FLASH可存放大量字库。在通讯方面，可透过UART串口或USB与计算机等上位机通讯，以UART串口连接蓝芽或WIFI模块，具有10/100以太网PHY支持TCP/IP连网。打印头的控制，透过GPIO或PWM连接步进马达驱动电路，控制走纸及切刀步进马达。系统采用SPI串口与打印头通讯，数据传输遵循SPI串口通讯协议，提供打印头所需的打印数据。以ADC采集光学传感器的模拟电压作缺纸检测，ADC采集温度检测电路的模拟值，若检测温度大于预设温度，可进一步关断打印头电源，以达到过温度保护的功能。多通道的GPIO可作为击键及指示灯的输出控制。
● M480 系列产品优势
高速96MHz SPI接口连接打印头, 以及192MHz核心数据处理能力, 支持快速打印需求
支持带片上PHY的USB高速与USB全速界面, 减少物料需求
使用M487KMCAN可再节省外部SPI Flash成本, 以及缩小PCB面积
● M487KMCAN 特点
高达192MHz核心速度，支持快速打印
2560KB Flash/128KB SRAM充足的内存空间，可存放大量字库
丰富的通讯接口，多达11路UART (6x LPUART + 3x ISO7816 UART + 2x USCI UART)
Ethernet 10/100支援TCP/IP连网
硬件加解密引擎加速加解密流程并减轻CPU负担
支持两路USB OTG(高速加全速), 外接USB储存装置
支持两路SD card储存装置 (up to 2x 32GB)
支持EBI接口, 可外挂SRAM储存(up to 3x 1MB)
多达16信道ADC, 可侦测热敏温度状态与支持其他传感器需求
