新唐工业级8051单片机MS51系列产品特性介绍

关键字：8051单片机新唐单片机工业单片机作者：来源: 发布时间：2019-06-13 浏览：75

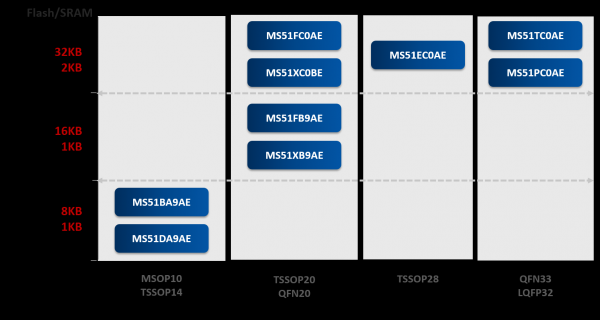

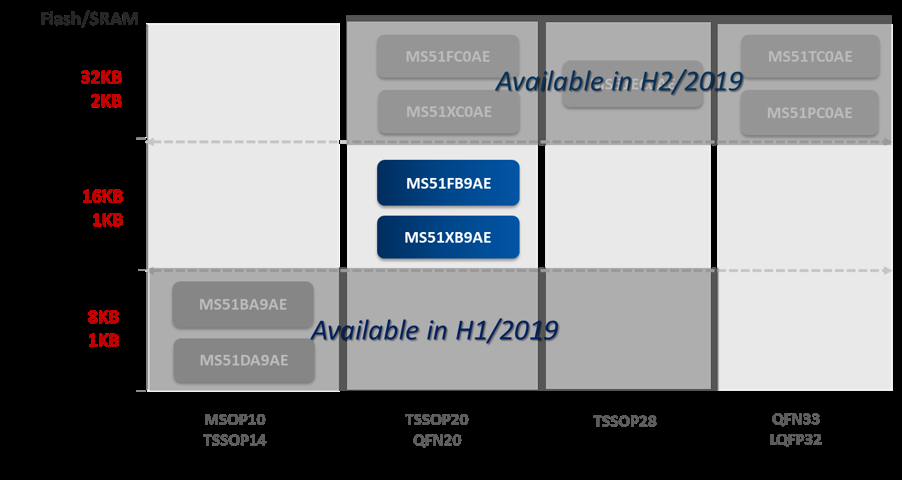

新唐MS51系列是芯唐科技在2019年推出的新品，也是重点推广的新品，与低管脚的N76E003AT20与N76E003AQ有管脚兼容的产品，多种Flash空间与管脚数可选，将继续N76E003的传奇，2020年，32KB，QFN33与LQFP32系列产品得到客户的广泛认同，成为热销产品。

新唐工业级单片机MS51系列

NuMicro® MS51 系列为内建 flash 的增强型 1T 8051 内核微控制器，工作频率最高至 24 MHz，提供可配置 8 / 16 / 32 KB Flash 与 1 / 2 KB SRAM 并内置 10 kHz 与 24 MHZ 高精度时钟源，操作电压为 2.4 V ~ 5.5 V，并符合 - 40 ℃ 至 105 ℃ 的工业级操作温度。

NuMicro® MS51 系列具备 12-bit 高精度 ADC 具备多达 15 个外部通道可精确采样多笔数据，且内建 bandgap 可反推精准电源电压 ; 5 组高达 1 Mbps 高速串口可用以连接多种模块、1 组 I2C、1 组 SPI ; 最多可支持 12 通道 PWM 输出且支持独立设定的独立时钟源的功能，GPIO 具有 20 mA 高电流驱动能力，更有 8 kV ESD 与 4.4 kV EFT 高抗干扰能力。

此系列提供从 10 至 32 管脚多样的封装为不同应用所需。

目标应用:

家庭自动化、工业控制、物联网装置、电池管理、无线充电等。

主要特征 :

•	CPU
	-	全静态 8 位 1T 8051 内核 CMOS 微控制器
	-	指令集全兼容 MCS-51
	-	4 级优先级中断配置

•	工作条件
	-	宽电压工作范围 2.4 V 至 5.5 V
	-	宽工作频率最高至 24 MHz
	-	工业级工作温度 - 40 ℃ 至 + 105 ℃

•	存储器
	-	最高至 32 K 字节 APROM 用户程序代码区
	-	可配置 4 K / 3 K / 2 K / 1 K / 0 K 字节 LDROM 引导代码区，用户可灵活配置用途
	-	Flash 最高支持 100,000 写入次数
	-	内建 IAP 编程功能
	-	256 字节片内直接存取 RAM
	-	额外最高至 2 K 字节片内间接存取 RAM ( XRAM ) 通过 MOVX 指令读写

•	时钟源
	-	24 MHz 高速内部振荡器，电源 5.0 V 条件下 ± 1 % 精度等级，全工作条件范围 ± 2 % 精度等级
	-	16 MHz 高速内部振荡器，电源 5.0 V 条件下 ± 1 % 精度等级，全工作条件范围 ± 2 % 精度等级
	-	10 kHz 低速内部振荡器，出厂精度 ± 10 % 等级
	-	支持外部时钟输入

•	电源管理配置
	-	支持两种省电模式 : 空闲模式与掉电模式
	-	掉电模式典型功耗 6 uA

•	定时器
	-	两组 16 位定时器 / 计数器 0 和 1，与标准 8051 兼容
	-	六对，12 通道脉宽调制器 ( PWM )，16 位分辨率，带有不同的工作模式和故障刹车 ( Fault Brake ) 功能
	-	一组自唤醒功能定时器 ( WKT )，用于低功耗模式下自主唤醒
	-	一组看门狗 ( WDT )，由内部 10 kHz 独立时钟作为时钟源

•	通讯接口
	-	两组全双工串口，带有帧错误检测及自动地址辨识功能。UART0 的 TXD 及 RXD 脚可通过软件更换管脚位置
	-	多达三组 Smartcard 接口，支持 ISO7816-3 并支持 UART 通讯
	-	一组 SPI 总线，主机模式及从机模式最高传输速率皆可达到 12 Mbps
	-	一组 I2C 总线，主机模式及从机模式最高传输速率皆可达到 400 kbps

•	模拟
	-	一组高达 15 路、12 位路 ADC，最高 500 ksps 采样率，可支持连续采样

•	多达 30 个 GPIO 并支持中断

•	强效 ESD 及 EFT 能力

•	96 位唯一标识符 ( UID )

•	128 位唯一客户标识符 ( UCID )

•	2-Byte ( 16-bit ) PDID

•	开发工具
	-	基于 KEIL^TM 与 IAR 开发环境的新唐片上调试 ( OCD 仿真 )
	-	新唐在电路编程 ( ICP 编程 )
	-	新唐在系统编程 ( ISP 编程 )，通过 UART 烧写芯片

编辑：admin 最后修改时间：2021-02-20
