igbt单管和igbt模块的区别 igbt单管和igbt模块分别应用在哪个领域

 IGBT单管是一种单片IGBT，它只有一个IGBT晶体管，一个反向恢复二极管和一个可选的温度传感器。IGBT单管的封装形式比较简单，可以提供高效率，低功耗，高可靠性和高稳定性。它可以用于高压，高频，高功率的电力控制应用，如电动机控制，变频器，UPS，逆变器，电源等。

IGBT单管和IGBT模块的区别：

1，IGBT单管：IGBT，封装较模块小，电流通常在100A以下，常见有TO247 等封装。

2，IGBT模块：模块化封装就是将多个IGBT集成封装在一起。

IGBT单管：分立IGBT，封装较模块小，电流通常在50A以下，常见有TO247 TO3P等封装。

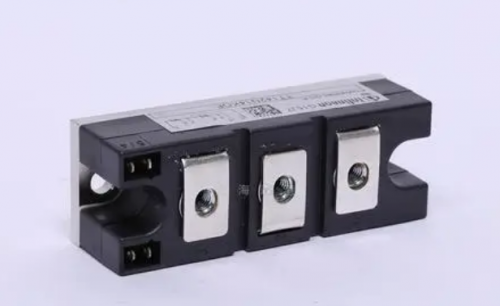

IGBT模块：即模块化封装的IGBT芯片。常见的有1in1，2in1，6in1等。

IGBT单管的封装形式比较简单，只有一个IGBT晶体管，一个反向恢复二极管和一个可选的温度传感器，而IGBT模块的封装形式比较复杂，除了IGBT晶体管，反向恢复二极管，温度传感器外，还有漏电感，滤波电容器，放大器，控制电路等。此外，IGBT单管的功耗比IGBT模块低，但IGBT模块的可靠性更高。

IGBT单管的应用领域：

变频驱动：IGBT单管在交流驱动系统中广泛应用，如变频空调、电机驱动等。其特点是具有较高的开关速度、低开关损耗和较好的抗短路能力。

电力传输与配电：IGBT单管在电力变换和传输领域中扮演重要角色，如高压直流输电、逆变器等。其特点是具备高电压和高电流承载能力，并且能够实现精确的电压和电流控制。

电动汽车：IGBT单管在电动汽车功率逆变器中用于转换电池提供的直流电为交流电，驱动电动机。其特点是高效率、高可靠性和紧凑型设计。

IGBT模块的应用领域：

工业自动化与机械：IGBT模块广泛应用于工业控制系统、工业驱动器和机械设备，如电机控制、数控机床等。其特点是易于集成、散热管理好、更加可靠稳定。

可再生能源：IGBT模块在太阳能发电、风能发电等可再生能源系统中被广泛采用。其特点是可以实现最大功率点跟踪、电网连接和反向电流保护等功能。

高速列车和轨道交通：IGBT模块在高速列车和轨道交通中的牵引系统和辅助电源系统中发挥关键作用。其特点是具备高电压和高频率特性、可靠性强且具备较长的寿命。

IGBT单管和IGBT模块在不同领域具有广泛应用，并各自拥有独特的特点和优势。IGBT单管适用于变频驱动、电力传输与配电以及电动汽车等领域，而IGBT模块则广泛应用于工业自动化与机械、可再生能源以及高速列车和轨道交通等领域。了解它们在不同领域中的应用，有助于选择合适的器件并充分发挥其性能，推动相关领域的技术进步和发展。
