uPI推出Intel IMVP9标准的电源管理芯片uP9523PQKI
uP9523是一款兼容INTEL IMVP9的3相PWM穩壓控制器，適用於移動型電腦以及桌上型電腦平台應用。uP9523PQKI內建兩個5V MOSFET drivers與bootstrap diodes。此控制器支援3/2/1相位配置，為平台電源設計提供靈活性。此裝置同時結合了真實的differential output voltage sense, inductor DCR current sense, input voltage sense 與adaptive voltage positioning來提供CPU精準的調節電壓.
功能特點:
• INTEL IMVP9兼容移動型及桌上型CPU
• RCOT架構控制
• 內建兩組5V MOSFET drivers
• 支援相位關閉功能
• 可選擇的穩壓器參數
• 系統輸入電源監控
• 溫度感測
• 過電壓保護/低電壓保護/過電流保護/過溫關閉

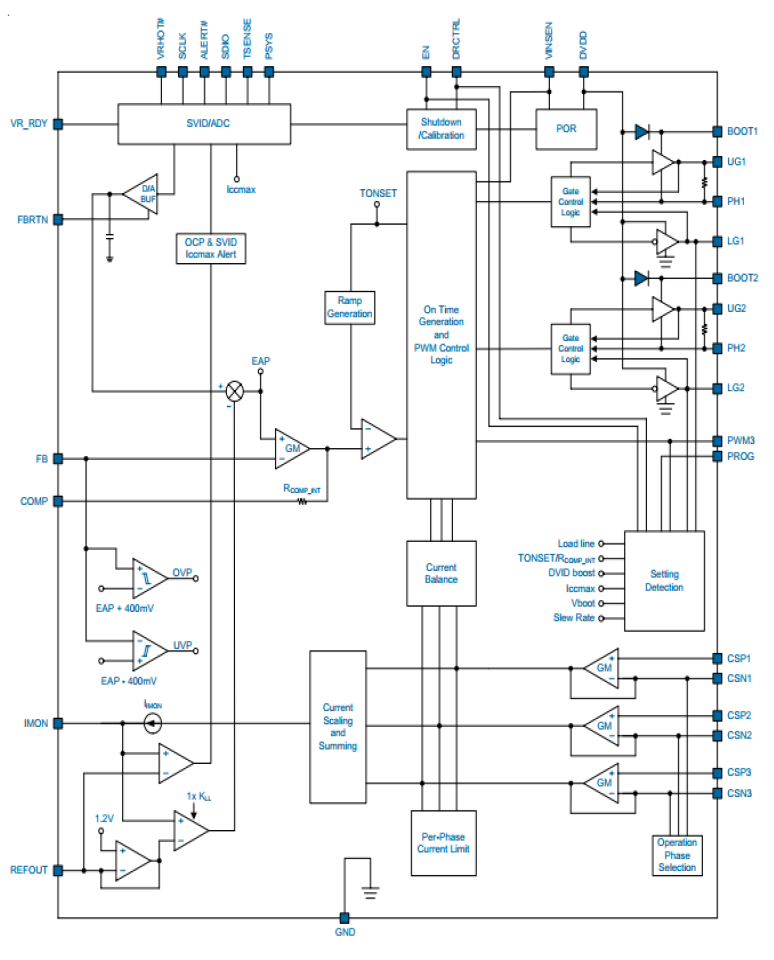

Functional Block Diagram:

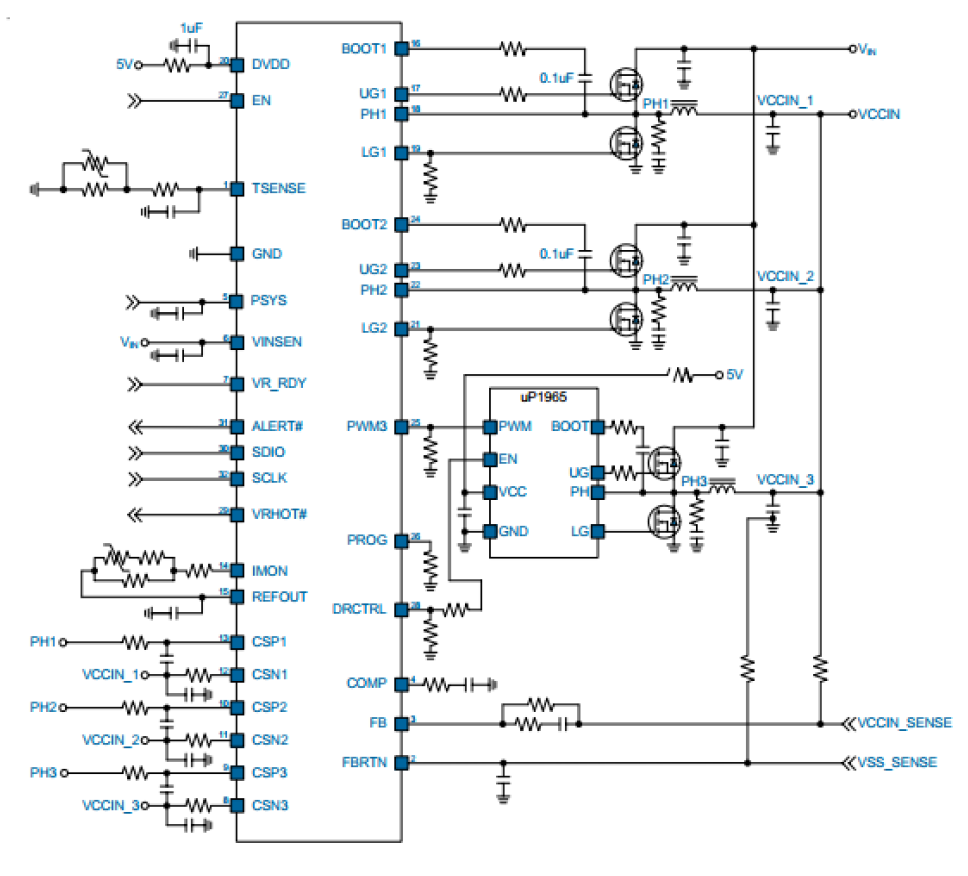

應用電路：三相位操作模式
