中微半导无感方波电动工具解决方案：基于CMS8M3310高性价比
中微半导无感方波电动工具方案专为锂电工具类产品设计，采用中微的高性能8位MCU：CMS8M3310GA24SS，搭配CMS6D180三相预驱芯片，实现优异成本控制，且具备高可靠性、高效率的无感方波电机控制，特别适用于要求高启动力矩和超低速运行的应用场景。
中微半导无感方波电动工具解决方案在成本控制、工作效率、性能稳定性和用户安全性方面表现卓越，是各类锂电工具：如电钻、电扳手、角磨机、割草机等的理想选择。其高启动力矩、优异的低速性能、强大的抗堵转能力和全面的保护机制，确保了产品在复杂工况下的出色性能和可靠性。
方案核心优势
- 集成虚拟中心点和母线分压，精简外围电路，节约BOM成本
- 驱动耐压高，覆盖10串应用
- 无感方波控制方式
- 适应不同负载启动，100%启动成功
- 启动抖动小，运行平稳
- 支持宽范围电机功率（50W-350W），适配多款电机开发
方案规格
- 电机极对数：一对极
- 输入电压：18-25.2Vdc
- 电机额定功率：50W-350W
- 电机额定转速：60000RPM
- PWM开关频率：10~20KHz
- 控制方式：无感方波控制
- 保护功能：过欠压、过流、短路、缺相、堵转等
核心器件功能参数
MCU-CMS8M3310GA24SS
内核：增强型1T 8051（兼容MCS-51）
存储：Flash16KB，RAM 256B，XRAM 512B
工作电压：VLVR3~5.5V@16MHz 1T；VLVR1~5.5V@16MHz 2T
工作温度：温度-40℃~105℃
定时器：2x8位，2x16位
PWM：6通道增强型PWM
模拟外设：
2路模拟比较器 (ACMP0/1)
1路可编程增益放大器 (PGA，4/8/12/16倍)
1路高精度12位ADC (内建1.2V高精度基准)
GPIO：22个通用I/O口
三相预驱芯片：CMS6D180-SSOP24
集成2路线性稳压器
5V/30mA输出（带限流保护）
12V/60mA输出（带限流保护）
集成三相中压高速栅极驱动
悬浮偏移电压+200V
内置直通防止功能、360ns死区时间
峰值拉电流0.82A@12V (上升时间70ns@3.3nF)
峰值灌电流0.93A@12V (下降时间50ns@3.3nF)
内置VREG12V、VBS欠压保护、VBAT欠压功能
过温保护功能：过温阈值160℃/140℃
内置电源分压输出模块，分压比1/11
抗静电能力：2000V（HBM）、750（CDM）

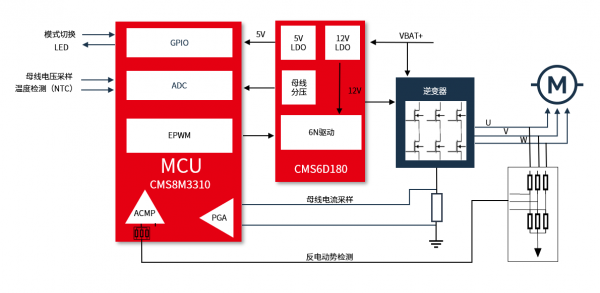

方案原理框图

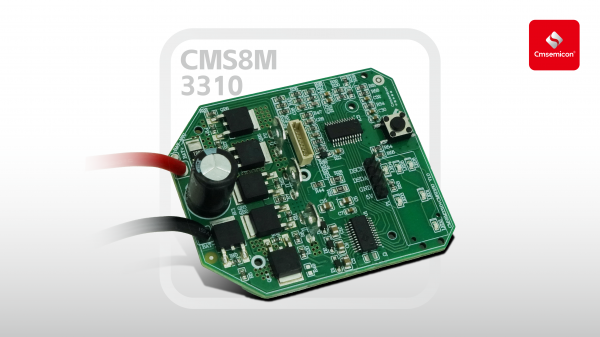

方案开发板

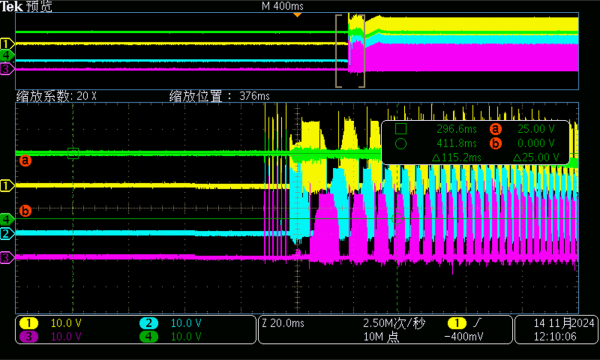

方案启动波形
方案运行波形
