A/D转换器的基本知识
1.概述
A/D 转换器用以实现模拟量向数字量的转换。 按转换原理可分为 4 种 : 计数式、 双积分式、逐次逼近式以及并行式 A/D 转换器。

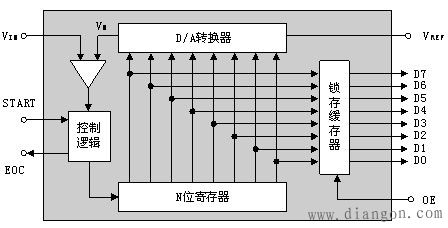

逐次逼近式 A/D 转换器是一种速度较快 , 精度较高的转换器 , 其转换时间大约在几微秒到几百微秒之间。逐次逼近式 A/D 转换器基本原理
2.A/D 转换器的主要技术指标
（1）分辨率
使输出数字量变化一个相邻数码所需输入模拟电压的变化量。常用二进制的位数表示。
例如 :12 位 ADC 的分辨率就是 12 位，一个 10V 满刻度的 12 位 ADC 能分辨
输入电压变化最小是 : 10V × 1/212=2.4mV
（2）量化误差
（3）偏移误差
（4）满刻度误差
（5）线性度
（6）绝对精度
（7）转换速率
3.典型 A/D 转换器芯片 ADC0809 简介

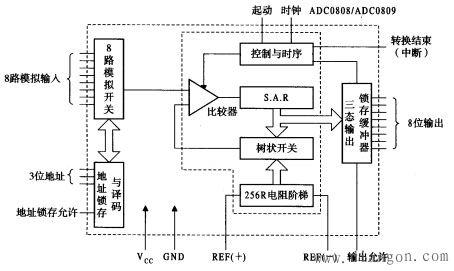

ADC0809 是 8 位 A/D 转换器。分辨率 8 位，带 8 个模拟量输入通道，有通道地址译码锁存器，输出带三态数据锁存器。

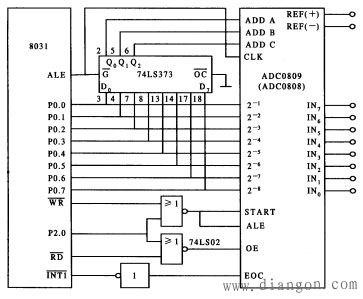

ADC0809 与 8031 的中断方式 接口电路

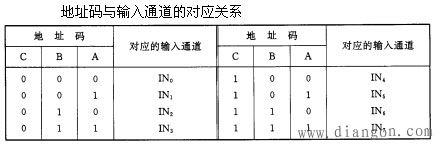

这里将 ADC0809 作为一个外部扩展的并行 I/O 口 , 直接由 8031 的 P2.0 和 WR 脉冲进行启动。因而其端口地址为 0FEFFH 。用中断方式读取转换结果的数字量 , 模拟量输入通道选择端 ADD A、 ADD B、 ADD C 分别与 8031 的 P0.0、 P0.1、 P0.2 直接相连 , CLK 由 8031 的 ALE 提供。 其读取通道 0 转换后的数字量程序段如下 :
ORG 1000H
INADC: SETB IT1 ; INT1 设为边沿触发
SETB EA ; 开中断 INT1
SETB EX1
MOV DPTR, # 0FEFFH ; 端口地址送 DPTR
MOV A, # 00H ; 选择 0 通道输入
MOVX @DPTR, A ; 启动输入
…
ORG 0013H
AJMP PINT1
PINT1: …
MOV DPTR, # 0FEFFH ; 端口地址送 DPTR
MOVX A, @DPTR ; 读取 IN0 的转换结果
MOV 50H, A ; 存入 50H 单元
MOV A, # 00H
MOVX @DPTR, A ; 启动 A/D, IN0 通道输入并转换
RETI ; 返回
