单片机C语言程序设计:定时器控制交通指示灯

单片机 C语言 程序设计 定时器 作者:admin 来源:不详 发布时间:2018-05-18 20:55:36   浏览:13

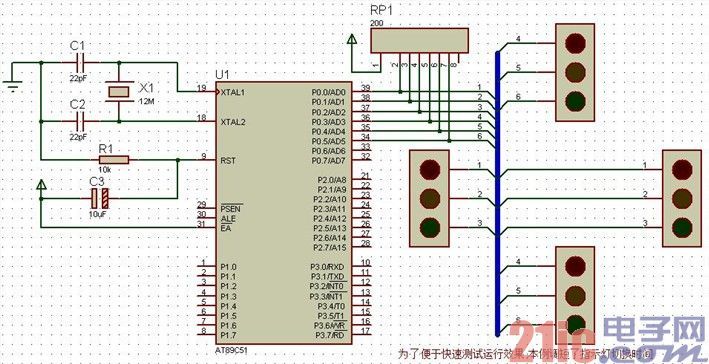

 /*  名称:定时器控制交通指示灯

        说明:东西向绿灯亮 5s 后,黄灯闪烁,闪烁 5 次亮红灯,

        红灯亮后,南北向由红灯变成绿灯,5s 后南北向黄灯闪烁,

        闪烁 5 次后亮红灯,东西向绿灯亮,如此往复。

*/

#include<reg51.h>

#define uchar unsigned char

#define uint unsigned int

sbit RED_A=P0^0; //东西向指示灯

sbit YELLOW_A=P0^1;

sbit GREEN_A=P0^2;

sbit RED_B=P0^3; //南北向指示灯

sbit YELLOW_B=P0^4;

sbit GREEN_B=P0^5;

//延时倍数,闪烁次数,操作类型

变量

uchar Time_Count=0,Flash_Count=0,Operation_Type=1;

//定时器 0 中断函数

void T0_INT() interrupt 1

{

TL0=-50000/256;

TH0=-50000%256;

switch(Operation_Type)

{

case 1: //东西向绿灯与南北向红灯亮 5s

RED_A=0;YELLOW_A=0;GREEN_A=1;

RED_B=1;YELLOW_B=0;GREEN_B=0;

if(++Time_Count!=100) return; //5s(100*50ms)切换

Time_Count=0;

Operation_Type=2;

break;

case 2: //东西向黄灯开始闪烁,绿灯关闭

if(++Time_Count!=8) return;

Time_Count=0;

YELLOW_A=~YELLOW_A;GREEN_A=0;

if(++Flash_Count!=10) return; //闪烁

Flash_Count=0;

Operation_Type=3;

break;

case 3: //东西向红灯与南北向绿灯亮 5s

RED_A=1;YELLOW_A=0;GREEN_A=0;

RED_B=0;YELLOW_B=0;GREEN_B=1;

if(++Time_Count!=100) return; //5s(100*50ms)切换

Time_Count=0;

                                        Operation_Type=4;

break;

case 4: //南北向黄灯开始闪烁,绿灯关闭

if(++Time_Count!=8) return;

Time_Count=0;

                                        YELLOW_B=~YELLOW_B;GREEN_A=0;

                                        if(++Flash_Count!=10) return; //闪烁

                                        Flash_Count=0;

                                        Operation_Type=1;

                                        break;

             }

      }

//主程序

void main()

{

TMOD=0x01;       //T0 方式 1

IE=0x82;

TR0=1;

while(1);

}
