单片机中的一些常见电路
首先是在看一个喇叭电路时，通过单片机的一个IO口来控制PNP管的导通与否，进而控制这个喇叭是否工作，下面介绍NPN、PNP管的相关知识：

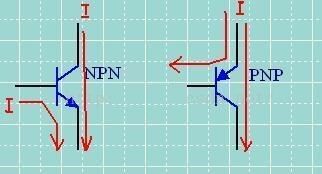

NPN和PNP主要就是电流方向和电压正负不同，说得“专业”一点，就是“极性”问题。
NPN 是用 B→E 的电流(IB)控制 C→E 的电流(IC)，E极电位最低，且正常放大时通常C极电位最高，即 VC > VB > VE
PNP 是用 E→B 的电流(IB)控制 E→C 的电流(IC)，E极电位最高，且正常放大时通常C极电位最低，即 VC < VB < VE
1.如果输入一个高电平，而输出需要一个低电平时，首选择npn。
2.如果输入一个低电平，而输出需要一个低电平时，首选择pnp。
3.如果输入一个低电平，而输出需要一个高电平时，首选择npn。
4.如果输入一个高电平，而输出需要一个高电平时，首选择pnp。
NPN和PNP型传感器的区别就是在与输出的电平不同，NPN输出低电平，PNP反之。
N是英文单词native的缩写，P是positive的缩写，分别代表正、负。
N材料中导电的东西是电子、P材料中导电的是空穴。
复位电路的工作原理
在书本上有介绍，51单片机要复位只需要在第9引脚接个高电平持续2us就可以实现，那这个过程是如何实现的呢?在单片机系统中，系统上电启动的时候复位一次，当按键按下的时候系统再次复位，如果释放后再按下，系统还会复位。所以可以通过按键的断开和闭合在运行的系统中控制其复位。
开机的时候为什么为复位

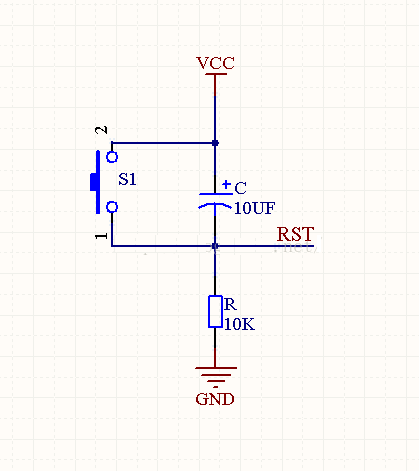

在电路图中，电容的的大小是10uf，电阻的大小是10k。所以根据公式，可以算出电容充电到电源电压的0.7倍(单片机的电源是5V，所以充电到0.7倍即为3.5V)，需要的时间是10K*10UF=0.1S。也就是说在电脑启动的0.1S内，电容两端的电压时在0~3.5V增加。这个时候10K电阻两端的电压为从5~1.5V减少(串联电路各处电压之和为总电压)。所以在0.1S内，RST引脚所接收到的电压是5V~1.5V。在5V正常工作的51单片机中小于1.5V的电压信号为低电平信号，而大于1.5V的电压信号为高电平信号。所以在开机0.1S内，单片机系统自动复位(RST引脚接收到的高电平信号时间为0.1S左右)。
按键按下的时候为什么会复位
在单片机启动0.1S后，电容C两端的电压持续充电为5V，这是时候10K电阻两端的电压接近于0V，RST处于低电平所以系统正常工作。当按键按下的时候，开关导通，这个时候电容两端形成了一个回路，电容被短路，所以在按键按下的这个过程中，电容开始释放之前充的电量。随着时间的推移，电容的电压在0.1S内，从5V释放到变为了1.5V，甚至更小。根据串联电路电压为各处之和，这个时候10K电阻两端的电压为3.5V，甚至更大，所以RST引脚又接收到高电平。单片机系统自动复位。
总结：
1、复位电路的原理是单片机RST引脚接收到2US以上的电平信号，只要保证电容的充放电时间大于2US，即可实现复位，所以电路中的电容值是可以改变的。
2、按键按下系统复位，是电容处于一个短路电路中，释放了所有的电能，电阻两端的电压增加引起的。
