AVR单片机的熔丝与解锁
AVR单片机的熔丝位配置是AVR单片机初学者很容易出错的地方，其实只要注意一些事项，还是能够尽量避免单片机被锁死，即使单片机被锁死，也可以使用一些方法解锁，本文讲述我在刚开始接触AVR单片机时熔丝位配置出现的一些问题。

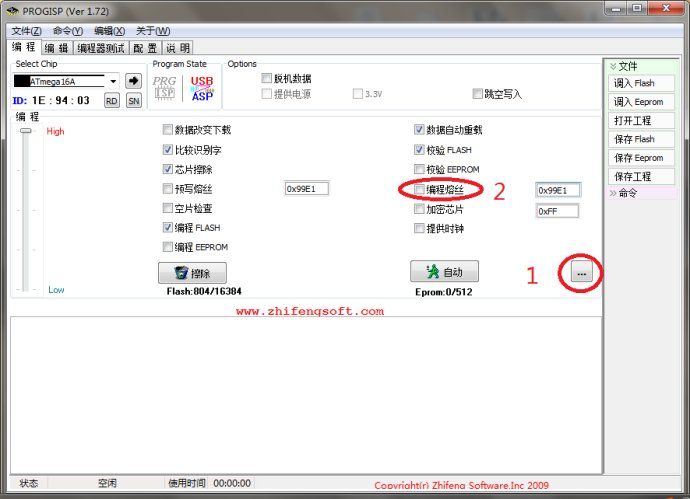

1、AVR单片机的熔丝位是比较独到的特征，可以控制系统的时钟，JTAG调试、看门狗、芯片加密等等。图1是progisp软件，对于初学者来说，对熔丝位不熟悉，可以先将2处的编程熔丝对勾去掉，这样在编程的时候，就不会对熔丝位进行编程，单片机出厂的默认设置就可以使用。点击1处进入熔丝位配置界面。
图1

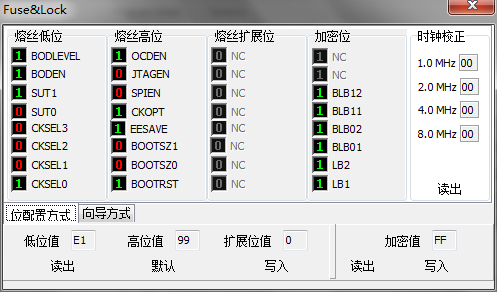

图2为位配置方式，这里的每一位都不能随意点击，尤其是熔丝低位控制时钟的地方，一般来说，直接对位进行配置并不安全，一定要确定是自己想要的熔丝配置才可以，如果不小心动了其中的熔丝位，可以通过读出或者默认，恢复熔丝配置，这样下载程序之后，比较安全。
图2 位配置方式

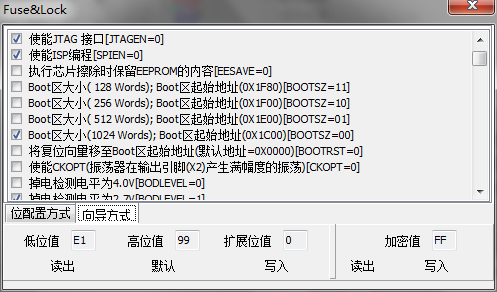

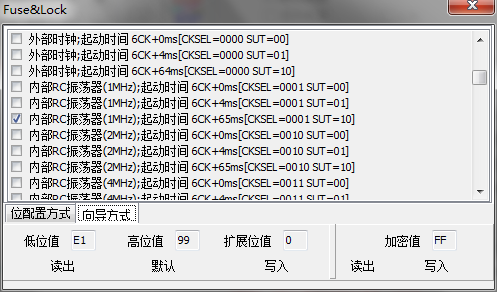

图3是向导方式，这里面有文字说明，打对勾就是选择，比如使能JTAG接口，使能ISP编程等，建议不要动这两个，如果同时关闭了ISP编程和JTAG接口，将不能下载程序。最值得主要的地方是时钟的配置，图4，刚买来的开发板，一般佩带了晶振，这个时候不要随便动时钟的选择，如果板子上有外部晶振，而你却选择了内部RC振荡器，这样会直接锁死单片机，同理，如果选择了外部晶振，但外部却没有安装晶振，也会锁死单片机。因此，配置时钟时一定确定好，时钟方式。
图3 向导方式
图4 时钟
在确定好熔丝位配置之后，就可以下载程序了，在调试程序的时候可能会多次下载程序，第一次熔丝配置正确后，就可以将熔丝编程去掉，以防万一。
2、单片机锁死之后解锁方法
单片机锁死之后，一般可以有几种方法来解锁，
第一种，高压编程器，这里你需要购买高压并行编程器，一般初学者不会有这个东西。
第二种，如果之前玩过51单片机或者周围有朋友有51单片机的话，可以使用51单片机来解锁，给51单片机供电，使其工作，将51单片机的ALE引脚引出，插在AVR单片机晶振的 XTAL1脚，在progisp软件下点击自动，这时就会解锁AVR单片机，之后再配置正确的熔丝位就可以了(这个方法试验成功)。

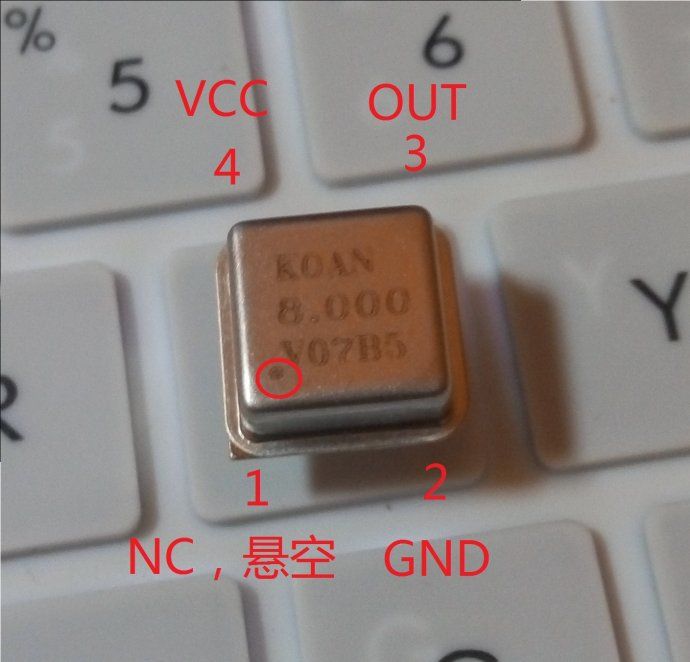

第三种，使用有源晶振，如果手边有有源晶振的话，这是最方便的解锁方法了，图5，小圆点在下，按照图示接线，将OUT连接到XTAL1，在progisp下编程，可以直接解锁。(试验成功)
图5 有源晶振
此外，还可以通过示波器产生1M以上方波，通过其他单片机产生方波，这些方法还没有尝试。

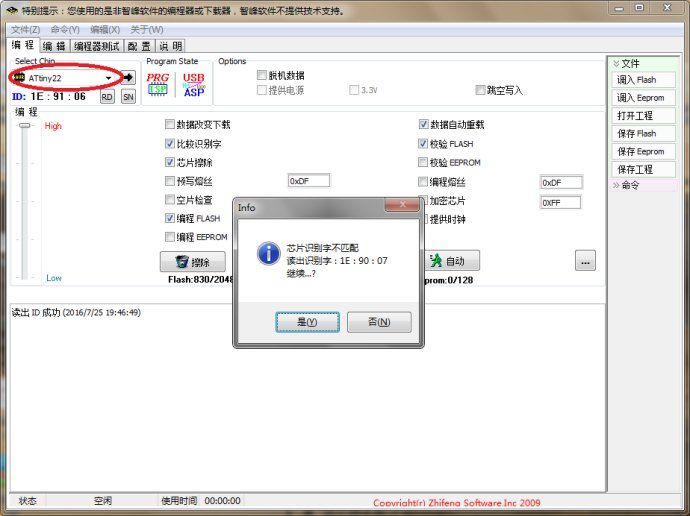

补充：选择芯片时一定要正确，否则会出现ID识别错误，如果出现这样的情况，千万不要选是，要选否，然后检查芯片的信号和线路连接。(图6)
图6
编辑：admin 最后修改时间：2018-05-25
