单片机存储器的配置

单片机 存储器 作者:admin 来源:不详 发布时间:2018-05-19 09:46:57   浏览:3

单片机存储器配置:

片内RAM 128字节(00H—7FH);

片内RAM前32个单元是工作寄存器区(00H—1FH)

片内RAM有128个可按位寻址的位,占16个单元。

位地址编号为:00H—7FH,分布在20H—2FH单元(P.27)

片内21个特殊功能寄存器(SFR)中:地址号能被 8整除的 SFR中的各位也可按位寻址(P.27-28)

可寻址片外RAM 64K字节 (0000H—FFFFH)

可寻址片外ROM 64K字节 (0000H—FFFFH)

片内 ROM 4K字节 (000H—FFFH)

扩展阅读:半导体存储器

存储器配置(片内RAM)

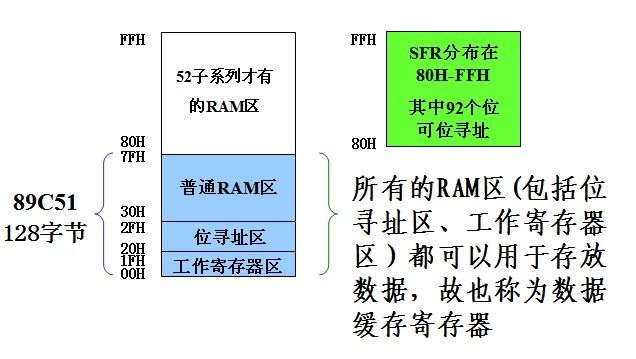

1、片内RAM 128字节(00H—7FH)

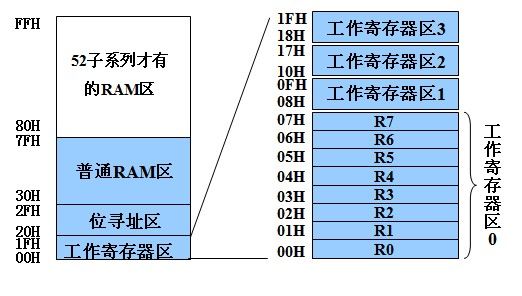

2、片内RAM前32个单元是工作寄存器区 (00H—1FH)


3、片内RAM前32个单元是工作寄存器区 (00H—1FH)

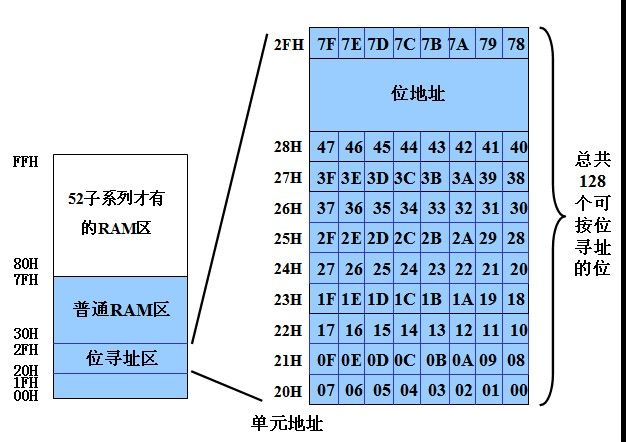

4、片内RAM中有128个可按位寻址的位。

位地址:00H—7FH

分布在:20H—2FH单元


5、片内RAM中有128个可按位寻址的位。

位地址:00H—7FH

分布在:20H—2FH单元

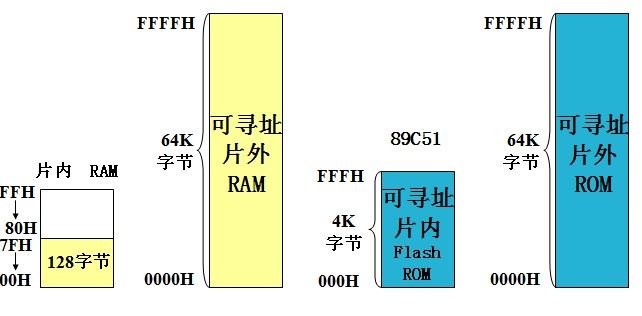

6、可寻址片外RAM 64K字节 (0000H—FFFFH);

可寻址片外ROM 64K字节 (0000H—FFFFH);

片内 ROM 4K字节 ( 000H— FFFH);
