国产超低功耗华大单片机HC32F003开发板上手入门

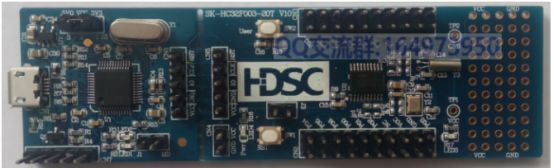

今天介绍下国产超低功耗华大单片机HC32F003开发板上手后的入门操作。HC32F003开发板（如下图所示）分为板载调试模块（左半部分）和MCU开发电路（右半部分）。二者中间通过邮票孔相连，如果将板子从中间掰开，板载调试模块就可以当一个CMSIS-DAP的仿真器来使用。
一、准备工作
我们可以到华大半导体官网上下载专区下载HC32F003_SDK应用开发套件。如下图所示。这个套件中包含了HC32F003芯片的数据手册、用户手册、集成开发环境支持包、开发板原理图、库文件及样例、用户开发手册、仿真器编程器软件及使用说明、最小开发工程模板和应用笔记。
二、驱动安装
通过在板调试模块实现编译器和烧录器功能时，需安装虚拟串口驱动。大多数的情况下电脑可以自行驱动起来。驱动不成功可以安装虚拟串口驱动 cdc drivers，以 Windows7_x64 为例，按以下步骤安装：
1. 打开虚拟串口驱动存放目录，选择 cdc drivers/win7/x64，点击 dpinst_x64.exe，选择【是】进入下一步；
?
2.选择【始终安装此驱动程序软件(I)】进行安装；
?
3. 通过 micro-USB 线将开发板与电脑连接，正确安装驱动后会在端口（COM和LPT）下面会显示HDSC CMSIS-DAP Communications Port(COM X)。
三、支持包安装
以MDK为例，在集成开发环境支持包的文件夹下找到MDK_IDE文件夹，双击HDSC.HC32F003.1.0.1.pack文件，芯片的MDK支持包会自动安装到MDK的相应目录中。
四、例程调试
接下来介绍如何进行项目的编译及仿真调试。按照国际通用惯例先调试个LED点灯程序。双击打开\HC32F003_SDK\驱动库及样例\HC32F003_DDL_Rev1.0.0\example\gpio\gpio_inout\MDK 文件夹下的 gpio_inout.uvprojx 工程文件。在工程中点击魔法棒，选中Device选项，在其中选中HC32F003C4PA。如下图所示。
选中Debug项，在Use中选中CMSIS-CAP Debugger，点击Settings.
?
弹出的对话框中可以在Debug项Port:选SW，SW Device中可以看到SWDIO中会出现芯片的相应信息。
?
在此界面选中Flash Download项会进入到芯片的Flash文件设置，进入后可以看到相应芯片Flash型号，如果没有显示，或是显示错误可以点击Add时行添加。所有信息到正确后点击OK关闭设置。
?

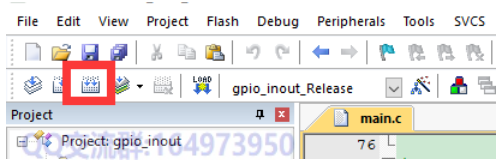

点击下图所示Rebuild图标对工程进行编译。

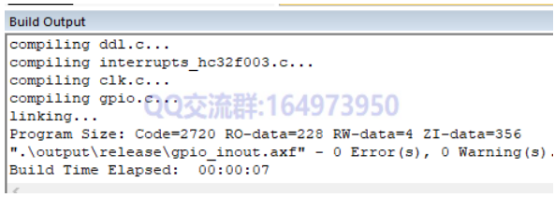

编译完成如下图所示：
点击下图所示图标就可以把程序到开发板的芯片中并进入仿真状态。

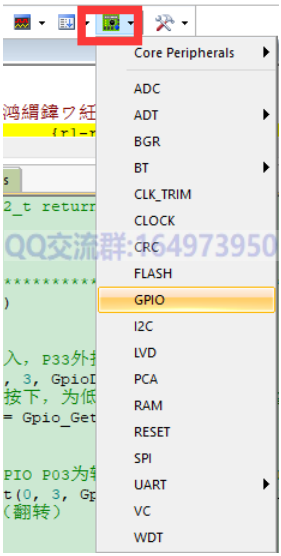

进入仿真状态后点击下图图标可以调出外设的寄存器进行仿真观察。

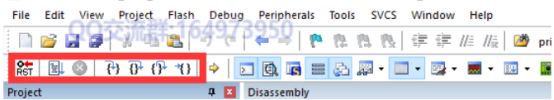

点击下图的图标就可以对根据自己的需要对工程进行仿真。
我们点击全速运行，当按下开发板中的SW2按键后，会看到开发板上的LED3会每隔一秒进行一次亮灭转换，程序功能正常。以上就是关于国产超低功耗华大MCU HC32F003开发板上手入门的介绍，其它更多内容请参考本博主其它的文章。
