航顺芯片HK32F030F4P6在上海沪工电焊机上的应用
航顺芯片HK32F030F4P6在上海沪工电焊机上的应用解析
焊机是指为焊接提供一定特性电源的电器。上海沪工电焊机ZX7 200NII采用了先进的IGBT单管和快速恢复二极管单管作为控制和传递的主要器件，加上专门开发的控制电路，控制方案中设计了可以均匀调节的焊接电流，使得弧焊电源取得了良好的焊接工艺适应性。完善的焊接机动态保护功能，确保焊接机使用更加安全可靠。适用于低碳钢、不锈钢、高强钢、合金钢等焊接。根据CISPR11要求确定该设备的电磁兼容分类为：A类。
上海沪工电焊机ZX7 200NII功能特点：
体积小重量轻，特别适用于装簧、维修、野外作业。
卓越的引弧性能和熔滴过渡特性。
保护功能方面，具备过热保护功能，电网补偿能力不低于正负10%。控制系统抗干扰能力强，能以小于1ms的速度响应电网、工件、焊条及人工操作等因素的变化，保持稳定电流的输出。
便利的接插功能，便携式ZX7 200NII焊机全部采用接插件的形式进行外部连接，连接快速、安全、简单、可靠。

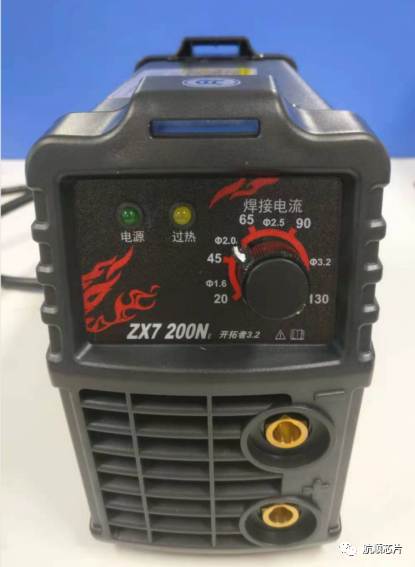

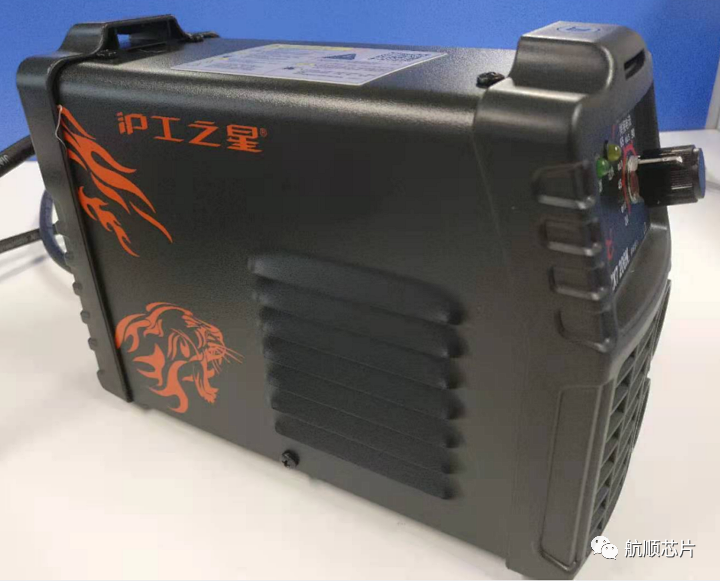

● 焊机实物图

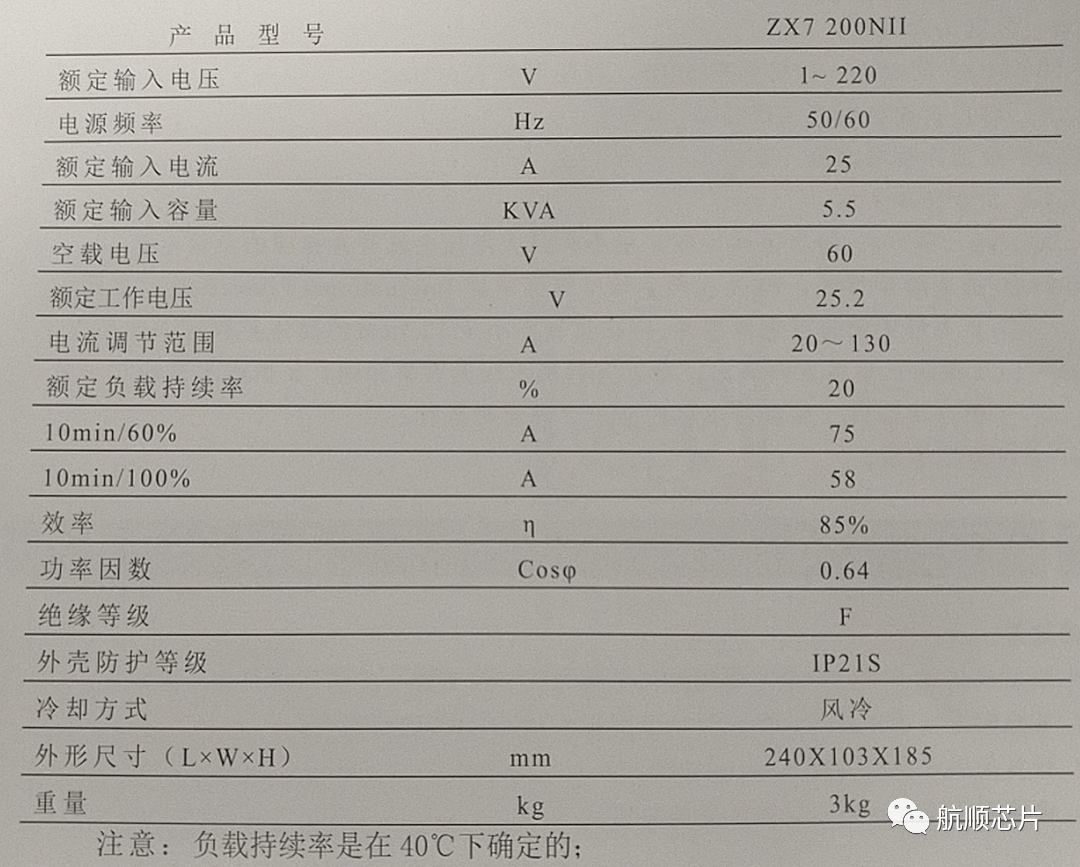

焊机主要技术参数
焊机原理框图
方案特点
采用航顺芯片HK32F030F4P6作为该电焊机的核心控制芯片，通过该芯片的高精度ADC外设及快速I/O控制响应能力，实现智能宽电压设计，具备有过热、过流、过载、绝缘多重保护，使用更加安全，产品更加稳定可靠。灵活可调节的PWM输出，保证了卓越的引弧性能和熔滴过渡性能，进一步使得产品工作更加安全可靠。
◆CPU
Ø ARM Cortex-M0 内核
Ø 最高时钟频率：72MHz
Ø 24 位 System Tick 定时器
Ø 支持 CPU Event 信号输入至 MCU 引脚，实现与板级其它 SOC CPU 的联动
◆工作电压范围
Ø 单电源域：主电源 VDD为 2.0 V ~ 5.5V
◆工作温度范围：-40℃ ~ +105℃
◆VDD 典型工作电流
Ø 运行（Run）模式：13.23 mA/72MHz@3.3V
Ø 睡眠（Sleep）模式：5.44 mA@3.3V
Ø 停机（Stop）模式：
n LDO 低功耗：10 μA@3.3V
n LDO 全速工作：128 μA@3.3V
Ø 待机（Standby）模式：1.64 μA@3.3V
◆存储器
Ø 最高 64 Kbyte 的 Flash 存储器
Ø 具有代码安全保护功能，可分别设置读保护和写保护
Ø 支持存储于 Flash 的指令和数据加密，以防止 Flash 内容被物理攻击
Ø 10 Kbyte SRAM
◆时钟
Ø 外部 HSE：4~16 MHz，典型频率为 8 MHz
Ø 外部 LSE：32.768 kHz
Ø 片内 HSI：8 MHz/14 MHz/56 MHz
Ø 片内 LSI：40 kHz
Ø PLL 时钟
Ø 芯片管脚输入时钟
◆复位
Ø 外部管脚复位
Ø 电源上电/掉电复位
Ø 软件复位
Ø 看门狗定时器复位（IWDG 和 WWDG）
Ø 低功耗模式复位
◆可编程电压监测器（PVD）
Ø 8 级检测电压门限可调
Ø 上升沿和下降沿检测可配置
◆GPIO
Ø 多达 55 个 GPIO 引脚
Ø 每个 GPIO 引脚均可配置为外部中断输入
Ø 提供最高 20 mA 驱动电流
◆DMA
Ø 5 个通道的 DMA 控制器
Ø 支持 Timer、ADC、SPI、I2C、USART 等多种外设触发
◆安全加密
Ø CRC 计算单元
◆数据通信接口
Ø 2 个 USART：支持主同步SPI 和调制解调器控制，具有ISO7816 接口、LIN、IrDA 能力、自动波特率检测和唤醒特性
Ø 2 个高速 SPI：支持4至 16 个可编程比特帧和复用的I2S接口
Ø 2 个 I2C：支持极速模式（1 Mbit/s）、SMBus 和 PMBus，可从停机模式唤醒
◆定时器
Ø 1 个高级控制定时器（TIM1）
Ø 5 个通用定时器（TIM3/TIM14/TIM15/TIM16/TIM17）
Ø 1 个基本定时器（TIM6）
◆日历RTC，具有闹钟功能，可从停机/待机模式周期唤醒
◆片内模拟电路
Ø 1 个 12 位的 ADC：16 个外部模拟信号输入通道，支持最高 1 MSPS 采样频率的自动连续转 换和扫描转换
Ø 1 个温度传感器：模拟输出在内部连接到 A/D 转换器独立通道
◆定点数除法/开方运算单元
Ø 支持 32 位定点数除法，可同时获得商和余数
Ø 支持 32 位定点数高精度开方
◆CPU 跟踪和调试
Ø SWD 调试端口
◆可靠性
Ø 通过 HBM2000V/CDM500V/MM200V/LU
如需要了解更多航顺MCU产品，请联系航顺核心代理商，颖特新科技，或者扫码联系我们！
在之前的介绍中，我们也为大家介绍了航顺芯片HK32F030K6T6应用于长虹卫博士智能扫吸机器人，也是目前我们主推的非常成熟的解决方案！
