航顺芯片HK32F103xC/D/E USB枚举情况分析
HK32F103x/C/D/E是航顺芯片公司推出的中大容量的32位MCU芯片,内部集成丰富且强大的外设,如SPI/IIC/UART/USB/FSMC/SDIO等。有客户在快速替换使用过程中,遇到过使用HAL库的USB枚举失败的情况:直接插入电脑USB口是枚举失败,不能识别;经过HUB插入的话能识别,但是驱动有问题(带黄色三角形、感叹号)。

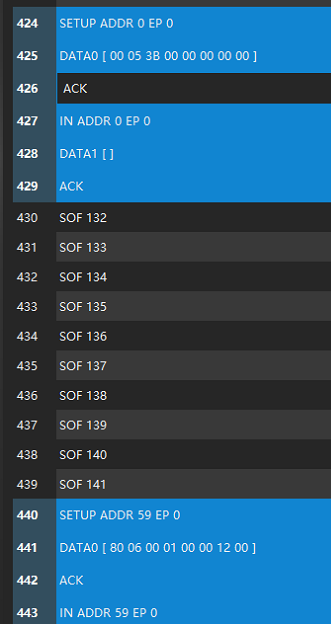

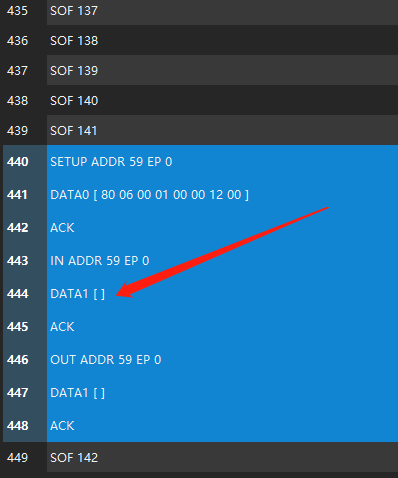

通过逻辑分析仪+DSView上位机进行跟踪,分析通信数据,注意到通信异常,如下红色箭头所指:
进一步分析确认(根本原因):
在设定地址的包之后(条件1),接着下一个获取设备描述符的请求包(setup)来了之后(条件2),芯片会把Tx状态设置为Valid(而不是预期的NAK),导致在随后的IN包来了之后马上发出DATA1[],即还未来得及填充有效数据。所以导致后续枚举失败。
解决方案:

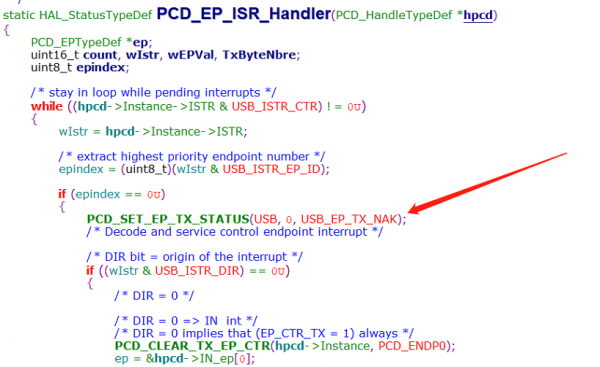

进入USB中断处理函数PCD_EP_ISR_Handler()里面,把USB端点0的Tx状态设置为NAK即可,即添加上以下这句就可以了:PCD_SET_EP_TX_STATUS(USB, 0, USB_EP_TX_NAK);
添加之后,可以正常枚举(如下)和进行USB通信功能。
