航顺芯片HK32F030MJ4M6开发板评测
航顺 HK32F030M系列芯片是性价比非常高的，pin to pin兼容STM8S003的M0内核单片机，拿到HK32F030M开发板后，我们应该怎么开发呢？
注意事项：
- SWD仿真下载时，需要把PB5下载连接冒和PD5连接冒插上；
- 使用复位键时把PA0插上连接冒；
- lO口全部与外接功能接口分离，需要使用时，用连接冒插上；
- USB 转串口模块 (TXD与PD6/RXT与PA3用连接冒相连,需要把USB稳压3.3V连接冒插上)；
- 使用蜂鸣器时，把蜂鸣器供电连接冒插上；
- lO/LED指示灯参考电路图；
- 数码管位置预定客户自已选择共阴或共阳数码管；
- 使用电路图和开发板一起参考更详细具体。

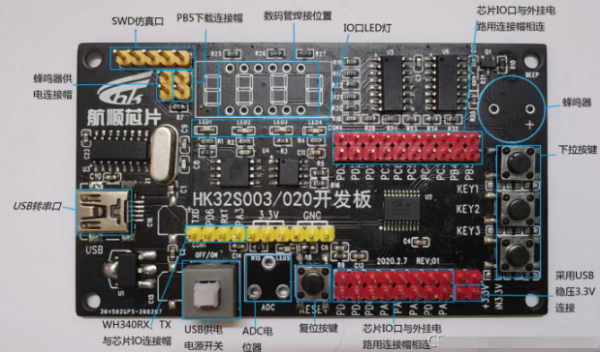

航顺HK32S003/020开发板
仿真工具支持 J-LINK/ST-LINK/U-LINK 等，推荐使用 Keil MDK5.10 /IAR 8.20 以上版本的在线仿真编译工具

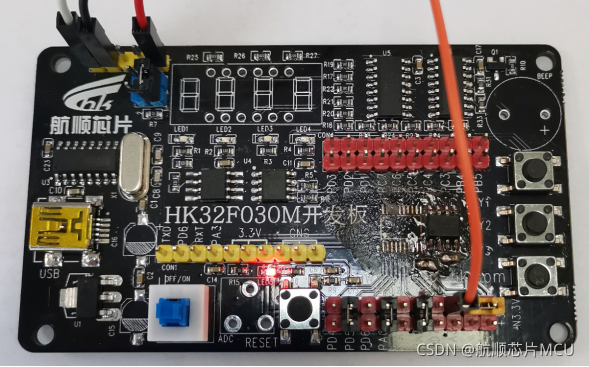

航顺HK32F030M开发板
我现在测试的是HK32F030MJ4M6-SO8N封装
HK32F030MJ4M6-SO8N封装是注意烧写SWD仿真下载接线口
SO8N封装的引脚第8脚SWDIO接在板子上的PD5,和20pin的一样，SWCLK按数据手册应该是第6脚，但我现在用的这SON8是老芯片，老芯片的SWCLK是在第5脚，接在板子上的PA3位置。就因为这个试了没下一个小时，以为是软件问题一直读不到芯片。按这接法SWD仿真下载就没问题了，后期新芯片出来了引脚要注意变更。
遇到的软件设置问题
我用的是J-link SWD仿真下载烧写。
先下载J-link软件安装，安装好后驱动也安装好了，软件可以自己下载，购买J-link硬件也有提供。
安装KEIL,主要是KEIL设置问题，

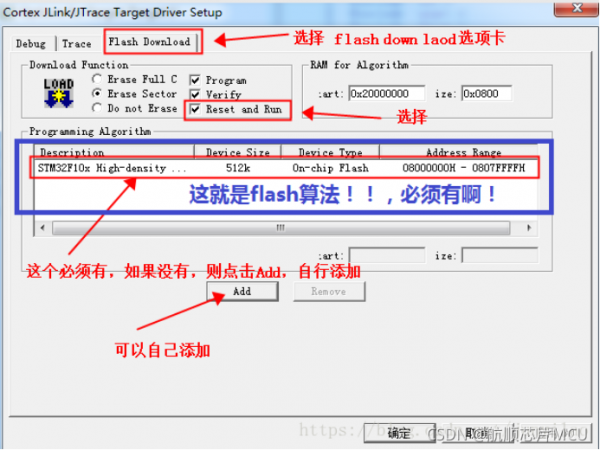

这时需要添加对应的flash算法，首先确定你已经安装了对应的pack包。
标题

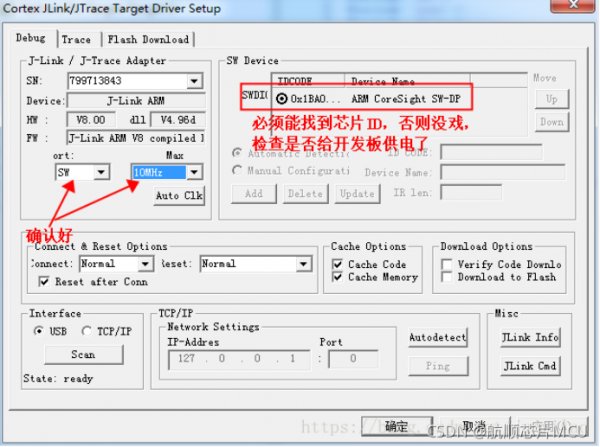

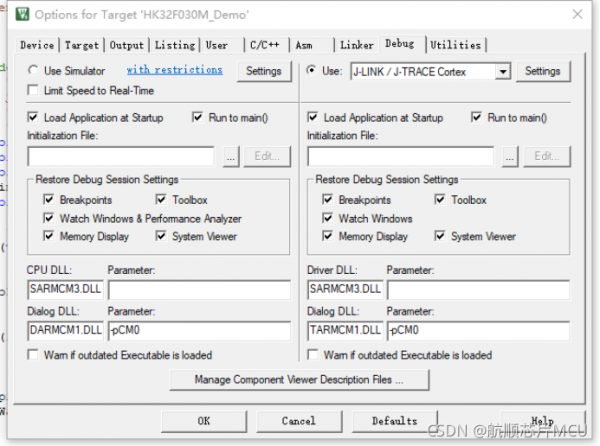

这里选J-LINK后点击后面settings
1.
2.
3.设置完之后，最后点击确定，即可完成设置。

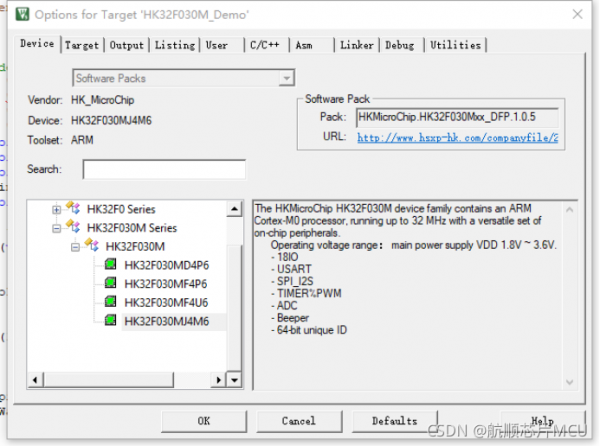

4.还需要在这里选择你使用的芯片型号5.
6.1.添加对应的型号，2.添加对应的flash算法。
7.一定要记得激活，不然会仿真下载不了。
SON8封装引脚有限，如果下载例程后占用了SWD下载引脚就再也不好下载，好多说按复位键可以下载，但WON8这封装我没成功过，只有换了个新和芯片上去，pin20的按复位有成功再次烧写。所以下载例程测试时一定要注意这点。
编辑：zzy 最后修改时间：2022-04-13
