电阻应变式传感器,电阻式传感器
电阻式传感器与相应的测量电路组成的测力、测压、称重、测位移、加速度、扭矩等测量仪表是冶金、电力、交通、石化、商业、生物医学和国防等部门进行自动称重、过程检测和实现生产过程自动化不可缺少的工具之一。
电阻式传感器是利用一定的方式将被测量的变化转化为敏感元件电阻参数的变化，再通过电路转变成电压或电流信号的输出，从而实现非电量的测量。
可用于各种机械量和热工量的检测，如用来测量力、压力、位移、应变、速度、加速度、温度和湿度等。它结构简单，性能稳定，成本低廉，在许多行业得到了广泛应用。
由于构成电阻的材料及种类很多，引起电阻变化的物理原因也很多，这就构成了各种各样的电阻式传感元件以及由这些元件构成的电阻式传感器。
1.电阻式传感器的优缺点：①电阻式传感器的优点：有较大的非线性、输出信号较弱，但可采取一定的补偿措施。因此它广泛应用于自动测试和控制技术中,电阻应变式传感器中的电阻应变片具有金属的应变效应，即在外力作用下产生机械形变，从而使电阻值随之发生相应的变化 ②电阻式传感器的缺点：对于大应变有较大的非线性、但输出信号较弱,随着时间和环境的变化，构成传感器的材料和器件性能会发生变化。因此不适用于长期监测，因为时漂、温漂较大，长时间测的话可能就无法取得真实有效的数据,易受到电场、磁场、振动、辐射、气压、声压、气流等的影响。
2.电阻应变式传感器：电阻应变式传感器是根据电阻应变效应的原理制成的，将测量物体的变形转换成电阻的变化,主要用于机械量的检测中，如力、压力等物理量的检测中，其应用最为广泛的形式是电阻应变片。

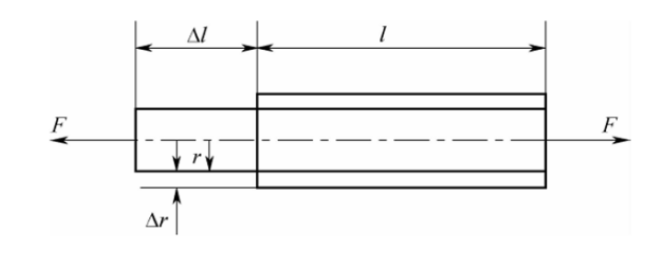

电阻应变效应：导体或半导体材料在外力作用下会产生机械形变，其电阻值也发生相应改变，这种现象称为电阻应变效应。金属电阻应变片的工作原理就是电阻应变效应。
3.电阻应变式传感器的测量电路：电阻应变式传感器的测量电路按照工作电源分为直流电源测量电路和交流电源测量电路两种

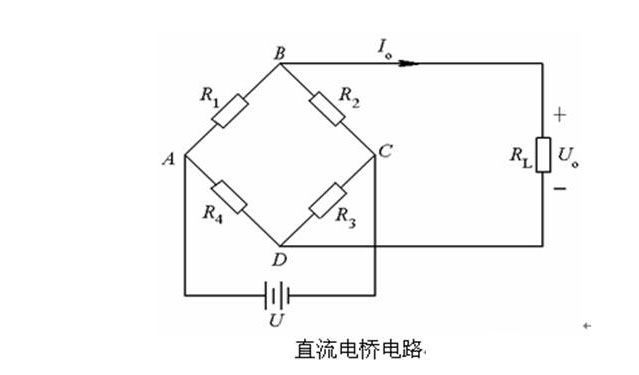

①直流电桥电路,直流电桥电路是由连接成环形的四个桥臂组成的，每个桥臂上是一个电阻，分别为R1、R2、R3及R4，他们可全部或部分是应变片。

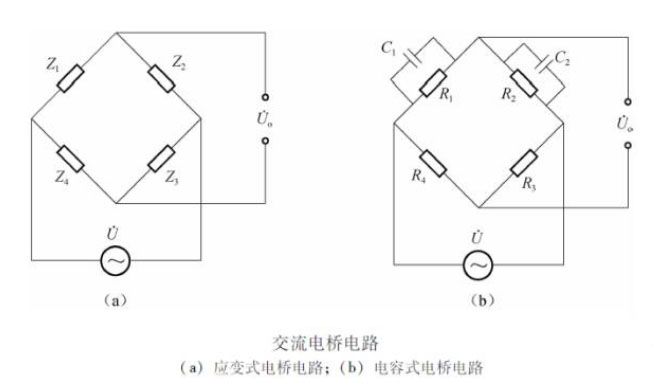

②交流电桥电路,由于应变电桥输出电压很小，一般都要加放大器，而直流放大器易于产生零漂，因此应变电桥多采用交流电桥。
4.电阻应变式传感器的应用,电阻应变片的应用有两个方面：一是作为敏感元件，可直接用于被测试件的应变测量；另一方面作为转换元件，通过弹性元件构成传感器，可用于对任何能转换成弹性元件应变的其他物理量的间接测量。
应变片式传感器的特点：①应用和测量范围广 ②分辨率和灵敏度高、精度较高 ③结构轻小，对试件影响小，环境适应性强，频率响应好 ④商品化，选用方便，便于实现远距离、自动化测量。

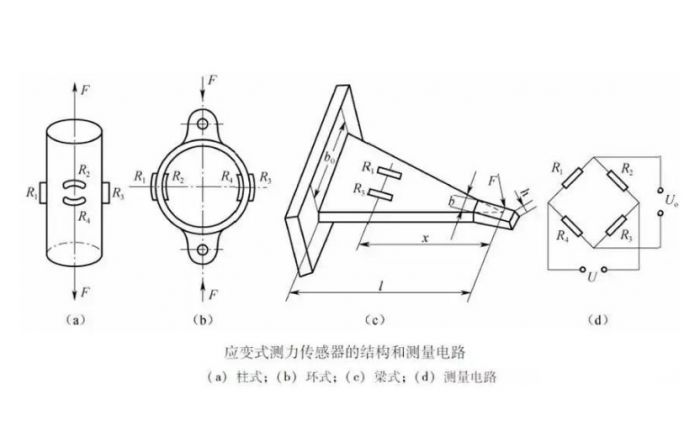

测力传感器：

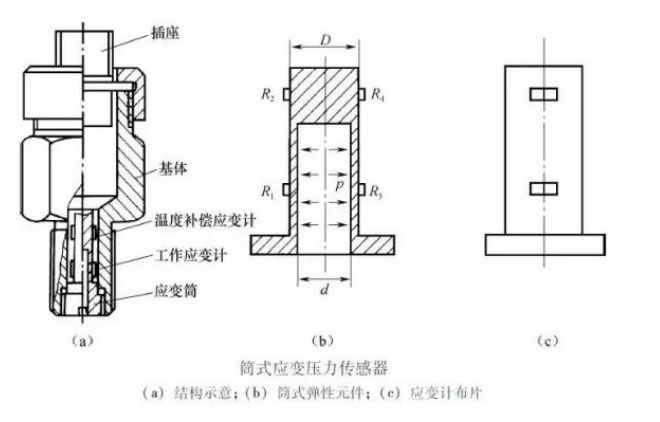

压力传感器：
