村田推出使用贱金属电极技术的CERALOCK

贴片晶振 村田晶振 作者:admin 来源:不详 发布时间:2018-03-28 14:51:43   浏览:111

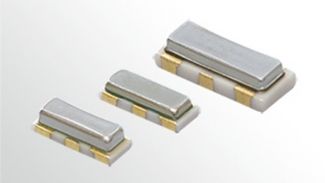

株式会社村田制作所将基板层间电极材料不使用贵金属(钯)的MHz频带的片状型CERALOCK®商品化。本产品将于2018年4月开始量产。

村田晶振

村田的CERALOCK®依托独特的多层化技术,在基板上形成了振荡电路上所需的负荷容量。

传统产品*1在此基板的层间电极材料上使用贵金属(钯),而此次商品化的CSTNR-G-C/L、CSTNE-G、CSTNE-V系列通过贱金属电极技术使层间电极材料替换为镍,解决了供应风险和价格上涨等潜在的问题。

新产品的电气性能和耐气候性能与传统产品一样,且因外形尺和电极图案也一样*2,所以可直接替换传统产品。此外,与传统产品一样,窄公差产品和汽车市场用的高温对应产品也增至产品阵容。

补充
*1 传统产品:CSTCR-G-C/L、CSTCE-G、CSTCE-V系列
*2 一部分传统产品的电极图案发生变更。详情敬请咨询。

产品特点
因为不使用贵金属,所以可长期稳定供应
电气特性以及耐气候性能和传统产品一样
因为与传统产品具有同样的焊盘图案,所以可不变更基板设计进行替换
※一部分系列除外

产品一览

 替换对象系列
用途
频率
(MHz)
公差*1系列关联网站
传统产品贱金属电极品
汽车用4.000 - 7.999标准CSTCR_G_B *2品号对应表 >
CSTCR_G_CCSTNR_G_C
8.000 - 13.999标准CSTCE_G_ACSTNE_G_A
CSTCE_G_CCSTNE_G_C
14.000 - 20.000标准CSTCE_V_CCSTNE_V_C
CSTCE_V_A
CSTCE_V_CCSTNE_V_C
消费・工业用4.000 - 7.999标准CSTCR_G *2
CSTCR_G_LCSTNR_G_L
8.000 - 13.999标准CSTCE_GCSTNE_G
CSTCE_G_LCSTNE_G_L
14.000 - 20.000标准CSTCE_VCSTNE_V
CSTCE_V_L

CSTNE_V_L

*1) 标准公差:频率公差±0.5%

窄公差:频率公差±0.1%以内

*2) 钯从未不使用。

与传统产品的不同点

対象项目传统产品贱金属电极品关联网站
全系列品番CSTC□CSTN品号
表示法 >
材料 结构图 >
 基板层间电极PdNi
基板外部电极

AgCu
电气性能
机械性能
耐侯性能
比较图 >
外观
外形尺寸
窄公差品频率公差±0.1%±0.07%
标准公差品
消费・工业用
窄公差品
工作温度范围0 to +70℃-20 to +85℃
消费・工业用
标准公差品
-20 to +80℃-40 to +85℃
汽车用
4.000
- 7.999MHz
焊盘图案
8.000
- 13.999MHz
14.000
- 20.000MHz
一部分存在变更:电极图案变更 >

关于村田

株式会社村田制作所是一家进行基于陶瓷的无源电子元件与解决方案、通信模块和电源模块之设计、制造与销售的全球领先企业。村田致力于开发先进的电子材料以及领先的多功能和高密度模块。公司的员工和制造基地遍布世界各地。有需要或者疑问不妨找村田代理-深圳颖特新科技,0755-82591179。
