新唐因应客户大量 IC 烧录需求，也提供了一对多的烧录解决方案。利用先前介绍的 ICP 烧录软件，再配合新唐的 Nu-Link-Gang 量产烧录器 ( 图一 ) 及上板 ( 图二 )，即可进行一对四的烧录，无论是同样的四颗芯片，或是四颗不同的芯片，都可以在 Nu-Link-Gang 烧录器上同时进行脱机烧录 ( Offline ICP )。此篇文章将说明利用 Nu-Link-Gang 进行一对多烧录的步骤，Nu-Link-Gang 烧录器的信息在新唐官网的「软件与工具」中「硬件」目录下，详细的使用方式可以参考用户手册。

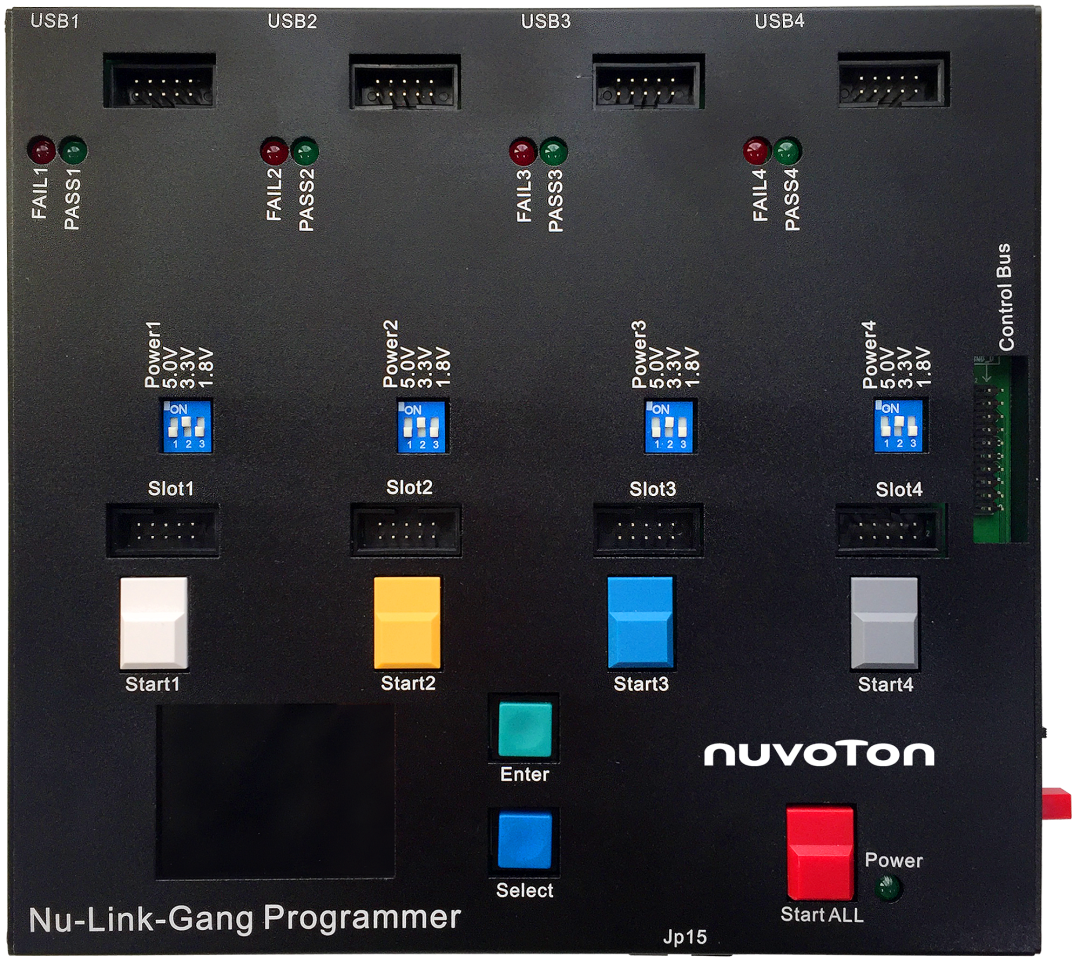

图一、Nu-Link-Gang 量产烧录器

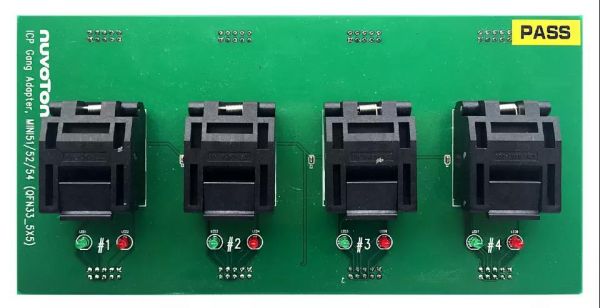

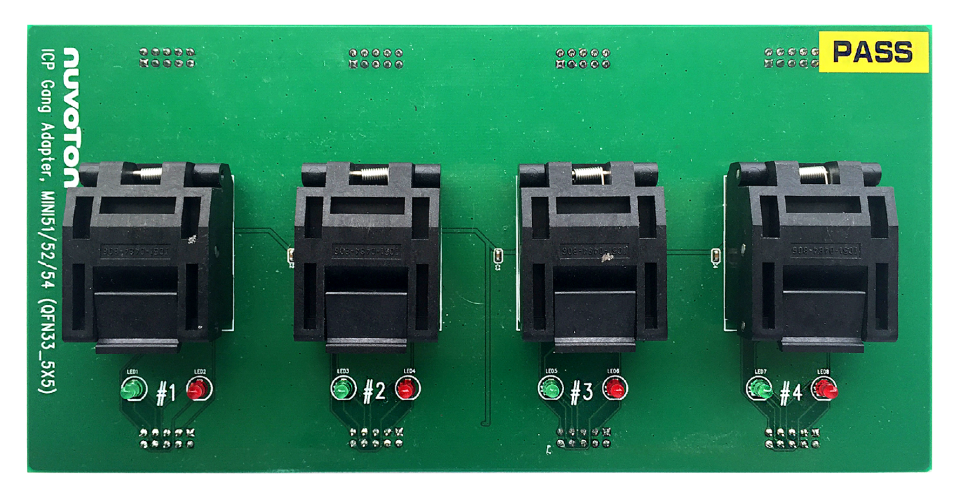

图二、Nu-Link-Gang 量产烧录器上板
Nu-Link-Gang 烧录器设定
1. 烧录电压选择：透过烧录电压选择开关切换烧录电压 ( 图三 )。
四个烧录单元有各自对应的选择开关，可分别设置不同的烧录电压。

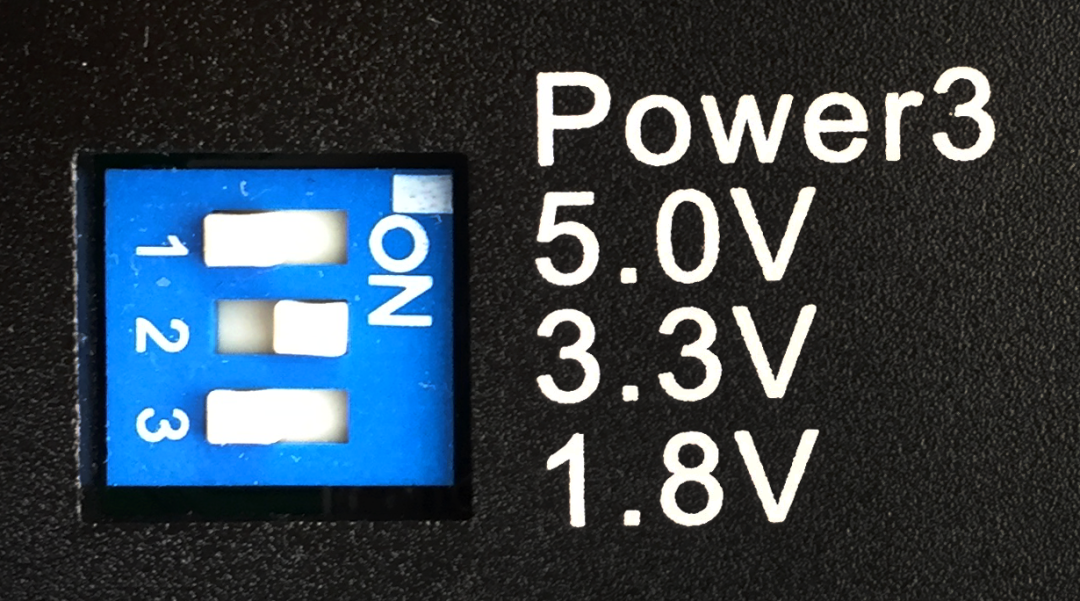

图三、烧录电压选择
2. 烧录模式：将开关拨至 Single Start 个别烧录或是 All Start 同时烧录 ( 图四 )。
图四、烧录模式切换开关
Nu-Link-Gang 连接
将 Nu-Link-Gang 烧录器通电，并透过 USB 与计算机连接。Nu-Link-Gang共有四个 USB 孔位对应四个烧录单元，必须分别对四个 USB 孔位进行烧录设定。
烧录设定
按下连接按钮连至 Nu-Link-Gang 烧录器。
加载欲烧录文件：文件可选择加载 APROM、数据 Flash、LDROM 或 SPROM。
设定配置位：如时钟源、欠压电压值等等，也可选择做安全加密。
编程：配合加载位置做选择。
编程选项：勾选脱机烧写模式。
开始：按下开始，将文件及设定存入 Nu-Link-Gang 烧录器。
也可选择导出存成 ICP 项目文件，未来导入该 ICP 文件便可回复所有设置。

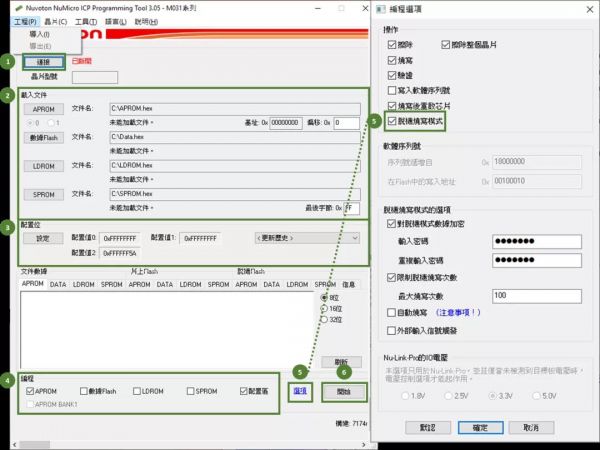

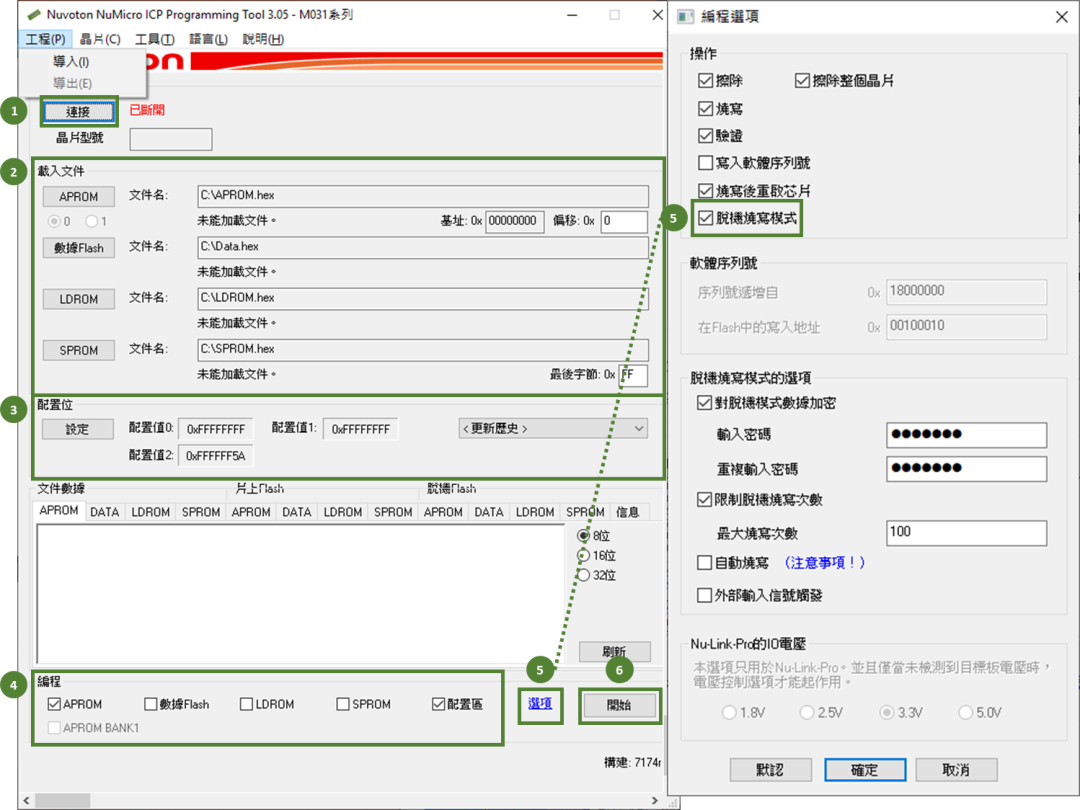

图五、Nu-Link-Gang ICP 设定步骤
芯片连接
插入上板：将上板对齐固定座及烧录器座并压紧。
置入芯片：将芯片置入插口中。

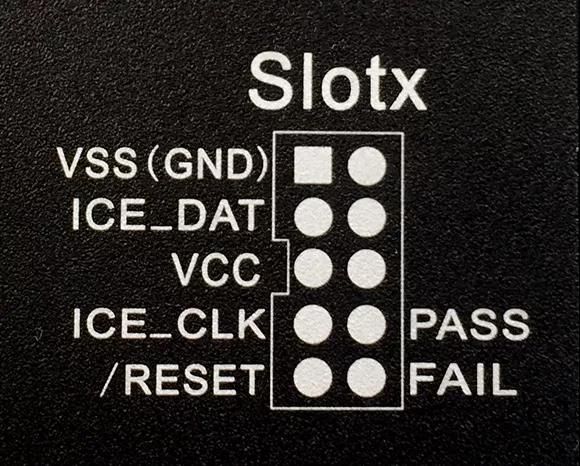

使用治具 (若无上板时才需使用)：连接烧录器座五只脚位 ( 图六 )，VCC 电压为烧录电压选择设定。

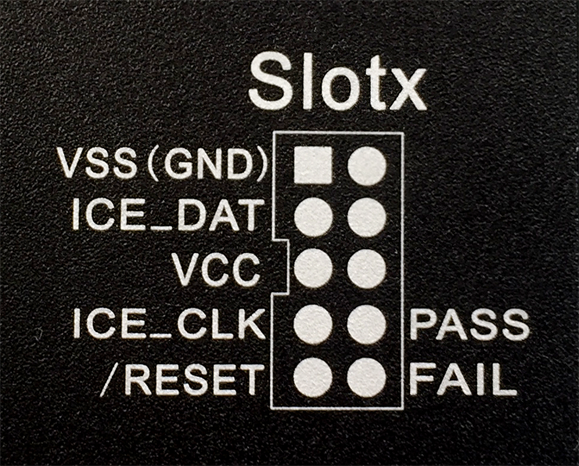

图六、烧录器座脚位表
量产烧录

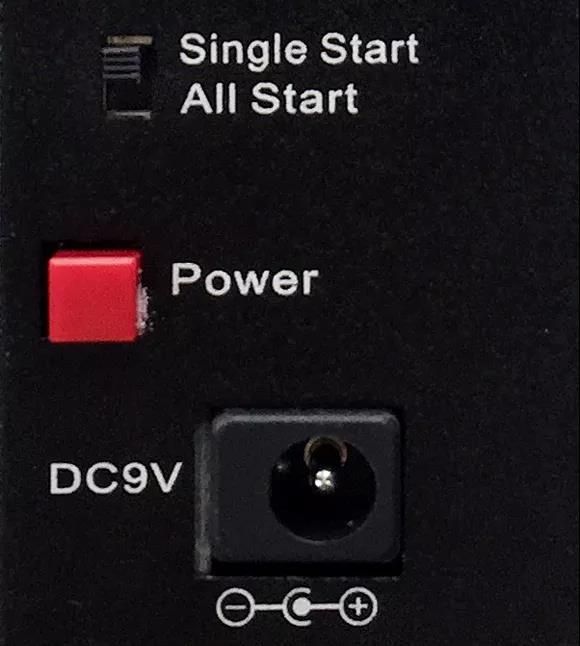

按下电源开关。
开始烧录：根据步骤 1-2 烧录模式设定，按下对应烧录键。
更换芯片：状态指示灯亮表示烧录完成，可更换芯片。

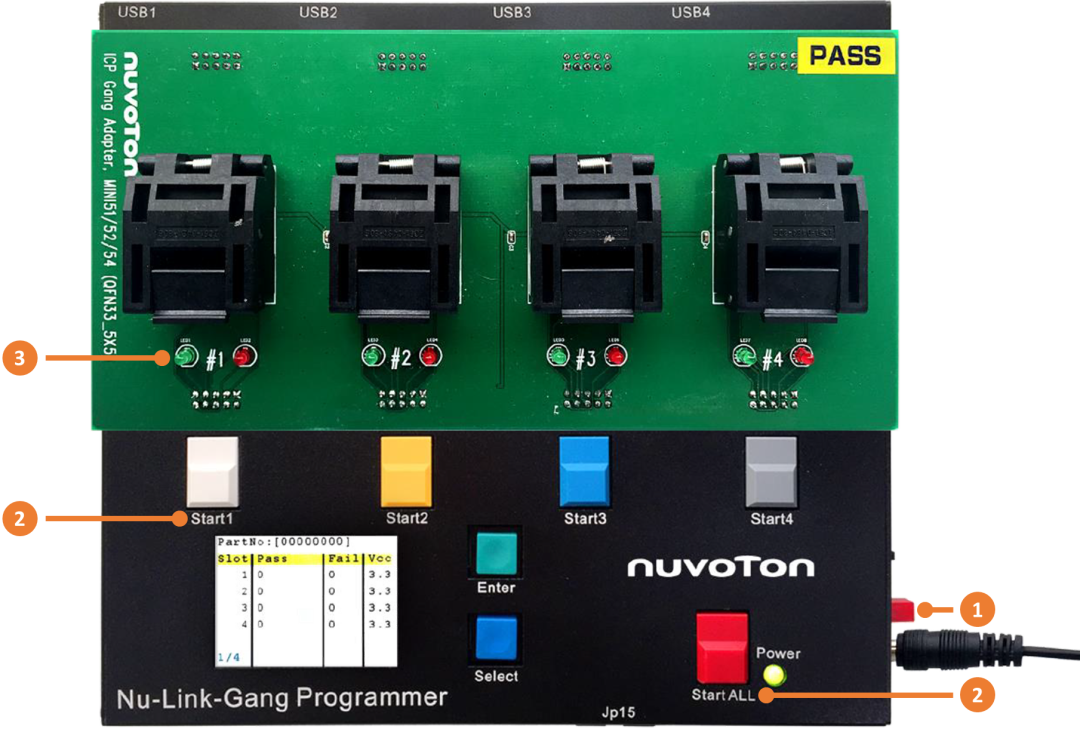

图七、量产烧录步骤
新唐的 ICP 烧录软件提供简洁的 GUI 接口，让客户无论是在线烧录还是脱机烧录都能够快速地完成。配合客户的量产需求，新唐更提供了一对多的 Nu-Link-Gang 烧录器，可让量产流程达到最佳效率。新唐的生态系统，不仅只在开发阶段及量产阶段，升级阶段也有充足的工具，下一次将会介绍新唐在升级阶段所提供的解决方案。
