安全、节能、稳定 - 新唐电梯控制系统方案
完整电梯控制系统
完整电梯控制系统包含了电梯顶层控制系统、各楼层呼叫面板、梯内楼层按键板、梯内楼层访问控制、梯内信息显示面板及电梯紧急通讯系统等六项。
电梯顶层控制系统：结合电梯控制与马达驱动，采用新唐M487单片机 | |
各楼层呼叫面板 | 采用新唐NUC131单片机 |
梯内楼层按键板 | 采用新唐NUC131单片机 |
梯内信息显示面板 | 采用新唐N329单片机 |
梯内楼层访问控制 | 采用新唐M483单片机 |
电梯紧急通讯系统(五方对讲) | 采用新唐M481单片机 |
电梯门防夹系统 | 采用新唐M483单片机 |

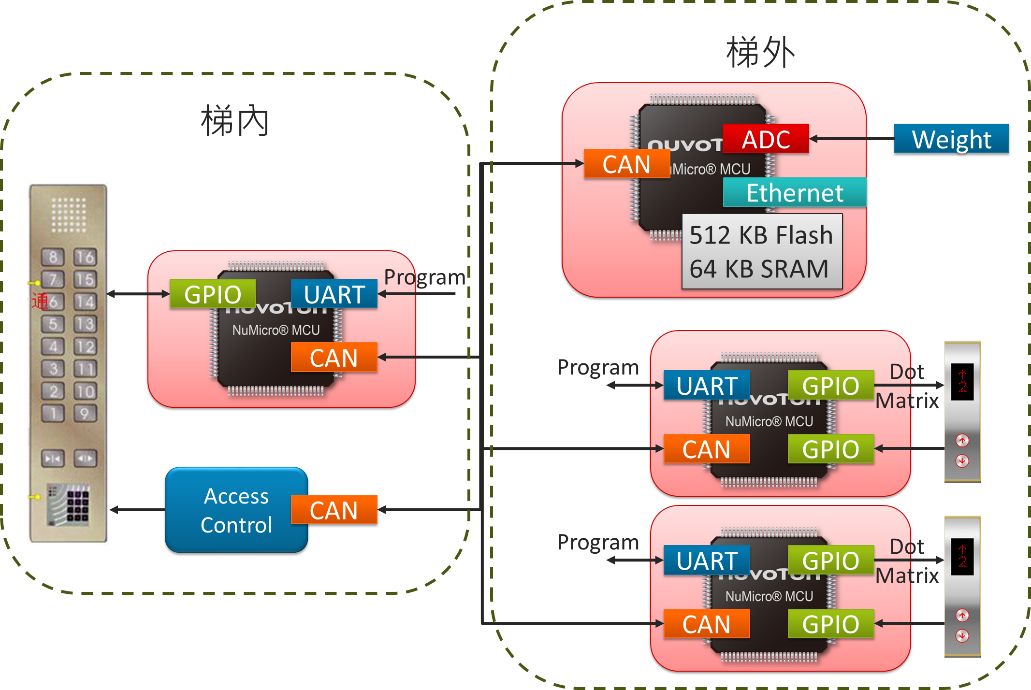

系统示意图
新唐M481、M483、M487单片机支持
192 MHz system frequency, 512 KB Flash / 64 KB SRAM
192 MHz 24-ch PWM control / Up to 11-ch UART
12-bit, 16-ch 5 MSPS ADC
Full duplex I2S, 192 kHz/32-bit
2x 正交编码输入接口(QEI)
2x CAN Bus 2.0B (M483/M487)
10/100 Mbps Ethernet (M487)
1.8V – 3.6V
新唐NUC131单片机支持
50 MHz system frequency, 64 KB Flash / 8 KB SRAM
50 MHz 24-ch PWM control / Up to 6-ch UART
12-bit, 8-ch 1 MSPS ADC
1x CAN Bus 2.0B
2.5V – 5.5V
新唐N3292单片机支持
300 MHz system frequency
支持多重影像格式译码器，包括flash, MPEF4, H.264, H.263格式
内建DDR Memory，可达64MB
内建OpenVG硬件加速器
