新唐交互式人机接口解决方案

关键字：交互式人机接口解决方案 emWin HMI开发平台 M487开发平台作者：来源: 发布时间：2022-01-10 浏览：21

轻松上手 emWin HMI 开发平台

emWin

emWin，高质量绘图软件函数库，适合用于图形LCD的操作应用，并输出高质量文字和图形，对可携式健康、健身监测仪器和智能配件等设计产品的图形用户界面(GUI)进行迅速、高效率的配置。

新唐 NuMaker-emWin-M487 开发平台

新唐 NuMaker-emWin-M487 开发平台采用 Arm Cortex-M4 为内核的新唐单片机M480系列，运行速度最高达 192 MHz，支持高速 SPI (96 MHz) 接口连接外部 SPI Flash，可快速读取人机显示应用之 GUI 图片并且储存多达 32 MB 的图像数据。M480 系列除了支持 SPI 接口之 LCD 屏之外，还提供了 EBI (16-bit) 接口，可支持 i80 模式 LCD 之接口需求，LCD 屏的最高分辨率可达 320x240。

丰富的软硬件开发工具包

新唐 NuMaker-emWin-M487 开发平台除了提供NuMaker-PFM-M487D开发板供用户选择，还提供了丰富的软硬件开发工具包，包含：软件 BSP 包、线路图 (schematic)、PCB layout 档案、gerber 档案、使用者手册、BOM 表等。

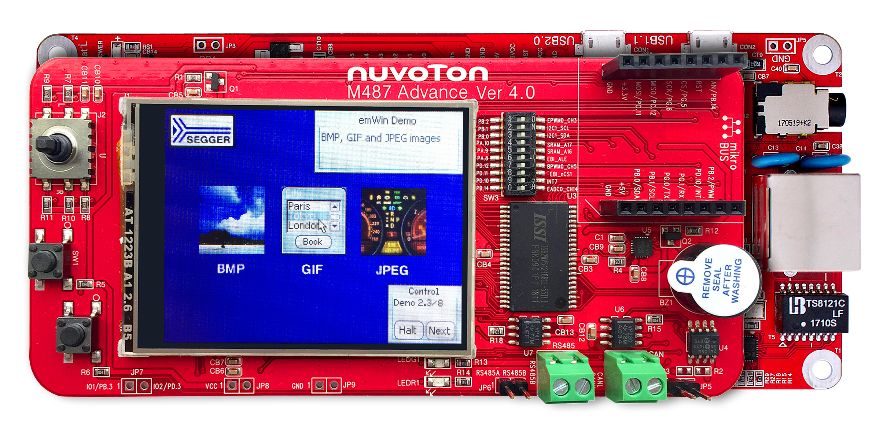

NuMaker-PFM-M487D开发板特色

👍 基于 Cortex-M4 核心的单片机，带数字信号处理器 (DSP) 与浮点运算单元 (FPU)，核心运算速度高达 192MHz。

👍 4 MB SPI Flash and 1 MB SRAM

👍 124 dB of SNR、双声道音讯 Codec、耳机输出接口

👍 USB2.0全速OTG和USB2.0高速OTG

👍 支持SD card接口

👍 支持10/100 Mbps Ethernet (RJ-45接口)

👍 3.4吋 (320x240分辨率) LCD屏、16-bit i80界面

👍 6轴 (gyro + accelerometer) MEMS

参考应用方案

新唐提供了多种参考应用设计方案，方案中皆使用 emWin 开发工具包作为人机图形接口显示，透过新唐 NuMaker-emWin-M487 开发平台并使用 emWin 软硬件开发工具包，开发嵌入式图形接口应用变得简单而快捷。

相关参考设计方案:

新唐机器学习语音识别方案 – 于NuMaker-PFM-M487 平台实现

http://www.nuvoton.com/hq/applications/consumer/machine-learning/?__locale=zh

新唐智慧电源管理器方案

https://www.nuvoton.com/hq/applications/consumer/intelligent-power-station/?__locale=zh
