旧小区新方案，带屏电梯带来全新生活步调
旧小区新方案，带屏电梯带来全新生活步调
老街、老房、老设施是旧小区的既有状态，推动城镇老旧小区改造是既定政策，也是居民急切可望的急迫需求，其中以加装电梯的需求最为明显。新唐提出了带屏的电梯解决方案，包含了电梯系统、影像显示系统等核心控制系统，其中影像显示系统采用NuMicro® N9H30微处理器带HMI解决方案，电梯系统采用带CAN BUS的NuMicro® NUC1311微控制器。

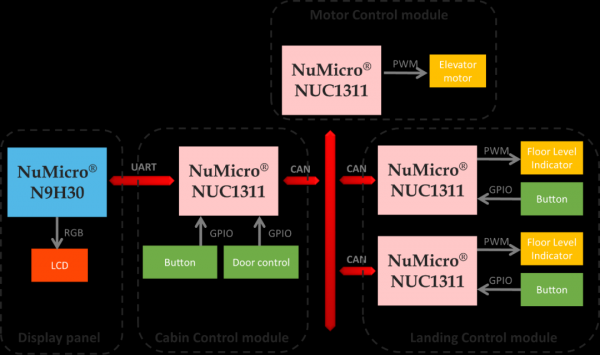

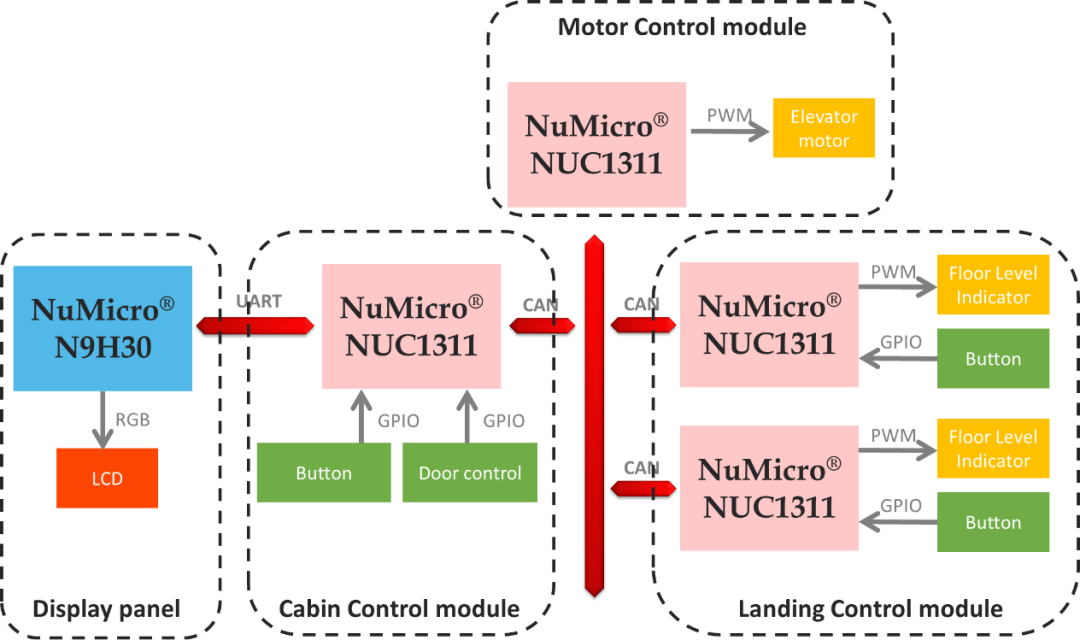

电梯系统包含了主控板、外呼板以及内呼板，其中使用CAN BUS做沟通的桥梁，皆使用NuMicro® NUC1311作为处理核心。主控板做控制马达并接受内呼板/外呼板的楼层指令，外呼板需要显示楼层位置及呼叫电梯，内呼板可以控制停留的楼层，并与显示系统做结合，显示当前楼层以及相关影像。影像显示系统则处理多种影像格式，分辨率可达1024 x 768的影像。
方案特色
NuMicro® NUC1311 主控板、外呼板、内呼板:
新唐NUC1311 带有一路CAN BUS 可以连接
以及4路UART以及12路PWM 可连接多种周边
NuMicro® N9H30 影像显示系统:
主频高达 300MHz，指令周期快
支持2D Graphic Engine 及 JPEG 译码器
内建DDR Memory，可达128MB
内建 emWin GUI 窗口化链接库
编辑：zzy 最后修改时间：2021-12-30
