M031SD2AE(含参数与中文资料)

关键字:新唐单片机 nuvoton单片机 32位单片机 作者: 来源: 发布时间:2019-02-28  浏览:1

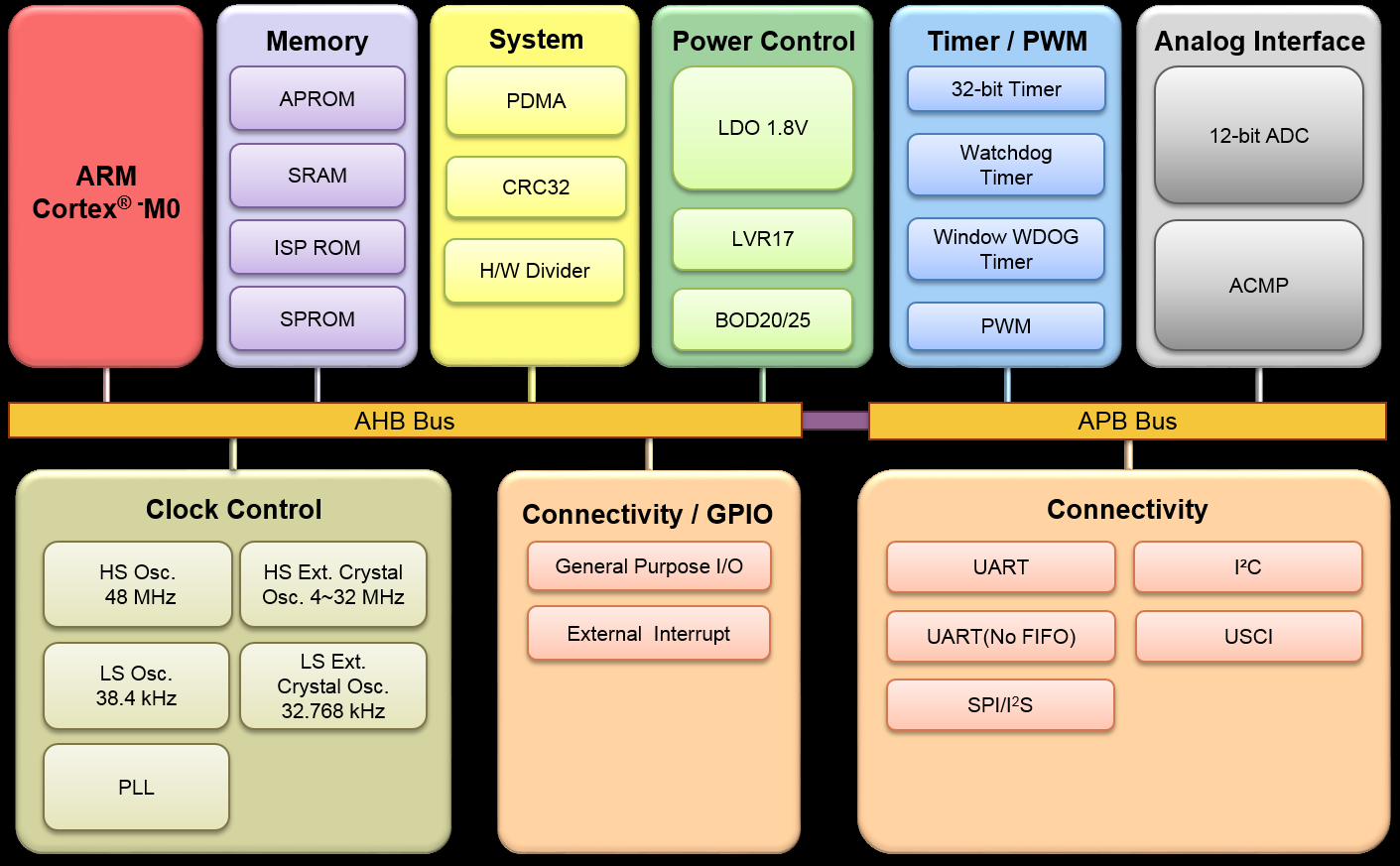

M031SD2AE框图

M031SD2AE 是基于 Arm® Cortex®-M0 内核的低工作电压微控制器,具有 32 位硬件乘法器/除法器。运行频率高达 48 MHz,工作电压为 1.8 ~ 3.6 V,配备64 KB Flash 和 8 KB SRAM。

凭借其特殊设计的性能,如 2 MSPS ADC,96 MHz PWM,24 MHz SPI,6 MHz UART。可应用于工业控制和消费类应用,让电压、电流和传感器数据可快速和精确的转换,并快速响应和控制外部模块,例如来自电机控制或传感设备的电流或电压反馈。

M031SD2AE 还提供大量外设,包括 1 组通用串行控制接口 (USCI), 3 组UART,1 组 SPI / I2S,2 组 I2C,16 路 12 位ADC,12 路 16 位PWM等,可满足各种应用需求。它可在 - 40°C ~ + 105°C 的宽温度范围内工作。全系列相同封装Pin to Pin兼容。

应用领域 :

  • 激光测距仪
  • 空气检测器/清洁器
  • 液晶面板控制器
  • 微型打印机
  • WPC无线充电器

关键特性:

运作特性
 -工作电压: 1.8 V至 3.6 V
 -工作温度: - 40℃ 至 105 ℃
 -EFT 4.4 KV
 -ESD HBM 6 KV

内核(Core)
 -Arm® Cortex®-M0,工作频率可达 48 MHz
 -32-bit 硬件乘法/除法器

内存(Memory)
 -64 KB Flash
 -8 KB SRAM
 -2 KB ISP ROM
 -512 Bytes SPROM (Security Protection ROM)
 -

支持程序更新方式:

  • 在线系统更新ISP(In-System Programming)
  • 在线电路更新ICP(In-Circuit Programming)
  • 在线应用程序更新IAP (In-Application Programming)

时钟控制(Clock control)
 -外部 4 ~ 32 MHz 高速晶振
 -外部 32.768 KHz低速晶振
 -内部 48 MHz 高速震荡器 (HIRC48) 全温误差 2 %
 -内部 38.4 KHz 低速晶振 (LIRC)
 -内部 PLL 可达 96 MHz

定时器(Timers)
 -4 个 32 位定时器
 -1 个 24 位倒数 SysTick 定时器


脉波宽度调变 (PWM)
 -12 路 96 MHz 的 16 位 PWM

模拟(ADC)
 -16 信道转换速率可达 2 MSPS的 12 位ADC
 -支持两个模拟比较器

直接内存访问 (PDMA)
 -5 通道直接内存访问(PDMA)

循环冗余校验(CRC)
 -CRC-CCITT, CRC-8, CRC-16 和 CRC-32

通讯接口(Connectivity)
 -两组高速 6 MHz UART
 -一组通用 UART
 -两组高速 1 MHz I2C
 -一组高速 24 MHz SPI/I2S
 -一组 USCI 可设为 UART、SPI、I2C
 -55 GPIO (模拟脚位外,允许 5 V I / O)

96位唯一标识符(UID)

128位唯一客户标识符(UCID)

封装
 -LQFP64 ( 7x7 mm)
