新唐M0564SG4AE单片机(含参数与中文资料）

关键字：新唐单片机 nuvoton单片机 32位单片机作者：来源: 发布时间：2018-05-28 浏览：7

M0564SG4AE 为32位元单片机，内建ARM^® Cortex^®-M0 内核，速度高达72 MHz。主要产品特色包含可调式V_DDIO管脚，其接受宽电压范围为1.8V到5.5V，便于连接与V_DD电压不同之外部元件，达成更弹性的设计；PWM运行速度最高可达到144 MHz，提供高精准度控制；内建硬件除法器，提升软件执行速度；此外，M0564SG4AE 内建SPROM (Security Protection ROM)，提供一个独立且安全加密执行区域，以保护开发者的知识产权。M0564SG4AE 可广泛应用于工业控制、马达控制、电表等相关应用。

M0564SG4AE 支持2.5V至5.5V宽电压范围与-40℃至105℃工作温度，具256 Kbytes Flash记忆体、内建20 Kbytes SRAM、4 Kbytes独立Flash作为线上系统更新ISP (In-System Programming)，同时也具备线上电路更新ICP (In-Circuit Programming)，以及线上应用程式更新IAP (In-Application Programming)。M0564SG4AE 具备高抗干扰能力8KV ESD(HBM)/4KV EFT，并内嵌丰富通讯周边，如：计时器、看门狗、RTC、PDMA、EBI、UART、Smart Card interface、SPI、I2S、I2C、GPIO、高达12组通道的16位PWM、高达15组通道的12位ADC、类比比较器、温度检测、低电压重设和欠压检测、96位 UID (Unique Identification)与128位UCID (Unique Customer Identification)；提供LQFP64封装。

应用领域 :

工业控制、马达控制、电表相关应用等。

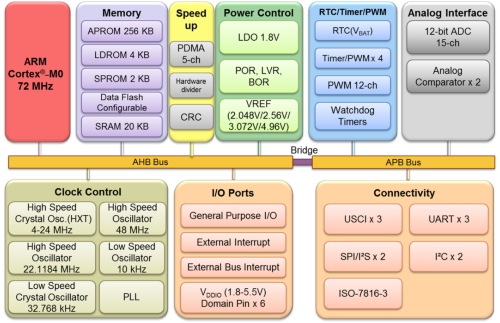

关键特性 :

内核(core)
- ARM Cortex^®-M0
- 工作频率可达 72 MHz
- 工作电压: 2.5V 至 5.5V
- 工作温度: -40℃ 至 105℃
记忆体(memory)
- 256 KB应用程式 Flash
- 内嵌20 KB SRAM
- 独立4 KB ISP ROM
- 2 KBSPROM(Security Protection ROM)
- 支持程序更新方式：
线上系统更新ISP (In-System Programming)
线上电路更新ICP (In-Circuit Programming)
线上应用程序更新IAP (In-Application Programming)
类比数位转换器(ADC)
- 12位15通道ADC
- 每秒转换速率可达800 kSPS
脉波宽度调变 (PWM)
- 最高运行速度可达144 MHz
- 内建16位PWM产生器,可输出12路PWM或6组互补配对PWM
- PWM输出可以触发A/D转换

通讯介面(connectivity)
- 三组 USCI可设为UART、SPI、I2C
- 三组UART
- 两组SPI[I²S]，择一设置
- 两组SC[UART]，择一设置
- 两组 I2C
- 提供一组16/8位外扩介面(EBI)
时钟控制(clock control)
- 内部48 KHz 高速晶振 (HIRC48)
- 内部10 KHz 低速晶振
- 内部22.1184 MHz振荡器 (HIRC, 1% 精准度25℃, 5V)
- 外部32.768低速晶振
- 外部4 to 24 MHz 高速晶振
RTC具备独立电源V_BAT脚位

编辑：admin 最后修改时间：2018-05-28
