新唐MINI55TDE(含参数与中文资料)

新唐单片机 nuvoton单片机 32位单片机 作者: 来源: 发布时间:2018-10-22 18:55:06   浏览:12

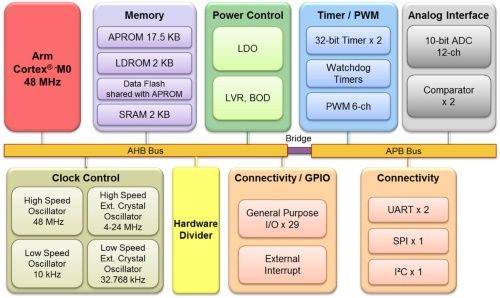

MINI55TDE

MINI55TDE 微控制器以Arm® Cortex®-M0为核心,内建RC震荡器,运行速度高达48 MHz。针对控制类相关应用,内建16位高解析度PWM,运行速度可达到48 MHz,可以提供互补式输出,带死区控制,并且可以触发ADC,特别适用于家电的开关控制并同时提供保护。内建硬体除法器,以提升演算法的执行速度。MINI55TDE 之优异特色使其特别适合用于家电、无线充电器与工业控制。

MINI55TDE 支持宽电压工作范围2.1V至5.5V与-40℃至105℃工作温度、高达17.5 KB Flash、2 KB SRAM以及 2 KB独立Flash 作为线上系统更新ISP (In-System Programming)使用,并提供 QFN33(4x4)封装。除了拥有6KV ESD (HBM)与3KV EFT高抗干扰能力以外,Mini55系列也提供丰富周边,包含计时器、UART、SPI、I2C、PWM、看门狗计时器、类比比较器、以及欠压检测。

应用领域:

家电、无线充电、工业控制、可编程逻辑控制器、I/O控制延伸板相关应用等。

关键特性:

  • 内核 (Core)

- Arm® Cortex®-M0 核心,运行速度高达 48 MHz

- 内嵌 32 位硬体除法器

- 工作电压: 2.1V 至 5.5V

- 工作温度: -40℃ 至 105℃

  • 记忆体 (Memory)

- 17.5 KB 应用程式 Flash

- 2 KB ISP ROM

- 内嵌 2 KB SRAM

- 可编程数据储存 (Data Flash)

- 支持程序更新方式:

    • 线上系统更新 ISP (In-System Programming)
    • 线上电路更新 ICP (In-Circuit Programming)
    • 线上应用程序更新 IAP (In-Application Programming)

  • 类比数位转换器 (ADC)

- 10 位 SAR ADC 与每秒转换速率为 500 kSPS

- 高达 12 路单端类比输入通道

  • 脉波宽度调变(PWM)

- 内建 3 组 16 位PWM产生器,每组可提供 2 个通道

- 内建 16 位 PWM产生器,可输出 6 路 PWM或 3 组互补配对 PWM

- 带死区控制

- 支援触发ADC 转换功能

- 提供剎车保护

  • 通讯介面 (Connectivity)

- 2 组 UART

- 1 组 SPI

- 1 组 I2C

  • 时钟控制 (Clock Control)

- 内部 48 MHz 高速震荡器

- 内部 10 KHz 低速晶振

- 外部 4 至 24 MHz 高速晶振

- 外部 32.768 低速晶振

  • 封装 (Package)

- QFN33(4x4)
