新唐NUC029SGE LQFP64

关键字:NUC029 硬件除法器 USB单片机 作者: 来源: 发布时间:2018-10-08  浏览:4

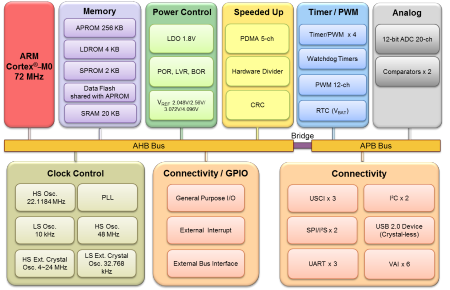

NUC029SGE原理图

NuMicro®NUC029SGE为32位单片机,内建Arm® Cortex®-M0 内核,速度高达72 MHz。主要产品特色包含内置48 MHz高精度高速RC振荡器并支持 USB 传输不须外挂晶体 (Crystal-less);可调式VDDIO管脚,其接受宽电压范围为1.8V ~ 5.5V,便于连接与VDD电压不同之外部元件,达成更弹性的设计;PWM运行速度最高可达到144 MHz,提供高精准度控制;内建硬件除法器,提升软件执行速度;此外,NUC029SGE内建SPROM (Security Protection ROM),提供一个独立且安全加密执行区域,以保护开发者的知识产权。NUC029SGE 可广泛应用于工业控制、马达控制、电表等相关应用。

NuMicro® NUC029SGE支持2.5V ~ 5.5V宽电压范围与-40℃ ~ +105℃工作温度,具256KB Flash记忆体、内建20KB SRAM。NUC029SGE具备高抗干扰能力 (ESD HBM 7KV / EFT 4.4KV),并内嵌丰富通讯周边,如USB、计时器、看门狗、RTC、PDMA、EBI、UART、SPI、I2S、I2C、GPIO、高达12组通道的PWM、高达15组通道的12位ADC、类比比较器、温度检测、低电压重设和欠压检测、96位 UID (Unique Identification)与128位UCID (Unique Customer Identification)。

目标应用:

工业控制、马达控制、电表相关应用等。

主要特色:

运作特性
 - 工作电压: 2.5 V ~ 5.5 V
 - 温度范围: -40°C ~ +105°C

内核
 - Arm® Cortex®-M0微控制器
 - 最高运行频率 72 MHz

内存
 - 256 KB 应用程序Flash
 - 内嵌 20 KB SRAM
 - 4 KB LDROM
 - 2KB SPROM (Security Protection ROM)
 - 支持ISP/ICP/IAP

脉宽调变 (PWM)
 - 最高运行速度可达144 MHz
 - 最多12通道PWM输出或6組互补式PWM输出
 - PWM时间与周期可触发A/D转换




模拟转数字转换器(ADC)
 -提供15个频道
 -12位分辨率
 -每秒采样率可达 800 kSPS
 -提供误差±1℃温度传感器

通讯接口 (Connectivity)
 -3 组 USCI可设为UART、SPI、I2C
 -2组 SPI [I2S],择一设置
 -2组 I2C
 -3组 UART
 -提供1组USB 2.0 full speed装置 (无晶振设计)
 -

提供一组16/8位外扩接口 (EBI)


时钟控制
 -外部高速晶振4 to 24 MHz (HXT)
 -外部低速晶振32.768 KHz (LXT)
 -内部48 MHz 高速振荡器 (HIRC48)
 -内部22.1184 MHz振荡器 (HIRC,1% 精准度,25℃,5V)
 -内部10 KHz 低速晶振

RTC具备独立电源VBAT脚位

封装
  LQFP64 (7x7mm)
