N76E003|MS51FB9AE之IIC

关键字:新唐MCU 通讯接口 作者: 来源: 发布时间:2018-10-08  浏览:47

I2C 总线提供了一种串行通信方式,用在 MCU 与 EEPROM,LCD模块,温度传感器等等之间控制。
I2C 用两条线 (数据线SDA 和时钟线 SCL) 在设备间传输数据。
I2C 总线用作主机与从机之间双向数据传输。可以用于多主机系统,支持无中央主机及多主机系统,主机与主机之间的总线仲载传输,同步时钟SCL的存在,允许设备间使用不同比特率的数据传输。支持四种传输模式:主发,主收,从发,从收。
I2C 总线仅支持 7位地址。支持广播呼叫,支持标准速率传输 (100kbps) 和快速传输( 400k bps)

功能描述

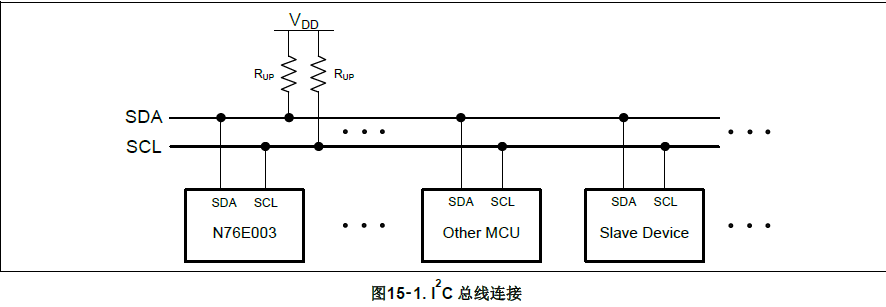

对于双向传输操作,SDA 及SCL 引脚必须配置成开漏模式,形成逻辑线与功能:总线上当有一个器件输出0,总
线上就是0电平,所有器件全输出1,总线上才是高电平,需要通过外接上拉电阻把电平拉高。N76E003, 在设置
I2CEN (I2CON.6)使能I2C功能之前,必须把SCL,SDA的输出锁存在逻辑1的状态。

I2C 空闲时,两条线都为高。这时任一设备都可以做为主机发个起始位 START 开始数据传输,在停止位 STOP
出现之前,总线被认为处于忙状态。主机产生串行时钟脉冲以及起始位和停止位。如果总线上没有START起始

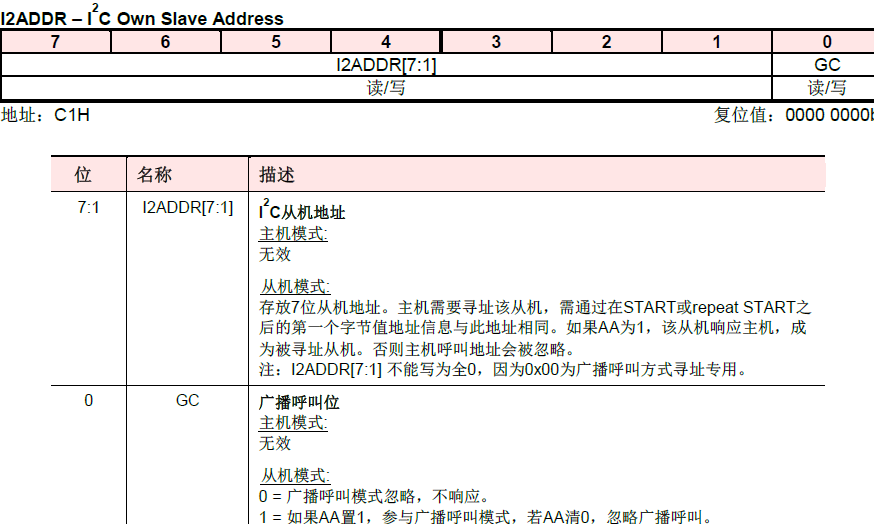

信号,则所有总线设备被认为未被寻址从机,硬件自动匹配自己的从机地址或广播呼叫地址,(广播地址可由 GC
(I2ADDR.0)使能或禁止.)。若地址匹配,就产生中断。

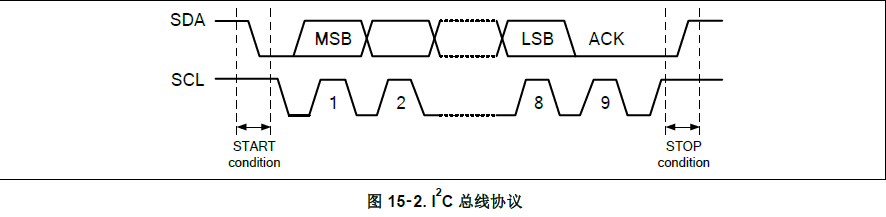

I2C总线上传输的每个字节都包含8个数据位(MSB优先)和一个应答位,共9位。但每次传输的字节个数没有明确
界定(起始位 START 和停止位 STOP之间的字节个数) ,但每个字节都应有一个应答位。主机产生8个时钟脉
冲,以传输8位数据。在第8个时钟SCL下沿后,由SDA脚输出数据后,SDA转为输入模式在第9个时钟脉冲以读取第9位应答位。在第9个时钟脉冲后,数据接收端若没准备好接收下一个字节,可以拉住时钟线保持低,让传输挂起。接收端释放时钟线SCL以后,传输继续。

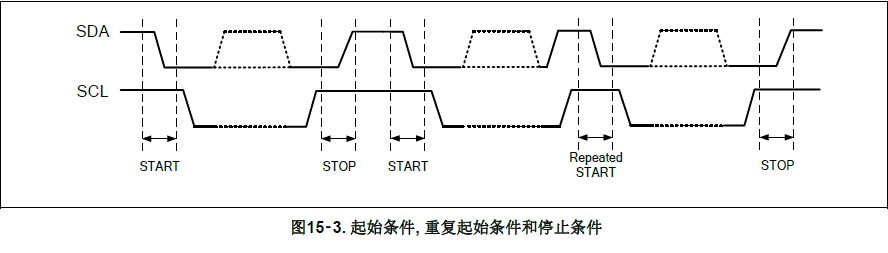

开始和停止条件
I2C 总线时序定义了起始START (S)和结束STOP (P)的条件。时钟SCL为高时,数据线SDA由高电平至低电平的跳变被认为是起始START标志。时钟SCL为高时,数据线SDA由低电平至高电平的跳变被认为是结束STOP标志。起始和结束都由主机产生,起始和结束之间被认为是总线忙状态。当成功判定结束条件以后,主机释放总
线,所有设备都回到监听总线起始位状态,之前被呼叫从机也转为未寻址从机。
I2C总线进入空闲状态等待下一个起始START信号,开始下一次传输。
主机若发出停止位STOP,传输就停止了。然而,主机也可以不发停止位,而是再次发出起始START信号(Sr)继续和上个地址通信,或者换个地址继续通信。各种读/写组合格式操作可能存在一个传输中。

7位地址数据格式
起始位 START 之后, 第一个字节必须是“7位地址SLA+第8位读写方向位( W)”,用以定义目标从机地址以及从机写入或读出数据。若第8位是0,即SLA+W,表示下个字节开始主机向从机写数据;若是1,即SLA+R,就表

示下字节开始,主机向从机读数据。所以,一个典型数据包含起始位 START,SLA+W/R,一个或多个字节数据,最后是停止位 STOP。当一个从机已被寻址及读写方向通过字节SLA+W/R,随后的8位数据就跟随之前的设定进行传输。
I2C总线还有一种特殊寻址方式,广播呼叫寻址。
在该模式下,发送的首字节数据为0。
广播呼叫模式应用于主机希望向所有从机传输相同数据。当此寻址方式启用。收到广播要不要发应答由软件决定。若某个从机发了应答,这个从机就收发后续数据,和标准从机接收方式相同。注意:地址0x00默认用于广播呼叫方式,不能用于普通从机地址。因此理论上,总共7位地址I2C 总线,共可以连接127个设备,地址由1至127。

在数据传输过程中,在时钟高电平时,SDA需要保持数据内容不能更改。只有在SCL为低时,SDA内容可以改变。

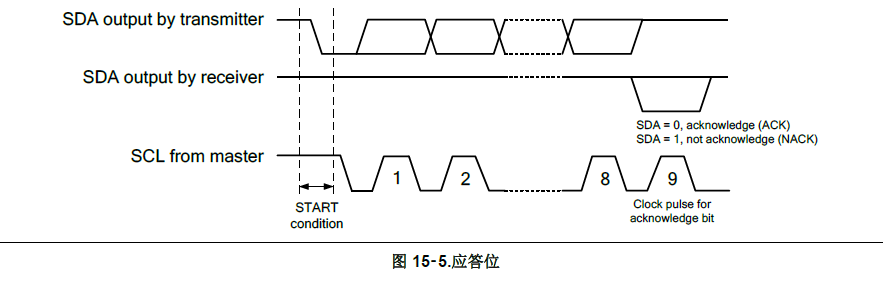

应答ACK
每字节传输SCL第9个脉冲用于传输应答位 (ACK)。通过将SDA拉低,来允许接收端(无论主机或是从机)回应发送端(无论主机或从机)。应答位时钟由主机产生。发送端设备在应答位时钟高电平周期内,需放弃对SDA的控制。ACK 为一个低电平信号。在应答位时钟周期的高电平时,SDA保持低电平用以表示接收端已成功接收到发送端的数据。通常被寻址的从机在整个传输过程中每字节都需要回复应答位。当该从机接收无法应答(NACK)从机地址时,从机将SDA线保持高以便主机产生停止(STOP)或发送重复开始(START)信号。

若从机接收没有应答从机地址后,将自身切换到未寻址从机模式,从而无法接收更多数据字节。这时从机将SDA线拉高,此时主机应发送停止STOP信号或重复起始(repeated START)信号。



若是主机接收,主机控制着收发字节个数,主机在最后一个字节收发结束后不发应答位信号,从机端将切换为未寻址从机模式,并释放SDA线,以便主机直接发停止位STOP 或重开始位START。

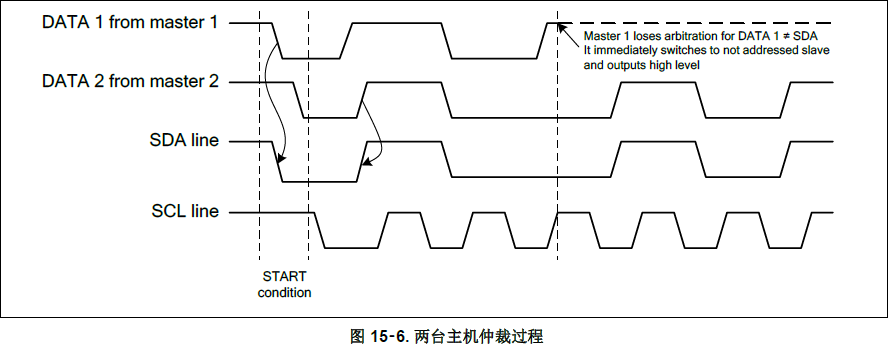

仲裁
主机仅可在总线空闲时发起传输。可能有多个器件同时发开始位START试图发起数据传输,这时就会出现总线
仲裁。在该状态下,当SCL为高时,SDA上呈现仲裁信号。在仲裁过程中,第一个发起主机对SDA线置1(高电
平)而另一个主机发送0(低电平),发送后主机会对SDA线上信号与自己发出的信号进行比较,由于“线与”
的原因,时钟SCL为高时,发送0的主机会成功,而发送1的主机会失败。发送失败的主机立刻切换自身到未被寻
址的从机状态,以确保自身能被仲裁胜利的主机寻址到。同时也释放数据线,并回到地址侦测状态,仲载失败的
主机,仍会发送时钟,直到当前字节结束。
仲裁机制让每个主机发送数据时,都会同时比较总线上的数据是否与自己发送的一致。注:如果其它主机发送
0,发送1的主机会在仲裁中失败,仲裁会持续到总线上只有一个主机。如两个主机同时向一个从机发数据时,地
址相同,仲裁会在第二个字节持续。

I2C 总线的这种仲裁机制,让总线上的设备可以有多个主机,而且没有优先等级。从机不介入仲裁。

I2C控制寄存器

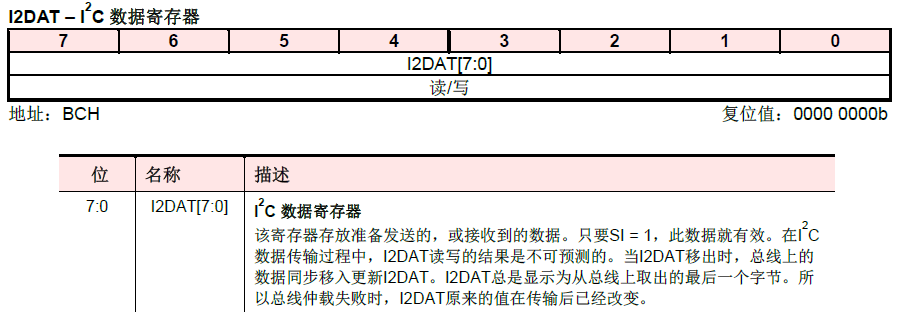

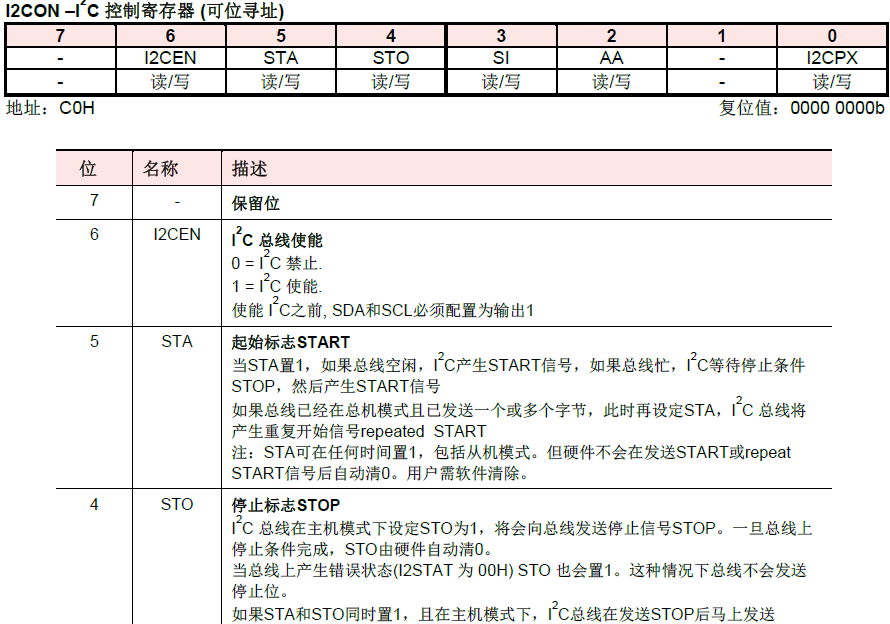

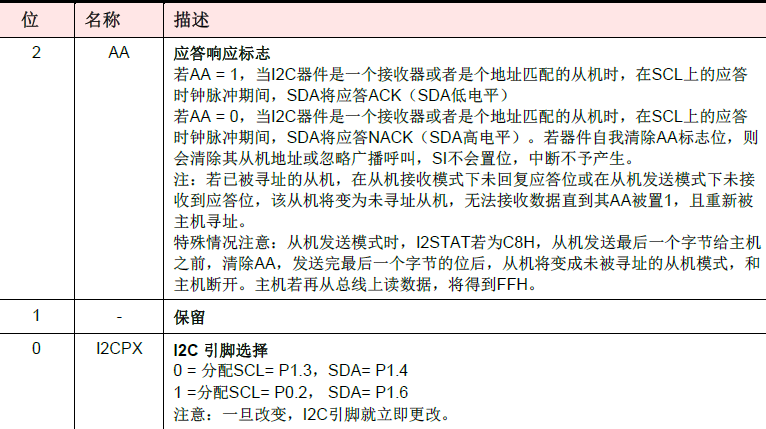

I2C共有五个控制寄存器: I2CON, I2STAT, I2DAT, I2ADDR, 和 I2CLK. 这些寄存器用以提供协议控制,状态显示,数据传输、接收以及时钟速率控制。为灵活应用,配置I2CPX (I2CON.0)可以交换SDA,SCL引脚功能。



工作模式
I2C 协议定义了四种模式:主机发送,主机接收,从机发送,从机接收。还有一种特殊模式广播呼叫模式,其操作方式与从机接收模式类似。

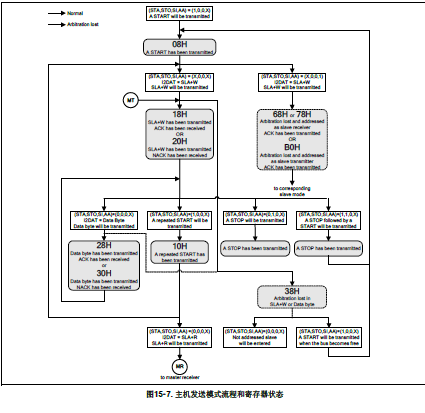

主机发送模式

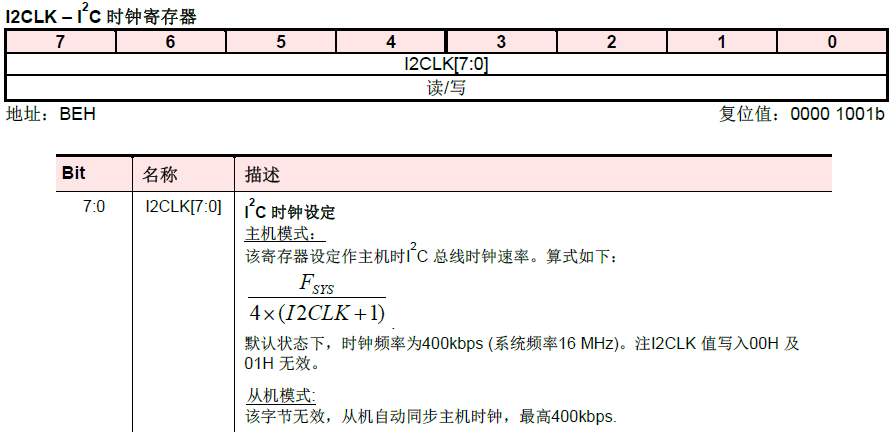

主机发送多个字节到从机,主机产生时钟,故需要在I2CLK内填入设定值。主机发送模式需要将STA (I2CON.5) 置1。此时,一旦检测到总线空闲,主机就会发出一个起始位START,若成功, SI(I2CON.3) 将被置1,状态码I2STAT置为08H。接下来应把从机地址和写位(SLA+W)写入 I2DAT ,然后清0位SI,总线上发出SLA+W。
主机发出SLA+W 收到从机应答位ACK后, SI被置1,状态码I2STAT = 18H。接下来将按照用户定义格式发送数据。所有的数据发送完以后,位 STO (I2CON.4)置1,并清除SI位以发出停止信号STOP,或者也可以发送重复起始信号repeat START,而不发送STOP,直接开始新一轮数据传输。

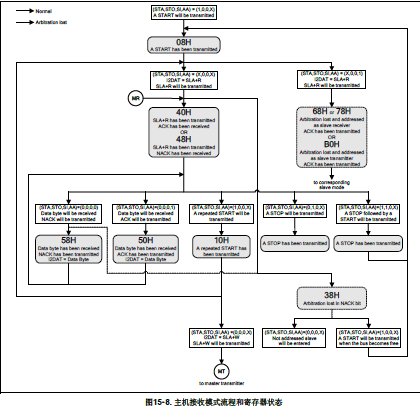

主机接收模式
主机接收模式,由从机传输数据。初始化设置与主机发送模式相同,主机发送起始位以后, I2DAT 应写入从机地址和“读位” (SLA+R)。收到从机应答位ACK后 SI 被置1且状态码 I2STAT= 40H。 SI 清0后开始接收从机数据,若 AA 位 (I2CON.2) =1,主机收到数据后回应答位;若 AA =0主机收到数据后不回应答NACK。然后主机可以发停止位或重起始开始新一轮传输。

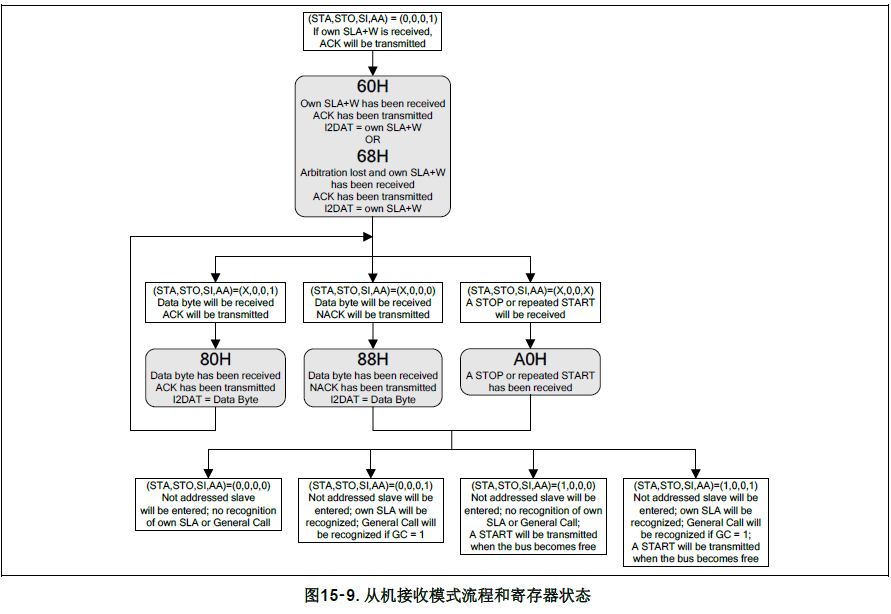

从机接收模式
在从机接收模式下,从机接收主机发来的数据。在传输开始前,I2ADDR 应写入从机地址,I2CLK内容无效,AA置1用以响应主机的寻址。上述初始化后,从机进入空闲模式,等待“写”信号(SLA+W)。若主机仲裁失败,也会直接进入从机接收模式。

当从机被“写”信号SLA+W寻址到后,需要清0 SI位,以便从主机接收数据。如果在传输过程中AA=0,从机将在下一字节返回无应答位NACK,从机也将转为未寻址从机,与主机联系终止,不再接收数据,且I2DAT保持之前接收到的数据。

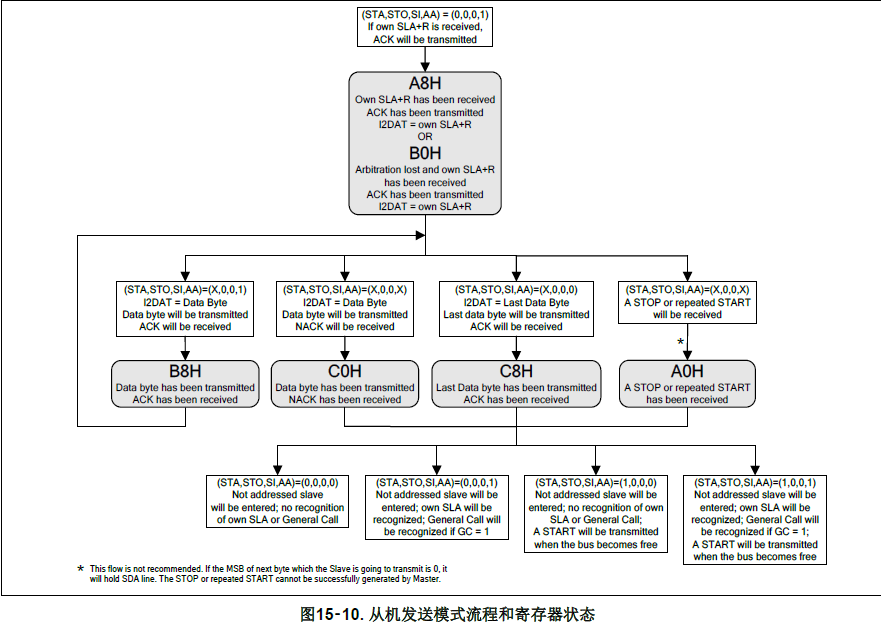

从机发送模式
从机发送模式,数据由从机发送给主机。当初始化I2ADDR及I2CON值后,器件等待直到自身地址被“读”信号(SLA+R)寻址。若主机仲裁失败,也可进入从机发送模式。

当从机被“读”信号SLA+R寻址,需要将SI信号清0用以向主机发送数据。通常主机接收每字节数据后会返回应答位,如果没有接收到应答位,接下去的传输中,从机将发送全1数据。并变为未寻址从机。如果传输过程中AA清0 ,从机将发送最后一个字节数据,并在接下去的传输中发送全1数据,并将自身变为未寻址从机。

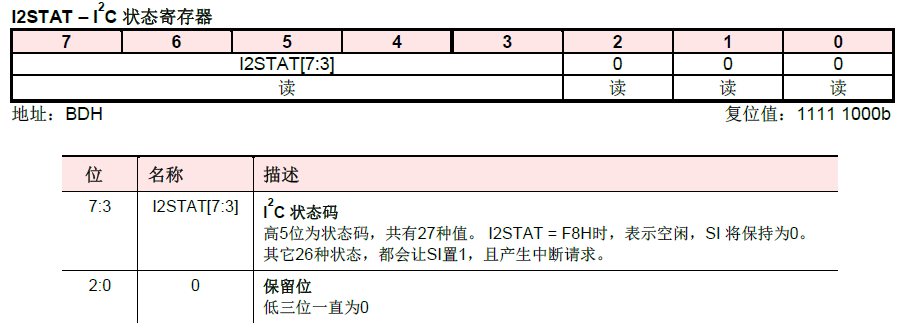

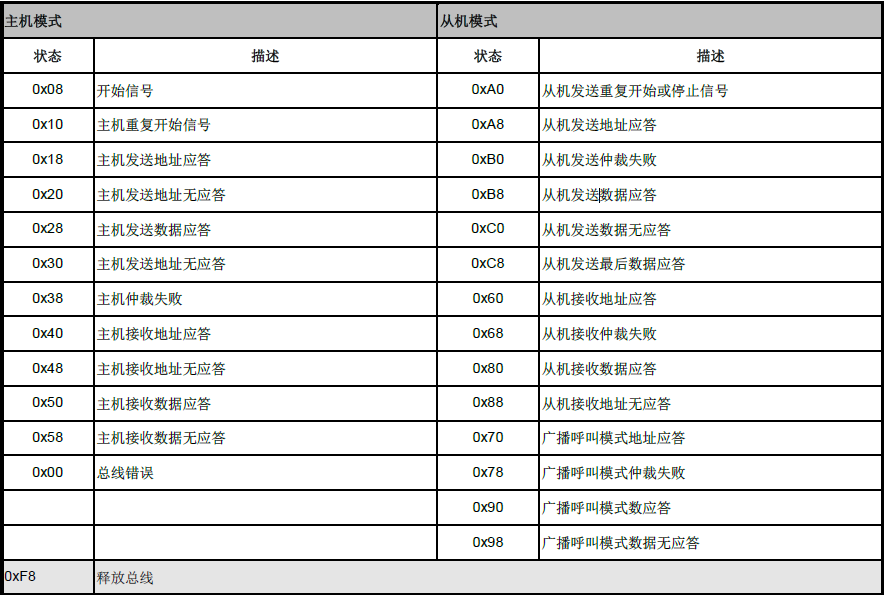

各状态码表述
I2STAT状态寄存器中,有两种状态码不归属25种之前所述状态:F8H 及 00H。
F8H 用以标示在之前的传输中没有有效信息,意味着,SI标志位为0且无I2C 中断产生。
00H 标示在传输过程中,有总线错误发生。总线错误是指START 或 STOP在传输的过程中出现在错误的位置,例如在地址或数据的第二位或应答位。当总线发生错误,SI标志马上会被置1,工作中的节点设备马上切换到未被寻址从机模式,释放SDA 和SCL,并将I2STAT寄存器清0。要恢复总线状态,需要置位STO位并清除SI位,然后STO会由硬件清0,而不需要真正的STOP信号波形,释放总线恢复到正常空闲状态。
有一种特殊情况,当SDA线被强制拉低导致阻塞,START信号或重复起始(repeat START)信号无法成功产生时,从机将失去同步。解决方法是在SCL线上额外多送一个时钟脉冲。通过将STA位置1,总线上产生额外的时钟脉冲,由于SDA始终拉低,SDA线上不会产生START信号。一旦SDA线被释放,正常的START信号送出,状态寄存器上会显示08H,串行传输继续。相同的状况,如果需要发送重复开始 (repeated START)信号受阻,也可以采用上述方式。在上述方式完成传输后,状态寄存器显示10H,而不是显示08H。注:软件无法介入上述总线问题传输。



重要说明: 当总线上看到的STATUS 为总线错误(bus error)时, I2C为持续使能状态,由于对I2C模块来说错误并没有清除,无法直接用清除 SI 的方式来停止总线错误,故SI会保持在1。所以,如果程序中用SI来判定当下I2C状态并继续流程时,建议用下述方法来增加程序的稳定性。
解决方法:
– 通过对总线送出Stop信号
– 如果送出Stop仍然无效,说明时序已被打乱,需要对I2C总线传输进行关闭再重新开始传输。

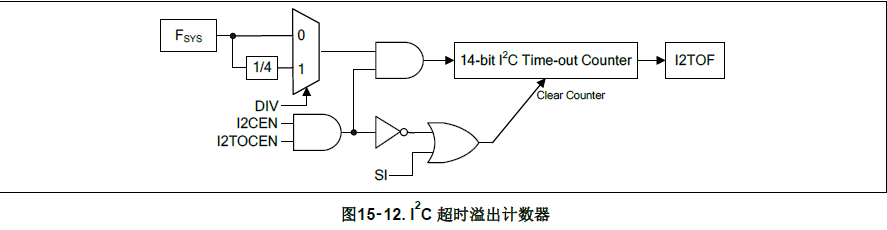

I2C 超时溢出

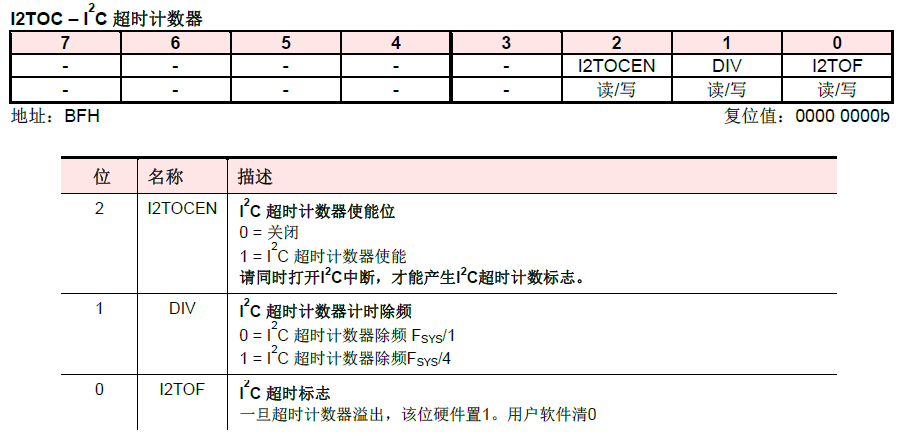

N76E003带一组14位超时计数器,用于防止I2C总线故障。一旦使能了超时定时器,计数器开始计数直至溢出,

即如果开启中断,I2TOF位会被硬件置1。当使能计数器,SI置1复位计数器, SI清0后重新开始计数。

若I2C总线出现故障,SI 位长时间不能清0,14位的超时定时器就会溢出,并进入中断。





I2C 中断
I2C的两个标志位:SI 和 I2TOF。这两个标志都会产生I2C事件中断请求。如果 EI2C (EIE.0) = 1且 EA = 1,当两个标志中的任意一个发生时, CPU 就会去执行中断代码。用户可以读取这两个标志位,来确定中断产生的原因。这两个标志需软件清0。
另外,当使用I2C超时寄存器功能时,必须打开I2C中断用来配合超时的时序,否则I2C超时计数标志不会产生置位。

/*---------------------------------------------------------------------------------------------------------*//**//* Copyright(c) 2017 Nuvoton Technology Corp. All rights reserved. *//**//*---------------------------------------------------------------------------------------------------------*///***********************************************************************************************************// Nuvoton Technoledge Corp. // Website: http://www.nuvoton.com// E-Mail : MicroC-8bit@nuvoton.com// Date : Jun/21/2017//***********************************************************************************************************//***********************************************************************************************************// File Function: N76E003 I2C demo code, Slave Address of 24LC64 = 0xA0//// ____________ ______________ // | | SDA | |// | |<-------->| |// | | | |// |N76E003(M) | | 24LC64(S) |// | | SCL | |// | |--------->| |// |____________| |_____________|//// Microchip I2C EEPROM 24xx64 (64K Bit) is used as the slave device. // The page size are 32Byte. Total are 256 page.// If verification passes, Port3 will show 0x78. If there is any failure// occured during the progress, Port3 will show 0x00.//***********************************************************************************************************#include "N76E003.h"#include "SFR_Macro.h"#include "Function_define.h"#include "Common.h"#include "Delay.h"#define SYS_CLK_EN 0#define SYS_SEL 2#define SYS_DIV_EN 0 //0: Fsys=Fosc, 1: Fsys = Fosc/(2*CKDIV)#define SYS_DIV 1#define I2C_CLOCK 2#define EEPROM_SLA 0xA0#define EEPROM_WR 0#define EEPROM_RD 1#define LED P3#define PAGE_SIZE 32#define PAGE_NUMBER 4#define ERROR_CODE 0x78#define TEST_OK 0x00bit I2C_Reset_Flag;//========================================================================================================void Init_I2C(void){ P13_OpenDrain_Mode; // Modify SCL pin to Open drain mode. don't forget the pull high resister in circuit P14_OpenDrain_Mode; // Modify SDA pin to Open drain mode. don't forget the pull high resister in circuit/* Set I2C clock rate */ I2CLK = I2C_CLOCK; /* Enable I2C */ set_I2CEN; }//========================================================================================================void I2C_SI_Check(void){ if (I2STAT == 0x00) { I2C_Reset_Flag = 1; set_STO; SI = 0; if(SI) { clr_I2CEN; set_I2CEN; clr_SI; clr_I2CEN; } } }void One_Page_Read(UINT8 u8PageNumber,UINT8 u8DAT){ UINT8 u8Count; UINT16 u16Address; u16Address = (UINT16)u8PageNumber*32; /* Step1 */ set_STA; /* Send Start bit to I2C EEPROM */ clr_SI; while (!SI); if (I2STAT != 0x08) /* 0x08: A START condition has been transmitted*/ { I2C_Reset_Flag = 1; printf("\nI2C 'Send STA' error"); goto Read_Error_Stop; } /* Step2 */ I2DAT = (EEPROM_SLA | EEPROM_WR); /* Send (SLA+W) to EEPROM */ clr_STA; /* Clear STA and Keep SI value in I2CON */ clr_SI; while (!SI); if (I2STAT != 0x18) /* 0x18: SLA+W has been transmitted; ACK has been received */ { I2C_Reset_Flag = 1; printf("\nI2C 'Send SLA+W' error"); goto Read_Error_Stop; } /* Step3 */ I2DAT = HIBYTE(u16Address); /* Send I2C EEPROM's High Byte Address */ clr_SI; while (!SI); if (I2STAT != 0x28) /* 0x28: Data byte in S1DAT has been transmitted; ACK has been received */ { I2C_Reset_Flag = 1; printf("\nI2C 'Send I2C High Byte Address' error"); goto Read_Error_Stop; } /* Step4 */ I2DAT = LOBYTE(u16Address); /* Send I2C EEPROM's Low Byte Address */ clr_SI; while (!SI); if (I2STAT != 0x28) /* 0x28: Data byte in S1DAT has been transmitted; ACK has been received */ { I2C_Reset_Flag = 1; printf("\nI2C 'Send I2C Low Byte Address' error"); goto Read_Error_Stop; } /* Step5 */ set_STA; /* Repeated START */ clr_SI; while (!SI); if (I2STAT != 0x10) /* 0x10: A repeated START condition has been transmitted */ { I2C_Reset_Flag = 1; printf("\nI2C 'Send STA' error"); goto Read_Error_Stop; } /* Step6 */ clr_STA; /* Clear STA and Keep SI value in I2CON */ I2DAT = (EEPROM_SLA | EEPROM_RD); /* Send (SLA+R) to EEPROM */ clr_SI; while (!SI); if (I2STAT != 0x40) /* 0x40: SLA+R has been transmitted; ACK has been received */ { I2C_Reset_Flag = 1; printf("\nI2C 'Send SLA+R' error"); goto Read_Error_Stop; } /* Step7 *//* Verify I2C EEPROM data */for (u8Count = 0; u8Count <PAGE_SIZE; u8Count++) { set_AA; /* Set Assert Acknowledge Control Bit */ clr_SI; while (!SI); if (I2STAT != 0x50) /* 0x50:Data byte has been received; NOT ACK has been returned */ { I2C_Reset_Flag = 1; printf("\nI2C 'No Ack' error"); goto Read_Error_Stop; } if (I2DAT != u8DAT) /* Send the Data to EEPROM */ { I2C_Reset_Flag = 1; printf("\nI2C 'Read data' error"); goto Read_Error_Stop; } u8DAT = ~u8DAT; } /* Step8 */ clr_AA; /* Send a NACK to disconnect 24xx64 */ clr_SI; while (!SI); if (I2STAT != 0x58) /* 0x58:Data byte has been received; ACK has been returned */ { I2C_Reset_Flag = 1; printf("\nI2C 'Ack' error"); goto Read_Error_Stop; } /* Step9 */ clr_SI; set_STO; while (STO) /* Check STOP signal */ { I2C_SI_Check(); if (I2C_Reset_Flag) goto Read_Error_Stop; } Read_Error_Stop: if (I2C_Reset_Flag) { I2C_SI_Check(); printf("\nI2C Read error, test stop"); I2C_Reset_Flag = 0; }}//========================================================================================================void One_Page_Write(UINT8 u8PageNumber,UINT8 u8DAT){ UINT8 u8Count; UINT16 u16Address; u16Address = (UINT16)u8PageNumber*32; /* Step1 */ set_STA; /* Send Start bit to I2C EEPROM */ clr_SI; while (!SI); if (I2STAT != 0x08) /* 0x08: A START condition has been transmitted*/ { I2C_Reset_Flag = 1; printf("\nI2C 'Send STA' error"); goto Write_Error_Stop; } /* Step2 */ clr_STA; /* Clear STA and Keep SI value in I2CON */ I2DAT = EEPROM_SLA | EEPROM_WR; /* Send (SLA+W) to EEPROM */ clr_SI; while (!SI); if (I2STAT != 0x18) /* 0x18: SLA+W has been transmitted; ACK has been received */ { I2C_Reset_Flag = 1; printf("\nI2C 'Send SLA+W' error"); goto Write_Error_Stop; } /* Step3 */ I2DAT = HIBYTE(u16Address); /* Send EEPROM's High Byte Address */ clr_SI; while (!SI); if (I2STAT != 0x28) /* 0x28: Data byte in S1DAT has been transmitted; ACK has been received */ { I2C_Reset_Flag = 1; printf("\nI2C 'Send High byte address' error"); goto Write_Error_Stop; } /* Step4 */ I2DAT = LOBYTE(u16Address); /* Send EEPROM's Low Byte Address */ clr_SI; while (!SI); if (I2STAT != 0x28) /* 0x28: Data byte in S1DAT has been transmitted; ACK has been received */ { I2C_Reset_Flag = 1; printf("\nI2C 'Send Low byte address' error"); goto Write_Error_Stop; } /* Step5 *//* Write data to I2C EEPROM */for (u8Count = 0; u8Count < PAGE_SIZE; u8Count++) { I2DAT = u8DAT; /* Send data to EEPROM */ clr_SI; while (!SI); if (I2STAT != 0x28) /* 0x28: Data byte in S1DAT has been transmitted; ACK has been received */ { I2C_Reset_Flag = 1; printf("\nI2C 'Write Data' error"); goto Write_Error_Stop; } u8DAT = ~u8DAT; } //After STOP condition, a inner EEPROM timed-write-cycle //will occure and EEPROM will not response to outside command/* 0x18: SLA+W has been transmitted; ACK has been received *//* Step6 */do { set_STO; /* Set I2C STOP Control Bit */ clr_SI; while (STO) /* Check STOP signal */ { I2C_SI_Check(); if (I2C_Reset_Flag) goto Write_Error_Stop; } set_STA; /* Check if no ACK is returned by EEPROM, it is under timed-write cycle */ clr_SI; while (!SI); if (I2STAT != 0x08) /* 0x08: A START condition has been transmitted*/ { I2C_Reset_Flag = 1; printf("\nI2C 'Wait Ready' error"); goto Write_Error_Stop; } clr_STA; /* Clear STA and Keep SI value in I2CON */ I2DAT = (EEPROM_SLA | EEPROM_WR); /* Send (SLA+W) to EEPROM */ clr_SI; while (!SI); }while(I2STAT != 0x18); /* Step7 */ set_STO; /* Set STOP Bit to I2C EEPROM */ clr_SI; while (STO) /* Check STOP signal */ { I2C_SI_Check(); if (I2C_Reset_Flag) goto Write_Error_Stop; } Write_Error_Stop: if (I2C_Reset_Flag) { I2C_SI_Check(); I2C_Reset_Flag = 0; printf("\nI2C Write error, test stop"); } }//========================================================================================================void main(void){ Set_All_GPIO_Quasi_Mode; InitialUART0_Timer3(115200); /* Initial I2C function */ Init_I2C(); //initial I2C circuit/* page0 R/W */ printf ("\n\n24LC64 Page0 Write (0x55,0xAA...)..."); One_Page_Write(0,0x55); //page0, write 0x55,0xAA,........ printf ("\n\n24LC64 Page0 Read..."); One_Page_Read (0,0x55); //page0, read 0x55,0xAA,......../* page1 R/W */ printf ("\n\n24LC64 Page1 Write (0x00,0xFF...)..."); One_Page_Write(1,0x00); //page1, write 0x00,0xFF,........ printf ("\n\n24LC64 Page1 Read..."); One_Page_Read (1,0x00); //page1, read 0x00,0xFF,......../* page2 R/W */ printf ("\n\n24LC64 Page2 Write (0xAA,0x55...)..."); One_Page_Write(2,0xAA); //page2, write 0xAA,0x55,........ printf ("\n\n24LC64 Page2 Read..."); One_Page_Read (2,0xAA); //page2, read 0xAA,0x55,......../* page3 R/W */ printf ("\n\n24LC64 Page3 Write (0xFF,0x00...)..."); One_Page_Write(3,0xFF); //page3, write 0xFF,0x00,........ printf ("\n\n24LC64 Page3 Read..."); One_Page_Read (3,0xFF); //page3, read 0xFF,0x00,......../* page255 R/W */ printf ("\n\n24LC64 Page255 Write (0x0F,0xF0...)..."); One_Page_Write(255,0x0F); //page255, write 0x0F,0xF0,........ printf ("\n\n24LC64 Page255 Read..."); One_Page_Read (255,0x0F); //page255, read 0x0F,0xF0,......../* ==== Test Pass ==== */ printf ("\n\N76E003 <--> 24LC64, I2C Demo Code test pass..."); while (1);/* =================== */}
