MC14433芯片与单片机的接口
MC14433是国产的3位半A/D转换器，是目前市场上广为流行的最典型的双积分A/D转换器。MC14433具有抗干扰性好，转换精度高，自动校零，自动极性输出，自动量程控制信号输出，动态字位扫描BCD码输出，单基准电压，外接元件少，价格低廉等特点。但是其转换速度慢，约1～10次每秒。在不要求高速转换的场合，被广泛采用。
（1）MC14433的内部结构及引脚功能

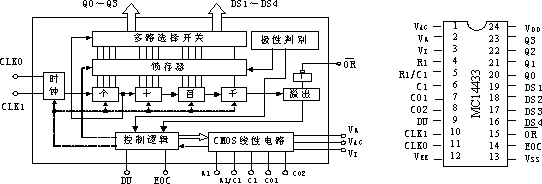

MC14433的内部结构图如图1所示。
<?XML:NAMESPACE PREFIX = O />
图1 MC14433内部结构图 图2 MC14433引脚分布
模拟电路部分有基准电压、模拟电压输入部分。
数字电路部分由逻辑控制、BCD码及输出锁存器、多路开关、时钟以及极性判别、溢出检测等电路组成。
主要外接元件是时钟振荡器外接电阻RC，外接失调补偿电容C0和外接积分阻容元件R1、C1。MC14433芯片的引脚分布如图2所示。
各引脚功能如下：
l VAG：被测电压VX和基准电压Vref的接地端。
l Vref ：外接输入基准电压。
l Vx：被测电压输入端。
l R1、R1/C1、C1：外接积分电阻R1和积分电容C1元件端，外接元件典型值：当量程为2V时，C1=0.1<?XML:NAMESPACE PREFIX = V />
F，R1=470
；当量程为200mV时，C1=0.1
F，R1=27K
。
l C01、C02：外接失调补偿电容C0端，C0的典型值为0.1
F。
l DU：更新A/D转换数据结果的控制端。当DU与EOC连接时，每次A/D转换的结果都会被更新。
l CLK1和CLK0：时钟振荡器外接电阻RC端。RC的典型值为470K
，时钟频率随着RC的增加而下降。
l Vee：模拟部分的负电源端，接-5V。
l Vss：除CLK0端外，所有输出端的低电平基准（数字地）。
l EOC：转换周期结束标志输出。
l
：过量程标志输出，平时为高电平。当
时，
端输出低电平。
l DS1～DS4：多路选通脉冲输出端。
l Q0~Q3：BCD码输出数据线。其中Q0为最低位，Q3为最高位。
（2）MC14433与单片机80C51的接口

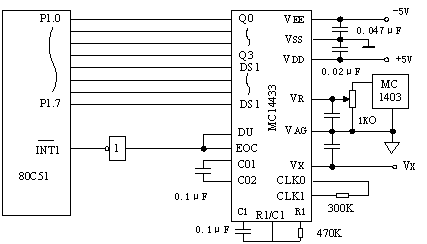

MC14433与单片机80C51的接口电路如图3所示。
图3 MC14433与单片机80C51的接口电路
